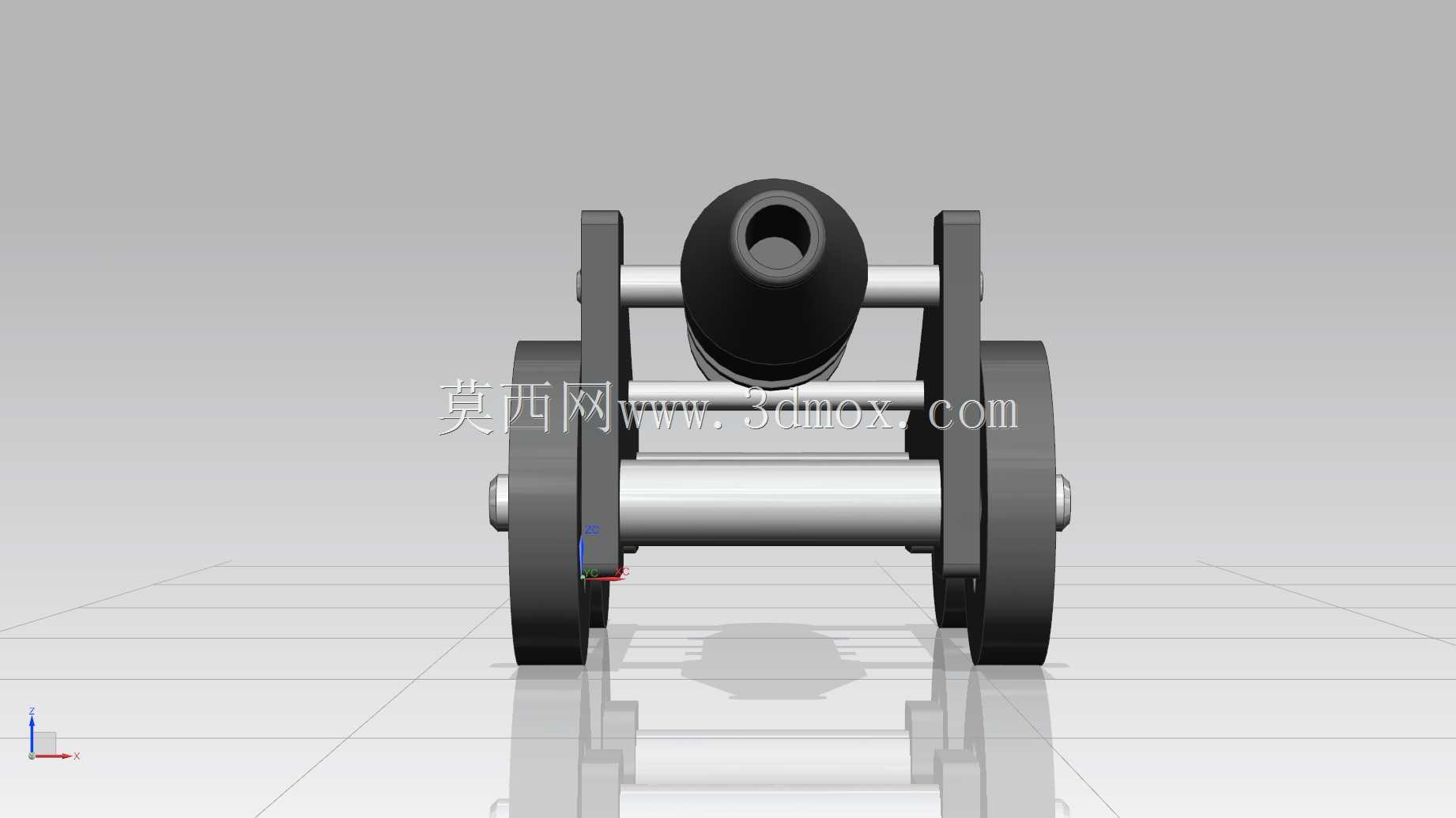

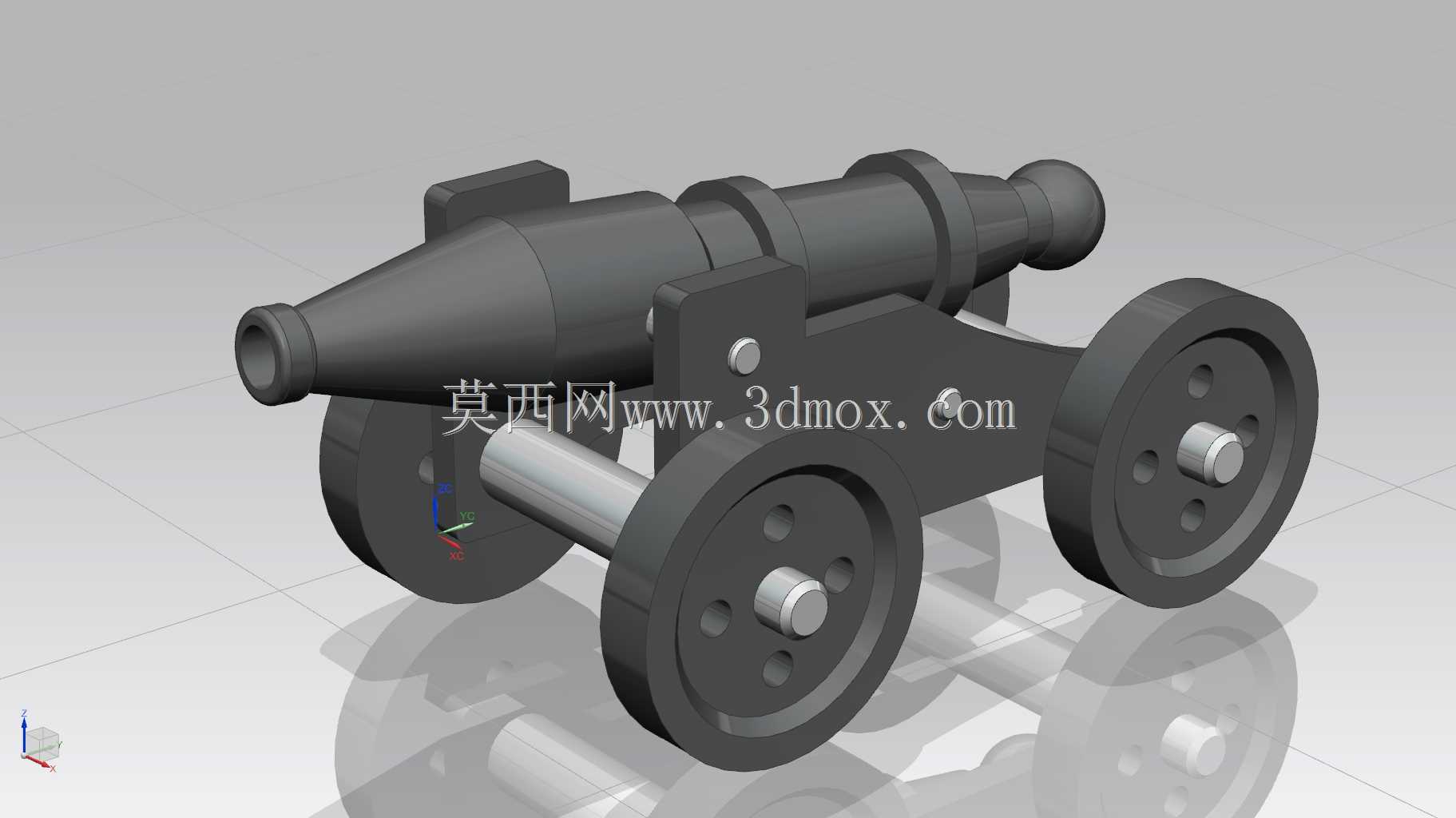

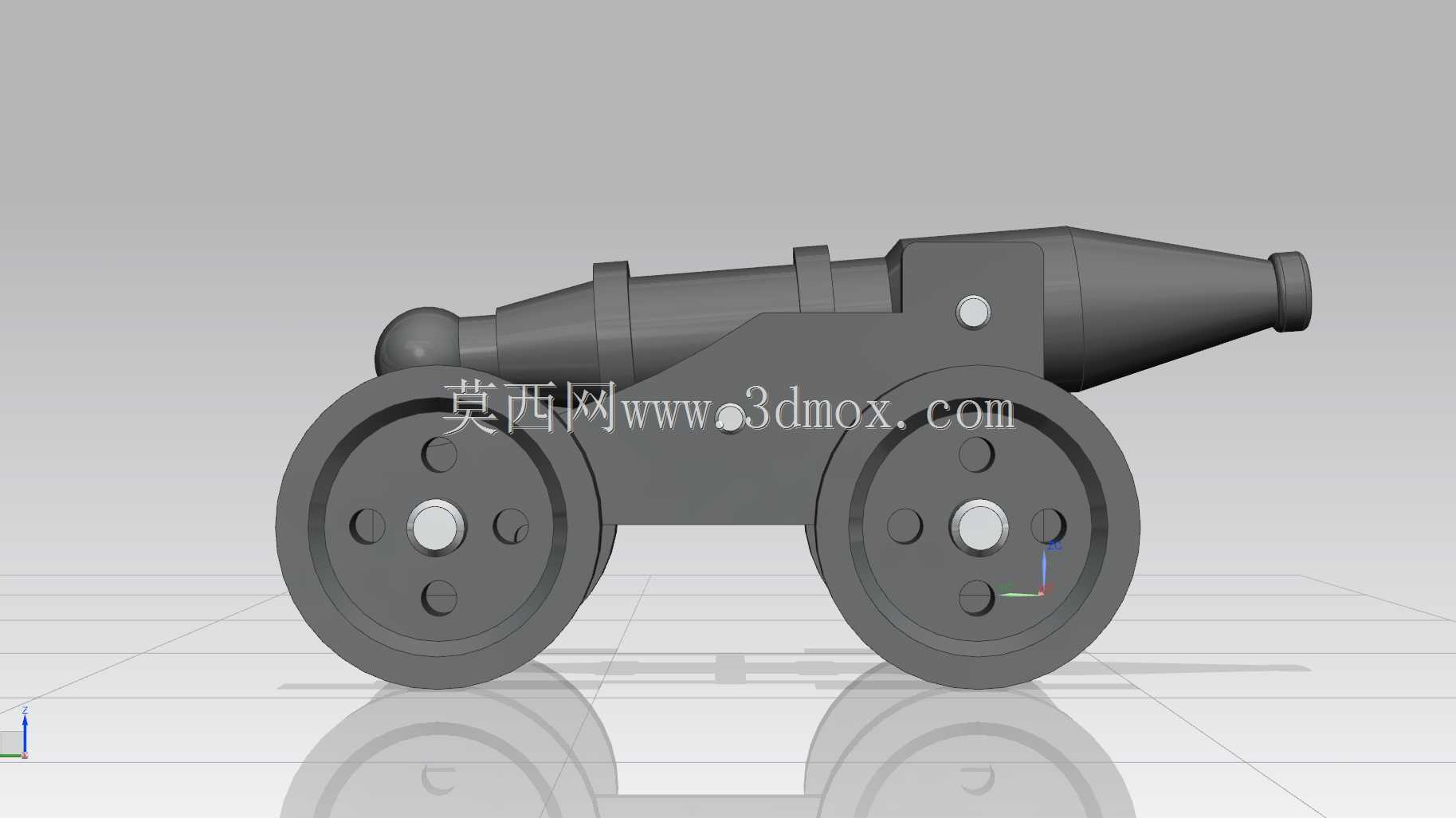

带轮式仿古滑膛火炮结构三维设计

　　这款轮式仿古滑膛火炮的三维结构设计，核心围绕经典前装滑膛炮的机械逻辑展开，整体采用双轮拖曳式布局，炮身与炮架的连接结构完全参照传统铸铁火炮的受力逻辑设计，可满足科普展示、仿古场景陈设、机械结构教学等多场景的使用需求。从实际功能来看，该结构完整还原了老式火炮的俯仰支撑、轮式移动、炮身固定的核心功能，炮身部分为整体式中空回转结构，从炮口至炮尾依次设置了渐扩式药室、平直炮膛、加厚炮尾堵头，药室位置的壁厚较炮管中段增加40%，可承受发射时的瞬时膛压冲击，炮身外壁设置了两道对称的炮耳轴，作为俯仰转动的核心铰接点，耳轴与炮架上的轴孔采用间隙配合，预留0.2mm的装配间隙，既保证转动顺畅，又避免径向窜动影响炮口指向精度。

　　炮架部分采用分体式侧板加横撑的结构，两块平行的立式侧板通过三根横向连接销固定为整体框架，侧板上对应炮耳轴的位置开设同轴通孔，孔位下方预留了足够的俯仰空间，可支持炮身在-5°至25°的俯仰角度范围内调整，满足不同射程的射角需求；侧板下方连接轮轴，轮轴两端安装两个辐条式实心轮，轮子的轮毂位置设置了铜套衬层，与轮轴之间形成滑动摩擦副，可降低拖曳移动时的转动阻力，轮子的轮缘位置做了圆弧过渡处理，可适配硬质铺装路面、平整泥土地面等多种移动场景，轮轴与侧板的连接位置设置了方形定位台，避免轮轴受载后发生转动，保证两轮的同轴度误差控制在0.3mm以内，防止拖曳时出现偏摆。炮身尾部与炮架后段之间预留了楔块安装位，

　　可通过打入不同厚度的金属楔块微调炮身俯仰角度，完成射角校准后即可实现炮身位置的锁止，无需额外的复杂锁紧机构，完全贴合传统火炮的简易可靠设计逻辑。从安装边界来看，整体结构的最大外轮廓宽度由两个轮子的外侧间距决定，轮距设置为炮身最大外径的1.8倍，可保证静止放置或小角度调整时的侧向稳定性，不会发生侧翻；整体长度方向从炮口前端至炮架尾部拖撑末端，拖撑末端为平面结构，放置时可接触地面，与两个轮子形成三点支撑，支撑点的投影范围完全覆盖整体结构的重心投影，即使炮身处于最大仰角位置，重心也不会超出支撑三角形的边界，保证静置状态下的结构稳定性。设计过程中，所有零件的装配关系都遵循实际机械加工的工艺要求，

　　炮身的外轮廓回转面可通过普通卧式车床一次装夹加工完成，耳轴与炮身的连接采用过盈配合加骑缝销固定的方式，可承受炮身发射时的后坐力冲击；炮架侧板为平板类零件，可通过钢板切割、钻孔工序完成加工，横撑与侧板的连接采用销轴加开口销固定，方便拆解维护；轮子部分为轮盘、轮毂、轴套的组合结构，轮盘上开设的减重孔在保证结构强度的同时降低整体重量，轮毂与轮盘采用过盈压装的方式连接，轴套压入轮毂内孔后可单独更换，降低长期使用后的维护成本。从结构受力角度分析，火炮击发时产生的后坐力会通过炮耳轴传递到两侧炮架侧板，再通过侧板传递到轮轴和尾部拖撑，因此侧板在耳轴安装位置的截面厚度做了局部加厚处理，加厚区域的圆角过渡半径设置为5mm，避免应力集中导致的侧板开裂；轮轴采用实心圆钢材质，轴径根据后坐力的冲击载荷计算确定，可承受瞬时冲击载荷下的弯曲应力，不会出现塑性变形。该结构没有冗余的复杂构件，所有零件都具备明确的功能作用，既还原了传统轮式火炮的外形特征，又符合现代机械设计的强度、装配、工艺要求，可直接用于3D打印制作比例模型、机械结构教学演示样件、仿古场景陈设展品，也可作为经典机械结构案例用于装配工艺、受力分析的教学实训场景，帮助从业者理解传统机械结构的设计逻辑与工程实现思路。
