卡箍折弯成型专用加工设备结构设计

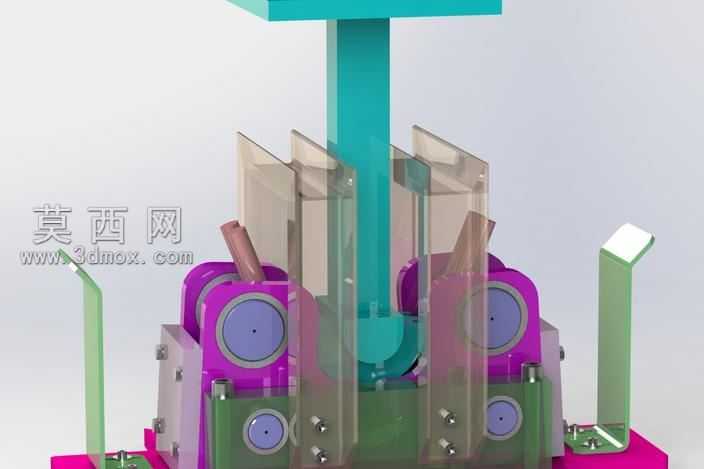

本模型为卡箍折弯成型专用加工设备，采用三维参数化建模方式完成全结构设计，建模过程中对各功能模块进行独立装配约束，确保所有运动部件无干涉、装配逻辑符合实际机械加工设备的设计规范。模型对设备的执行机构、防护结构、支撑基座进行了精细化建模：核心执行单元采用多辊轮协同成型结构，紫色辊组为卡箍折弯的施压成型部件，各辊轮的安装同轴度、辊面间距均按照卡箍成型的平行度要求进行参数化设定，可实现卡箍工件的连续折弯成型作业；青绿色的竖向压装部件为下压定位结构，可在折弯过程中对工件中部进行压紧定位，避免折弯过程中工件出现偏移、翘曲等成型缺陷。设备两侧设置浅绿色导向定位支架，可在工件上料阶段完成初定位，保证待加工坯料的进料位置精度；外围设置半透明防护挡板，既还原了实际设备的安全防护结构设计，也可直观展示内部辊组成型的工作状态，防护挡板采用快拆式安装结构设计，便于后期设备维护、辊轮更换调试。基座部分采用厚重式支撑结构设计，为上部成型机构提供稳定的安装基准，可抵消折弯作业过程中产生的振动载荷，保证设备运行稳定性。设计过程中针对初始原型方案存在的问题进行了优化迭代：将原有滚动轴承替换为轴套结构，提升了辊组运行的耐磨性能与支撑刚性，同时新增定位锁紧结构，可进一步收紧卡箍折弯过程中的成型间隙，保证折弯后卡箍两侧的平行度精度，满足卡箍类零件的装配使用要求。模型对各零部件的材质进行了区分设置：辊轮、基座等受力结构件采用金属材质渲染，还原金属加工部件的质感；防护挡板采用半透明工程塑料材质，直观区分防护结构与功能部件；操作手柄、导向支架等辅助部件采用差异化配色，清晰展示各部件的功能分区。整体结构设计紧凑，功能模块划分清晰，可作为卡箍类零件加工设备的设计参考，也可用于折弯类工装设备的结构原理演示。
