火柴盒玩具车配套定制轨道桥结构件

　　这款微缩桥型构件是针对火柴盒尺寸的玩具小车轨道系统开发的定制化衔接部件，主要用于微缩轨道场景的搭建，解决多段轨道之间的高差过渡、跨段衔接问题，在桌面微缩交通场景、儿童拼装玩具套装、场景模型展示等场景中承担核心的结构衔接功能。从实际使用需求出发，这类桥型构件首先要匹配标准火柴盒小车的通行边界，构件的通行净宽需要完全覆盖1:64比例小车的最大车身宽度，两侧的护栏结构高度刚好对齐小车的轮轴上沿位置，既可以避免小车行驶过程中冲出轨道，又不会遮挡小车的车身外观，满足场景展示的视觉需求。设计过程中优先考虑了拼装的便捷性，构件两端的衔接卡扣采用了与标准火柴盒轨道一致的卡槽尺寸，不需要额外的粘接或者紧固件，直接卡入对应轨道的端部即可完成固定，

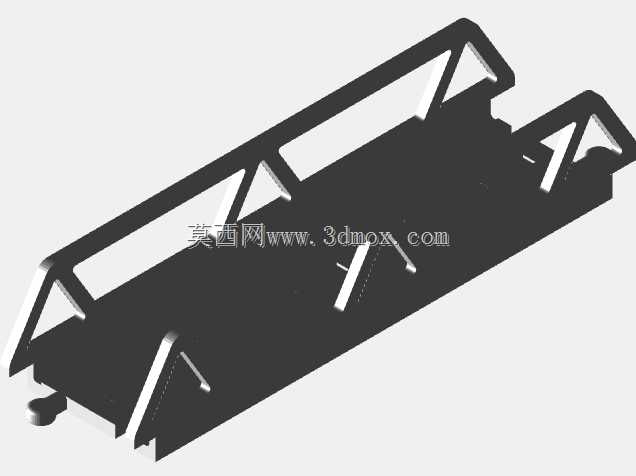

　　卡扣的配合间隙控制在0.1mm以内，既保证拼装时的顺畅度，又不会出现拼接后松动晃荡的问题，多段构件拼接后轨道面的高度差控制在0.05mm以内，避免小车通行时出现颠簸卡滞的情况。桥身的主体结构采用了桁架式的侧栏设计，一方面是还原真实桥梁的结构外观，提升微缩场景的仿真度，另一方面三角形的桁架结构可以在不增加构件整体壁厚的前提下提升侧栏的结构强度，避免多次拼装拆卸后出现侧栏变形断裂的问题，整个构件的壁厚均匀控制在1.2mm，既满足3D打印成型的工艺要求，也能保证日常把玩时的结构强度，不会因为轻微的磕碰就出现碎裂。桥身的通行面做了细微的防滑纹理处理，纹理深度控制在0.08mm，既不会因为纹理过深导致小车行驶阻力过大，

　　也能避免光滑塑料面导致小车车轮打滑，尤其是在带有微小坡度的桥身段，这种纹理可以保证小车依靠惯性就能顺畅通过桥体，不会在桥面上出现停滞。从安装边界来看，这款桥型构件的整体长度适配标准火柴盒轨道的单段长度模数，两端的卡扣中心距和标准轨道完全一致，可以直接替换同长度的直轨段，不需要调整周边轨道的布局，桥身的最大高度满足小车在下方轨道通行的净空要求，也就是说可以实现双层轨道的交叉搭建，上层走车的同时下层轨道也能正常通行小车，拓展了轨道场景的搭建可能性。构件的底部设置了两个定位凸台，和配套的桥墩配件可以直接卡接固定，不需要额外的支撑件就能保证桥身的水平度，凸台的位置经过反复校核，即使桥身两端没有和其他轨道拼接，单独放置在平面上也能保持稳定，

　　不会出现侧翻或者倾斜的问题。在细节处理上，桥身的所有棱角都做了0.15mm的圆角过渡，一方面是避免尖锐边角在把玩过程中造成划伤，另一方面也能减少3D打印过程中的应力集中，降低打印成型后出现翘曲变形的概率，整个构件没有设计多余的装饰结构，所有的结构特征都服务于实际的通行、拼接、强度需求，没有冗余的设计元素，既控制了成型的材料消耗，也降低了拼装的复杂度。针对不同的轨道搭建需求，这款桥型构件可以和直轨、弯轨、坡道轨自由组合，既可以作为单段的跨接桥使用，也可以多段拼接组成更长的高架轨道，拼接后的整体直线度误差每米不超过1mm，保证长轨道上小车行驶的顺畅性。在结构校核阶段，重点验证了卡扣的反复插拔寿命，经过上百次的拼装拆卸后，卡扣的变形量仍然控制在弹性变形范围内，不会出现断裂或者卡接松动的问题，侧栏的桁架结构经过侧向受力测试，在受到日常把玩的正常侧向力时不会出现永久变形，完全满足玩具类配件的使用强度要求。
