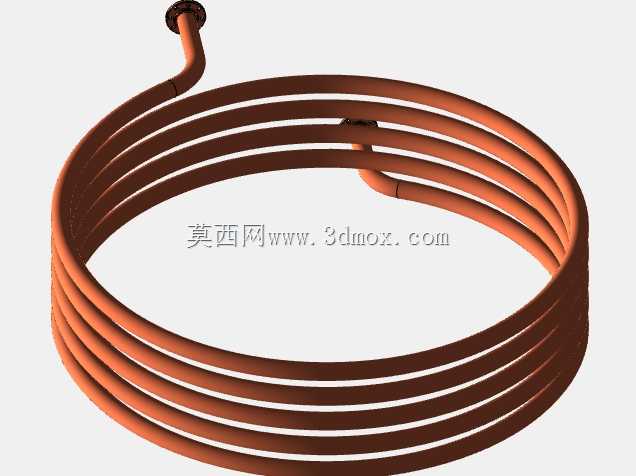

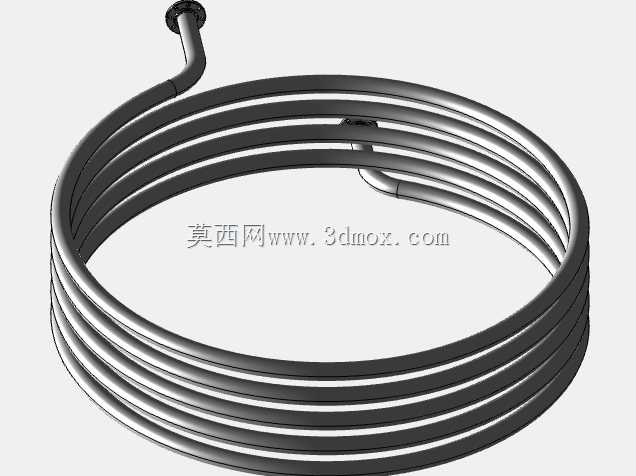

螺旋式工业电加热盘管结构设计

　　在工业流体加热、槽液升温、反应釜伴热、风道空气预热等场景中，螺旋式电加热盘管是应用极广的换热元件，相比直列式加热管，螺旋盘绕的结构能在有限的安装空间内最大化换热接触面积，同时让被加热介质在流经盘管区域时形成自然的湍流扰动，大幅降低换热边界层的热阻，提升整体热交换效率。这类盘管的设计首先要匹配安装腔体的内部尺寸，盘绕的外径需要和腔体预留的安装间隙保持合理范围，间隙过小会导致装配时卡滞，甚至刮擦盘管表面的绝缘防护层，间隙过大则会让部分介质从旁通路径流走，无法和加热面充分接触，降低加热效率。盘管的圈数、层叠高度需要结合总功率需求计算，单根加热管的展开长度要匹配电阻丝的功率负荷，避免单位面积热负荷过高导致加热管表面结焦、老化加速，

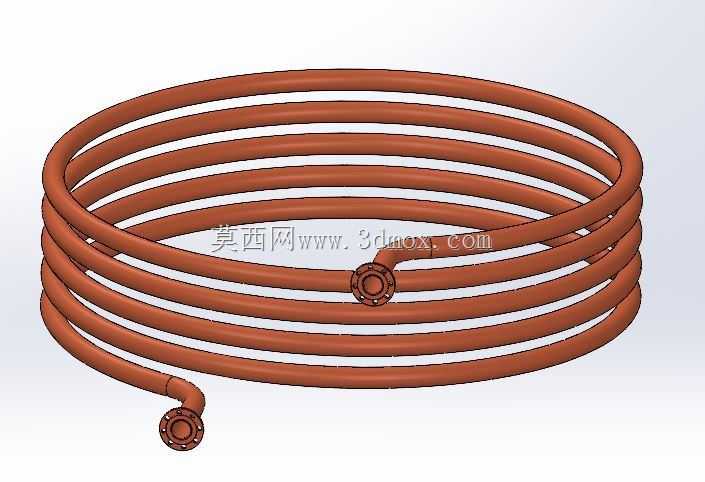

　　缩短使用寿命。盘管两端的连接法兰采用标准法兰接口，接口的密封面平整度、螺栓孔中心距都要和现场的管路对接尺寸完全匹配，法兰根部做了圆弧过渡的弯折处理，避免管路直角弯折产生应力集中，在设备长期运行的热胀冷缩过程中，弯折处不会因为交变应力产生开裂、泄漏的问题。从结构设计的角度看，螺旋盘管的盘绕螺距是核心参数之一，螺距过密会让相邻管段的热辐射互相叠加，导致管间局部温度过高，同时也会增加介质流动的阻力，提升循环泵的输出负荷；螺距过大则会浪费安装空间，无法在有限高度内排布足够的换热面积，达不到设计要求的加热功率。盘管的进出端采用同侧引出的布局，这种设计能减少腔体壁面的开孔数量，仅需在腔体单侧开设两个管路穿装孔即可完成安装，

　　大幅降低腔体的密封难度，也减少了后期运行过程中泄漏点的数量。在实际选型应用中，这类加热盘管可适配液体、气体等多种介质的加热需求，管体本身采用耐高温的合金材质，外层的绝缘导热层能在高温环境下保持稳定的绝缘性能，避免出现漏电、击穿等安全隐患。盘绕成型后的盘管整体刚性较好，不需要额外加装过多的支撑结构就能保持形态稳定，在介质流动的冲击下不会产生明显的形变、位移，适合长期在高温、连续运行的工况下使用。设计过程中需要重点校核盘管弯折处的曲率半径，曲率半径过小会导致管内的电阻丝排布偏移，造成局部电阻丝堆积、发热不均，同时也会损伤管体的金属结构，降低机械强度；曲率半径过大则会增大整体盘绕尺寸，无法适配紧凑的安装空间。

　　两端的法兰接口位置做了定位设计，安装时可以快速对齐对接管路的螺栓孔，不需要反复调整盘管角度，提升现场装配的效率。对于需要做温度控制的场景，盘管表面可以预留温度传感器的安装点位，方便实时监测加热管的表面温度，配合温控系统实现精准的功率调节，避免干烧、超温等故障。这类盘管的结构没有多余的复杂部件，整体维护成本低，即使在有一定腐蚀性的介质环境中，只要匹配对应的管体材质，就能实现长期稳定运行，在工业加热领域的适配性极强，不管是小型的恒温槽还是大型的工业加热设备，都能通过调整盘管的盘绕尺寸、圈数、管体直径来匹配具体的工况需求。
