管道连接用铰接式关节接头结构设计

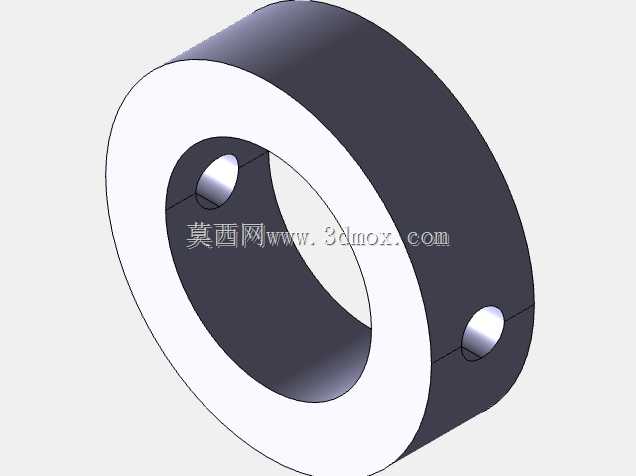

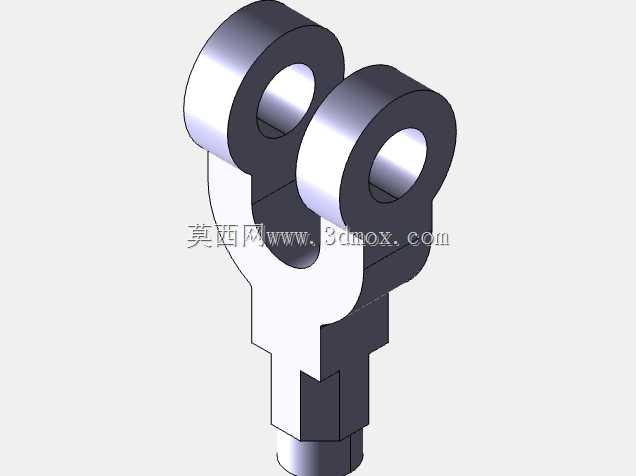

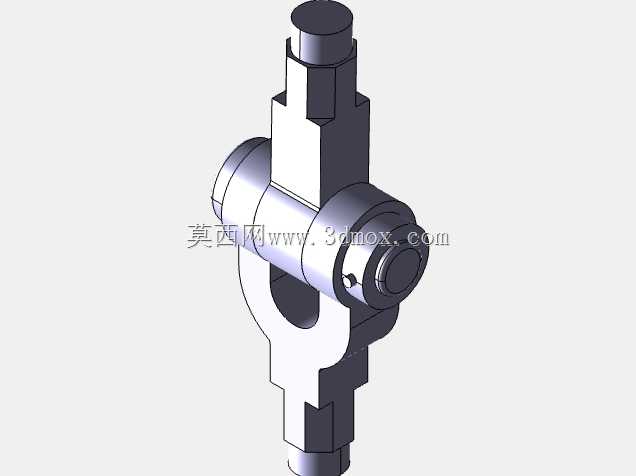

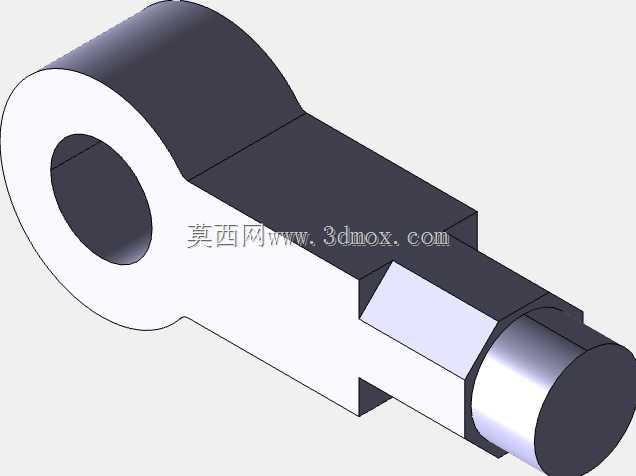

　　在流体输送管路系统、轻型机械连杆传动机构的实际搭建场景中，这类带径向锁紧孔的环形铰接关节接头，是解决两根构件间存在小角度偏斜、需要有限相对角位移工况的核心连接件，很多现场管路铺设时无法保证两段管道完全同轴，或是连杆机构运行中存在固定角度范围内的摆动需求，刚性连接会在结合面产生极大的附加弯矩，轻则造成密封面泄漏、连接件疲劳断裂，重则导致整套机构卡滞无法运行，这类关节接头就是为消解这类附加应力而设计的。从结构本身来看，该接头采用分体式环形套合结构，主体为同轴的内外环形配合面，内孔用于穿装待连接的杆体或管道端部，外环面作为铰接转动的配合基准，两个径向对称分布的锁紧孔用于穿装紧定螺钉，装配时将两段待连接构件的端部分别插入接头内孔的对应位置，

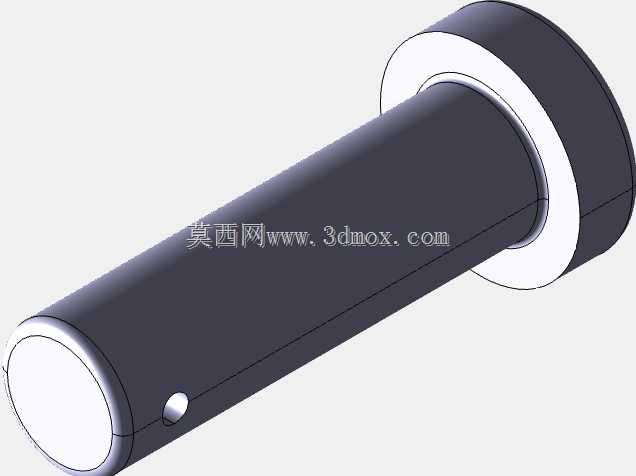

　　调整好初始安装角度后拧紧紧定螺钉，即可将构件与接头本体锁止为一体，两段构件可绕接头的环形轴线在设计允许的角度范围内做相对转动，不会因为安装同轴度误差或是运行中的位置偏移产生卡阻。设计这类接头时，首先要明确的是允许的最大摆角范围，通常这类小型铰接接头的摆角控制在±5°以内，过大的摆角会导致配合面的接触应力分布不均，长期运行容易出现偏磨，因此内外环的配合间隙需要严格控制，间隙过小会导致转动卡涩，间隙过大则会出现连接径向窜动，影响传动或管路的密封性能，一般采用H7/h6的间隙配合精度，既能保证转动灵活，又能将径向跳动量控制在0.02mm以内，满足多数中低压管路、轻型连杆机构的使用要求。从安装边界来看，

　　该接头的轴向宽度需要匹配待连接件的端部插入深度，通常内孔的有效插接长度不小于内孔直径的1.2倍，保证紧定螺钉锁紧后有足够的握持力，不会在受拉或受扭时出现滑脱；径向的锁紧孔位置需要避开接头的最大应力截面，也就是环形结构的中分面位置，两个锁紧孔呈180°对称分布，锁紧时的拧紧力矩需要按照螺钉的性能等级做对应限定，避免力矩过大导致接头环形本体出现胀裂，或是力矩不足导致锁止失效。实际应用中，这类接头常出现在小型气动管路的布线、自动化设备的轻型连杆传动、低压输油管路的终端连接位置，相比刚性直接头，它不需要安装时严格保证两段构件的同轴度，能够补偿安装过程中产生的角度误差，同时在设备运行产生小幅振动时，铰接结构可以吸收部分振动能量，

　　减少应力向构件根部传递，降低连接件疲劳失效的概率。建模过程中需要注意，环形配合面的倒角处理不可忽略，内孔两端需要加工1×45°的装配导向倒角，方便管道或杆体的插入，外环的棱边做倒钝处理，避免安装时划伤操作人员，径向锁紧孔的螺纹深度需要满足螺钉拧入后，端部能够压紧在内插构件的表面，同时不会穿透接头的内环壁，避免影响配合面的转动精度；另外两个锁紧孔的同轴度需要控制在0.05mm以内，保证两侧的紧定螺钉能够均匀施力，避免锁紧后接头出现偏斜，导致转动阻力增大。很多现场维修替换时，容易忽略接头配合面的粗糙度要求，内外环的配合面粗糙度需要达到Ra1.6，过于粗糙的表面会增大转动摩擦阻力，加速配合面的磨损，过于光滑则会导致润滑脂无法留存，长期运行出现干摩擦卡滞，因此建模时需要在配合面位置预留润滑脂的存储微槽，不需要额外加装油嘴，依靠装配时涂抹的润滑脂即可满足长期运行的润滑需求。对于不同的使用场景，该接头的材质选择也有区别，用于气动管路、普通连杆机构时采用45号钢调质处理即可，硬度达到HB220-250，兼顾强度和加工性能；用于有腐蚀介质的管路场景时，则需要采用304不锈钢材质，表面做钝化处理，提升抗腐蚀能力，此时锁紧螺钉也需要配套采用同材质的不锈钢件，避免电化学腐蚀导致锁死。
