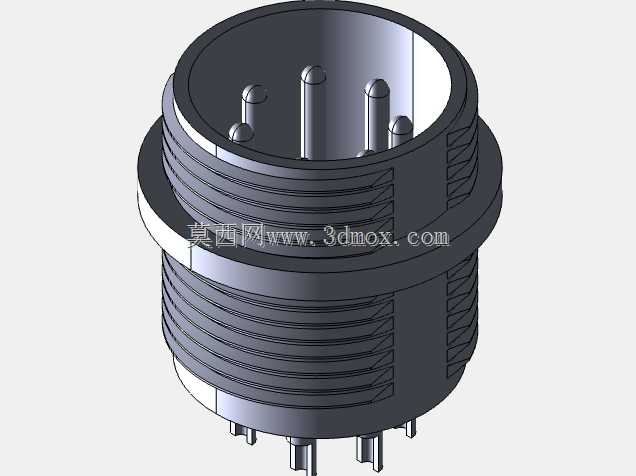

GX16八芯圆形航空插头结构设计

项目分类:通用五金配件 发布时间:2024-11-12 ID:792202
  • GX16八芯圆形航空插头结构设计

  在工业控制、小型机电设备、测试仪器的内部布线与外部接口设计中,小规格圆形航空插头的选型与适配一直是结构工程师需要反复核对的环节,尤其是PCB板载安装的场景,插头的插针长度、安装法兰厚度、螺纹啮合尺寸如果出现偏差,很容易出现装配后插针虚接、螺纹锁附不到位、面板开孔干涉等问题,直接影响整套设备的电气连接可靠性。这款GX16规格的8针航空插头,建模过程完全依托实物卡尺测绘的实测尺寸完成,没有沿用通用标准件库的近似参数,核心目的就是给PCB设计环节提供精准的三维装配参考,避免因标准件模型尺寸偏差导致的板卡布局返工。

  从实际应用场景来看,这类小直径多芯航空插头常被用在小型传感器信号传输、手持检测设备外接端口、小型机电设备的电源与信号集成接口上,相比普通的塑料接插件,金属外壳的结构能提供更好的抗机械冲击能力,螺纹锁紧的连接方式也能避免设备移动、振动过程中出现接口松脱的问题。8芯的针脚配置刚好可以覆盖常规的低压供电、差分信号传输、开关量信号接入的需求,不需要额外布置多组接口,能有效缩小设备面板的开孔占用空间。

  设计过程中,首先明确的是安装边界的尺寸控制:插头主体的外螺纹规格匹配常规GX16系列的配套螺母,法兰盘的外径、厚度都按照实物测绘值还原,面板开孔的适配直径可以直接通过模型测量获取,不需要设计人员再二次核对标准手册。插针部分的排布严格遵循同系列产品的针位定义,相邻插针的间距、插针伸出绝缘基座的长度都做了精准还原,在PCB布局时可以直接调用模型匹配焊盘位置,确保插针过波峰焊时的插入深度符合工艺要求,不会出现插针顶到板卡、或者焊锡高度不足导致的连接强度不够的问题。

  从功能特性上看,插头外壳的滚花结构做了细节还原,实际装配时不需要专用工具,手动拧动即可完成初步锁紧,外壳的阶梯结构是为了适配面板安装时的密封垫圈,在有轻度防泼溅需求的场景下,加装配套橡胶圈就能满足日常使用的防护要求。插头尾部的出线端结构也按照实物建模,后续做线束设计时可以直接匹配对应的护套规格,核算线束的弯曲半径,避免出线位置出现线缆过度弯折导致的线芯断裂问题。

  很多工程师在做这类接插件建模时,容易忽略螺纹收尾、插针根部倒角、绝缘基座与金属外壳的配合间隙这些细节,这些细节看似不影响整体装配,但在做干涉检查、装配工艺模拟时,往往会因为这些细节的缺失导致仿真结果和实际装配出现偏差。这款模型在建模时把这些配合间隙都做了还原,金属外壳与内部绝缘基座的配合公差按照实际压装的间隙值设置,插针根部的倒角、螺纹的起始收尾段都按照加工工艺的实际形态建模,不管是用来做整机的装配干涉检查,还是用来做接口部分的结构强度仿真,都能提供足够精准的参考。

  在设备选型阶段,工程师可以直接调用这个模型和配套的插座模型做虚拟装配,核对插针对接后的啮合长度,确认锁紧后插头与插座的配合间隙,提前预判接口伸出设备面板的长度是否会影响设备的外观布局、是否会和周边的其他结构件产生干涉。尤其是在紧凑结构的小型设备设计中,接口部分的每一寸尺寸都需要精准控制,这类完全依托实物测绘的模型,能大幅减少选型阶段的实物打样次数,缩短整体的研发周期。

  另外,针对PCB设计的需求,模型的插针位置做了严格的坐标对齐,导出STEP格式后可以直接导入PCB设计软件,用来定位接插件的封装尺寸,避免出现封装尺寸和实际插头不匹配,导致板卡加工回来后插头无法装配的问题。很多项目里出现的接插件装配问题,本质上都是因为使用的标准件模型尺寸和实际采购的物料存在偏差,尤其是不同厂商生产的同规格航空插头,在插针长度、法兰厚度这些细节尺寸上往往存在细微差异,依托实际测绘建模的模型,能最大程度规避这类生产装配阶段的问题。
