圆形按压式副面板操作组件结构

　　在低压电控柜、小型工业控制终端、桌面式测试设备的操作面布局中，这类圆形按压副面板常作为主操作区的补充触发单元使用，区别于大尺寸的急停、电源主开关，它承担的是单路信号触发、脉冲信号输出、局部功能启停的作用，比如设备调试阶段的点动进给触发、测试工位的单次信号采集触发、小型电控回路的瞬时通断控制，都能看到这类结构的应用。从实际安装场景来看，这类圆形按压组件不需要太大的面板开孔空间，适配厚度1.5mm到3mm的冷轧钢电控面板、ABS工程塑料设备外壳，安装时从面板正面推入，靠侧边的弹性卡扣卡紧在开孔边缘，不需要额外的法兰固定件，装配效率比螺纹锁紧式的按钮高30%左右，很适合批量组装的小型量产设备使用。

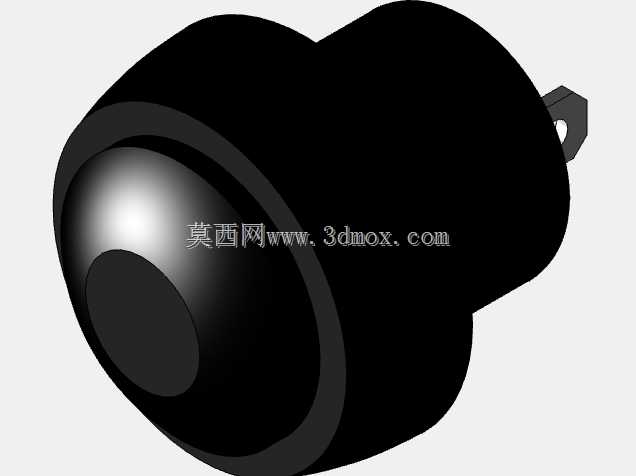

　　从结构设计逻辑来看，这个组件的外壳采用了圆润的弧面过渡，没有尖锐的棱角，一方面是避免操作人员日常操作时被剐蹭，另一方面弧面结构能让按压时的受力更均匀，不会因为按压力度偏斜导致内部卡滞。前端的按压头做了内凹的圆弧面，刚好匹配指尖的按压弧度，长时间点动操作也不会产生明显的硌手感，按压行程控制在2.5mm到3mm之间，触发行程清晰，有明确的段落反馈，操作人员不需要看按钮位置，靠触感就能确认是否触发成功，减少误操作的概率。侧边伸出的固定耳是预留的辅助锁紧位，当设备用在振动较大的工况，比如冲床周边的辅助控制盒、移动式测试台架上，可以在固定耳上加装M2的小螺丝进一步锁紧，避免长期振动导致卡扣松脱。

　　内部的触发结构采用了常规的常开触点设计，按压时触点闭合输出瞬时脉冲信号，松开后自动复位，不需要额外的复位弹簧结构，靠外壳本身的弹性形变提供复位力，减少了零件数量，整体装配只需要外壳、按压头、触点片三个核心零件，模具结构简单，量产时的良率能控制在98%以上。从安装边界来看，整个组件嵌入面板后的突出高度只有12mm，不会因为突出过多被现场的管线、工具剐蹭到，背面的接线端预留了2.8mm的插片接线位，适配常规的冷压插簧，接线时不需要焊接，直接插装就能完成接线，后期维护更换也很方便，只需要从正面撬开卡扣就能取出整个组件，不需要拆开设备内部的走线槽。

　　在实际选型适配的时候，这类圆形按压副面板通常和主面板上的电源开关、调节旋钮搭配使用，布置在操作面的边角位置，作为辅助功能的触发键，比如设备运行状态的复位、报警信号的确认、单次测试流程的启动，都可以用这个组件来实现。它的防护等级能达到IP54，面板正面的缝隙处做了微小的凸缘结构，装配后能和面板表面紧密贴合，阻挡日常的灰尘、飞溅的切削液进入设备内部，适合用在普通的机加工车间、装配生产线的工位设备上，不需要额外做防水罩防护。设计的时候特意把按压头的颜色做了差异化区分的预留，外壳用黑色哑光材质，按压头可以根据功能需求更换成红色、绿色、黄色等不同颜色，不需要修改整体模具结构，只需要更换按压头的注塑原料颜色就能实现功能区分，减少了模具开模成本，也能适配不同设备的外观配色需求。

　　从三维建模的角度来看，这个组件的建模重点在弧面的过渡处理，外壳的弧面和按压头的弧面要保持均匀的装配间隙，单边间隙控制在0.15mm，既不会因为间隙过小导致按压卡滞，也不会因为间隙过大进灰或者晃动明显。侧边卡扣的形变余量要控制在0.8mm，既能保证安装时能顺利压入开孔，又能在安装后提供足够的卡紧力，不会轻易脱落。背面的插片位置要和外壳保持足够的绝缘距离，因为是用在低压控制回路里，带电部件和金属外壳之间的爬电距离要满足3mm以上的安全要求，避免出现短路风险。整个组件的所有棱边都做了R0.3的圆角处理，没有锋利的飞边位置，符合电气设备的安全标准要求，操作人员日常接触不会被划伤。
