车载12伏直流取电插座结构设计

　　做车载改装配套的结构设计快十年，这类12伏取电插座是跨乘用汽车、后备箱拓展、房车改装场景里最常用的取电部件，很多刚入行的工程师做配套结构时容易忽略安装边界和载流匹配的细节，最后装车后要么松脱要么发热出问题。先从实际应用场景说，这类接口主要是给车载附加用电设备提供直流供电通路，不管是给车载充气泵、车载冰箱、辅助照明还是便携电子设备供电，都要靠这类嵌入式安装的取电接口做电力中转，相比点烟器接口的非专用设计，这类专用取电座的接触可靠性要高很多，适配长期固定加装的用电场景。

　　从载流特性来看，设计时严格匹配不同线径的载流能力，采用2.5平方毫米接线端子适配20安持续载流需求，1.5平方毫米接线位适配16安持续载流，完全覆盖常规车载附加设备的功率需求，不会出现线径不匹配导致的线损过大、接线端发热的问题。接触结构采用弹性插片配合中心接触极的设计，插合后接触电阻控制在毫欧级，大电流通过时不会因为接触不良产生电弧或者过热，适配车辆行驶过程中的振动工况，不会因为路面颠簸出现接触断连的情况。

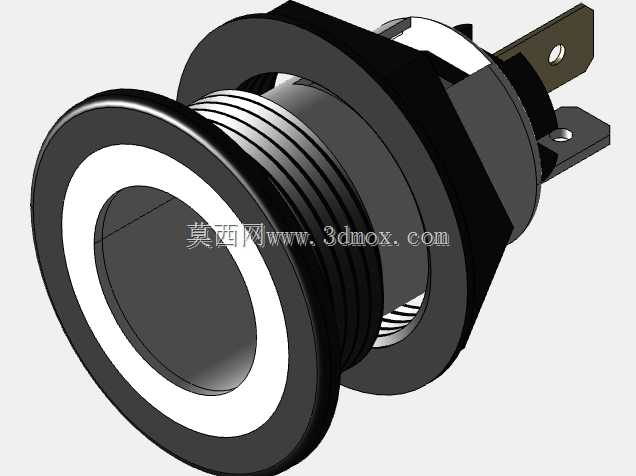

　　安装尺寸的边界设计是这类部件的核心，主体安装螺纹的适配开孔直径为21毫米，面板嵌入的安装开孔尺寸为27.8毫米，这个尺寸是经过多轮实车验证的，既不会因为开孔太小导致安装时螺纹卡滞，也不会因为开孔过大导致安装后松旷，配合自带的六角锁紧螺母，可以在厚度3到10毫米的安装面板上牢固固定，不管是汽车中控台的塑料面板、后备箱的内饰板，还是房车改装用的木质饰板、金属饰板，都能实现可靠固定，安装后外露部分的高度控制在合理范围，不会突出面板过多影响内饰整体观感，也不会因为突出过多被过往物品磕碰损坏。

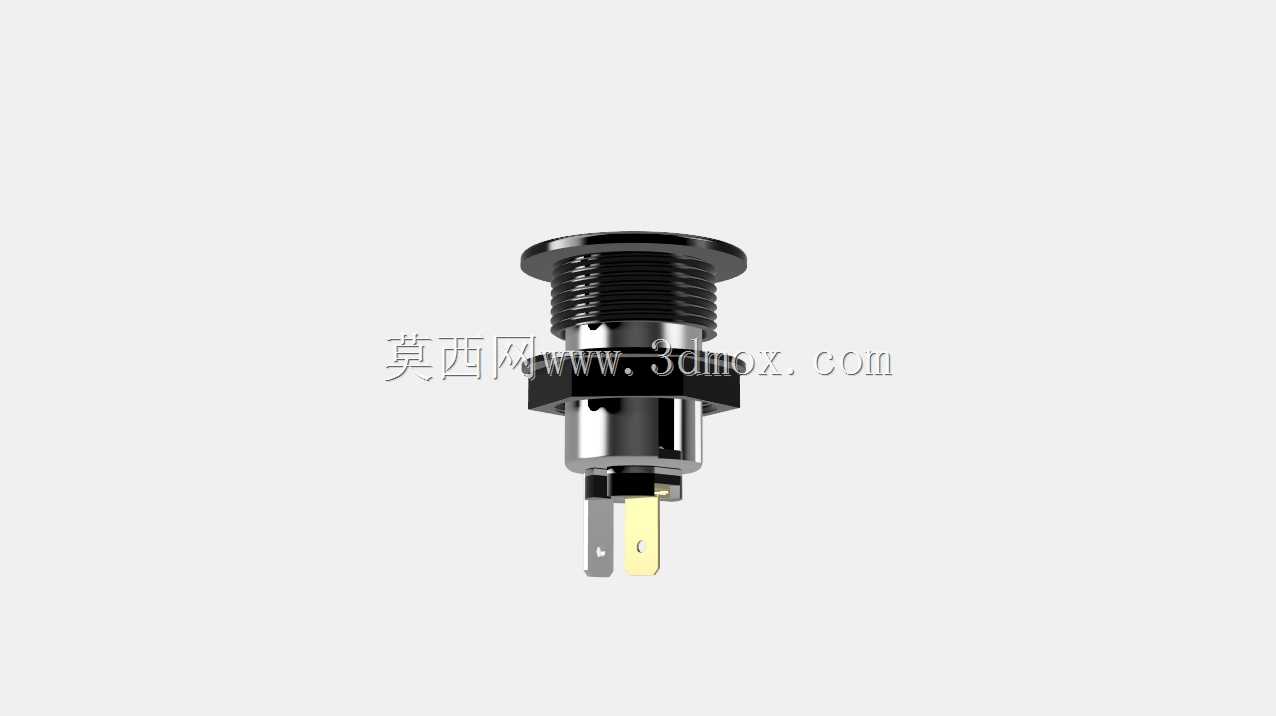

　　外形设计上采用带法兰挡边的圆柱结构，法兰边做了哑光黑色的表面处理，和大部分车辆的内饰色调匹配，不会显得突兀，插合端的导向做了圆弧过渡，插头插入时不需要精准对位就能顺利滑入接触位，日常使用时盲操作也能顺利插合。尾部的接线端采用插片式接线结构，不需要焊接，配套对应的冷压端子就能快速完成接线，装配效率比焊接式结构高很多，后期维护更换时也不需要拆焊，直接拔下接线端子就能替换部件，降低售后维护的成本。

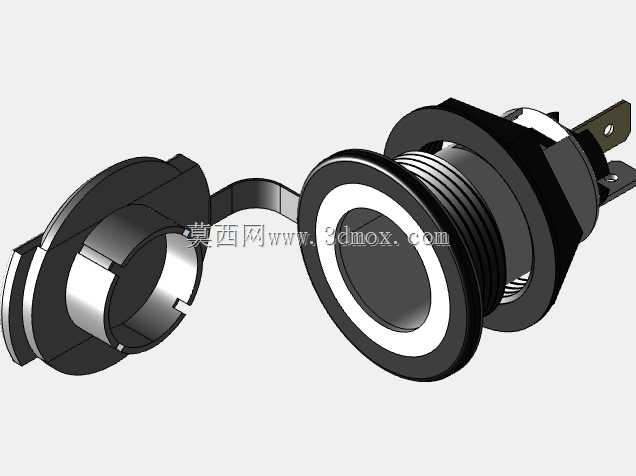

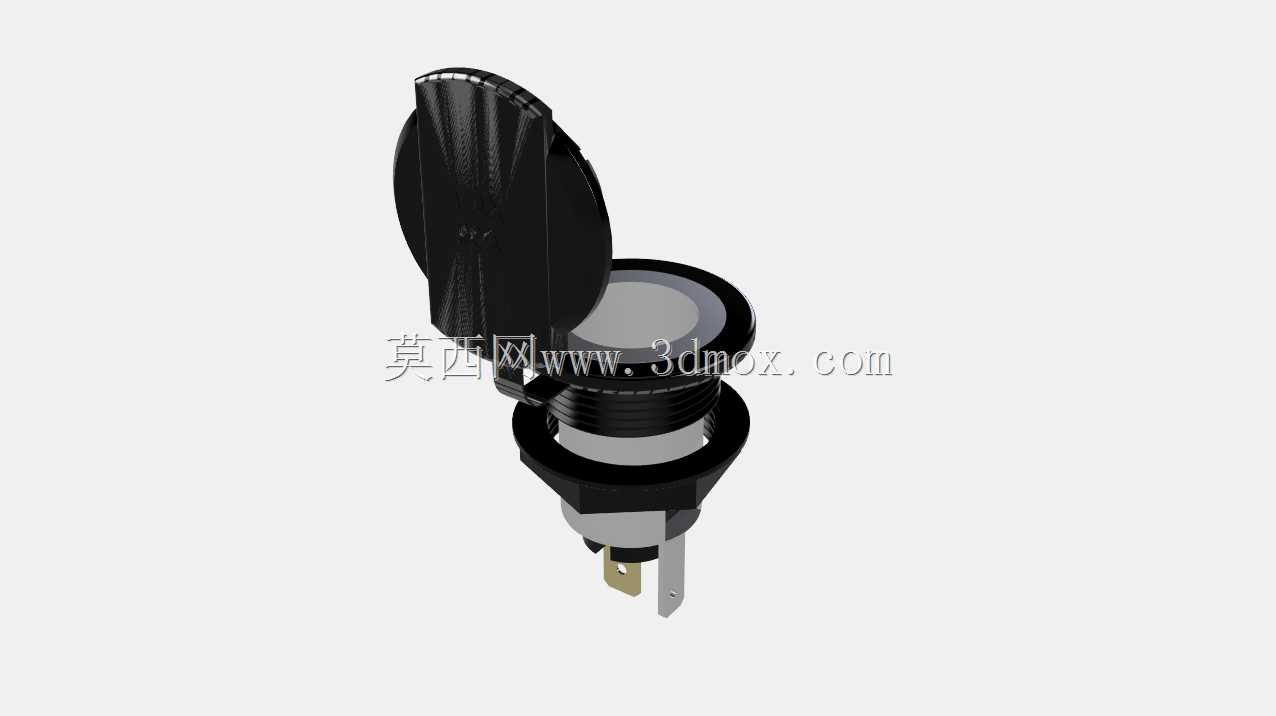

　　设计时还考虑了车载环境的防护需求，接口的配合间隙做了错位挡边结构，日常泼溅的少量液体不会直接流入内部接触件，避免短路风险，金属部件全部做了防锈镀层处理，适配车辆上可能遇到的潮湿、盐雾环境，长期使用不会出现锈蚀导致的接触不良。很多改装场景里会把这类接口装在后备箱侧边或者房车的橱柜侧面，经常会被行李或者储物物品剐蹭，外露的法兰边做了圆角处理，没有尖锐棱角，不会剐蹭物品或者划伤人员，锁紧螺母采用六角结构，用普通扳手就能徒手或者借助简单工具拧紧，不需要专用的安装工装，不管是整车厂的装配线还是个人改装场景，都能顺利完成安装。

　　从结构建模的角度来说，这类部件的建模重点要把握螺纹的配合公差、安装法兰的贴合度、接触插片的弹性形变范围，螺纹部分如果建模时公差留的不合理，实际安装时会出现拧不动或者锁紧后松旷的问题，接触插片的形变行程要控制在合理范围，既要保证插合后有足够的接触压力，又不能因为形变量过大导致插片塑性变形失去弹性，建模时还要把安装后的干涉量算清楚，尾部接线端要预留足够的接线空间，不能和安装面板背后的加强筋或者其他部件产生干涉，很多新手建模时只做正面的外观结构，忽略背面的接线空间，最后实际装车时发现接线端子装不上，还要重新改模，浪费成本和周期。

　　这类取电座虽然是小部件，但在车载供电系统里的作用很关键，一旦失效会导致外接设备断电，严重的甚至会因为接触发热引发安全隐患，所以设计时每个尺寸边界、每个载流参数都要和实际使用场景匹配，不能照搬通用接口的参数，要结合车载的振动、温度变化、安装基材厚度这些实际工况做针对性的结构优化，才能保证部件在全生命周期内的可靠运行。
