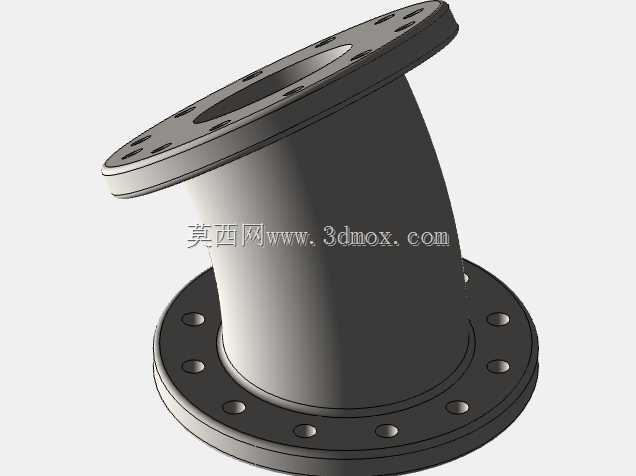

双法兰斜向连接弯管结构建模练习实例

　　在工业管路系统的布设场景中，经常会遇到两端安装面存在轴向偏移、同时带有角度偏转的连接需求，这类场景下常规的直法兰接头、标准角度弯头无法适配安装边界，就需要用到这类非标准角度的双法兰斜接弯管结构。这类零件常见于流体输送管网的改造项目、定制化设备的管路接驳环节，比如化工介质输送管线的错位对接、通风除尘系统的变向连接、液压站油路的非标准角度布设，都需要这类定制化的弯管连接件来消除安装累计误差，避免管路强行对接产生的装配应力，防止长期运行过程中出现焊缝开裂、密封失效的问题。从结构设计逻辑来看，这类弯管的核心设计难点在于两端法兰的安装基准对齐，首先要确定两端法兰的端面距离、中心偏移量以及偏转角度，弯管段的过渡曲面要保证内壁平滑，

　　减少流体输送过程中的阻力损失，避免介质在弯折处形成涡流造成沉积或者压力损耗。两端的法兰盘采用标准的圆形平法兰结构，法兰端面上均匀分布螺栓过孔，孔位的分度圆直径、孔径大小都要匹配对接端的法兰规格，保证安装时螺栓能够顺利穿入，密封面的平面度需要满足密封要求，避免安装后出现渗漏。在建模过程中，首先要搭建整体的装配基准，先确定两端法兰的安装面位置，分别绘制两个法兰的草图轮廓，拉伸生成法兰基体后，在两个法兰的内孔之间构建平滑过渡的弯管实体，弯管的壁厚要根据管路的工作压力、输送介质的特性来确定，保证结构强度满足工况要求。法兰端面上的螺栓孔采用圆周阵列的方式生成，阵列时要注意孔位的起始角度，保证两端法兰安装时的方位符合现场布设要求，

　　避免出现螺栓孔错位无法安装的问题。弯管与法兰连接的位置要做圆角过渡处理，减少应力集中，提升零件的结构强度，避免在压力波动、管路振动的工况下出现连接位置断裂的问题。从安装边界来看，这类零件的整体长度由两端法兰的中心距决定，法兰的外径尺寸要匹配对接管路的法兰标准，安装时需要在两个法兰端面之间加装密封垫片，通过螺栓均匀预紧实现密封，安装过程中要注意弯管的偏转方向与设计方向一致，避免强行扭转造成密封面受力不均。这类零件的建模练习能够帮助设计者掌握基准面偏移、曲面过渡、圆周阵列等常用建模操作，理解管路连接件的设计要点，熟悉法兰连接的装配要求，对于提升非标机械零件的建模能力有很强的实操价值。在实际工程应用中，

　　这类非标准弯管往往需要根据现场的实际测量尺寸进行定制设计，建模时需要充分考虑安装空间的限制，保证弯管的外轮廓不会和周边的设备、管线产生干涉，同时要兼顾加工工艺性，弯管段的曲率半径不能过小，否则会增加铸造或者弯制加工的难度，壁厚要保持均匀，避免加工过程中出现壁厚不均导致的强度问题。对于用于压力管路的这类弯管，设计时还需要校核弯管段的承压能力，根据工作压力计算所需的最小壁厚，法兰的厚度也要满足螺栓预紧力下的刚度要求，避免法兰变形导致密封失效。
