径向发动机连杆结构三维设计

　　在航空活塞动力、小型农用机械、老式航发以及部分特种动力装备的应用场景里，径向发动机的连杆部件是整套动力传递路径里的核心受力构件，区别于直列、V型发动机的并列连杆布局，径向发动机的连杆需要匹配圆周排布的气缸布局，既要承接活塞往复运动传递来的爆发压力，又要将分散的气缸推力汇总传递给中央曲轴，完成往复运动到旋转运动的转换，其结构合理性直接决定整台发动机的运行可靠性、动力输出效率以及大修周期。

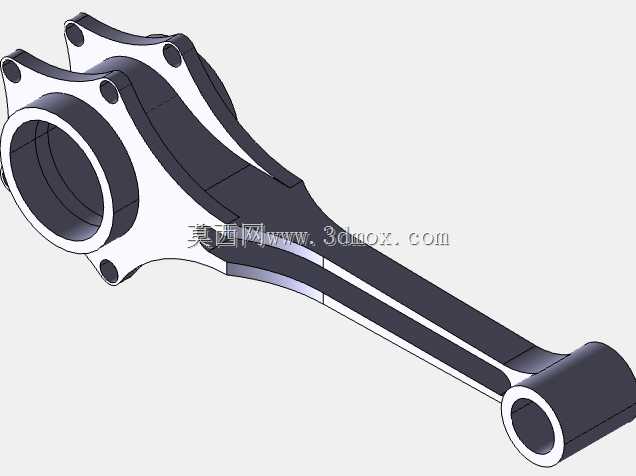

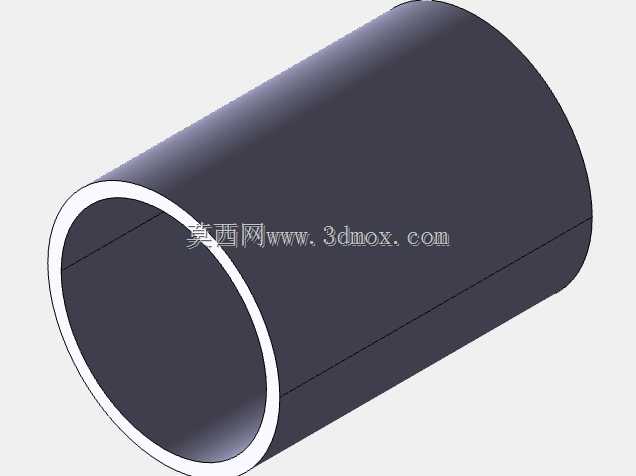

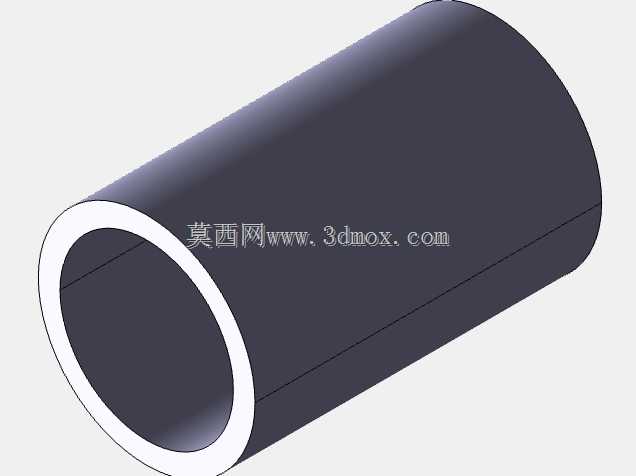

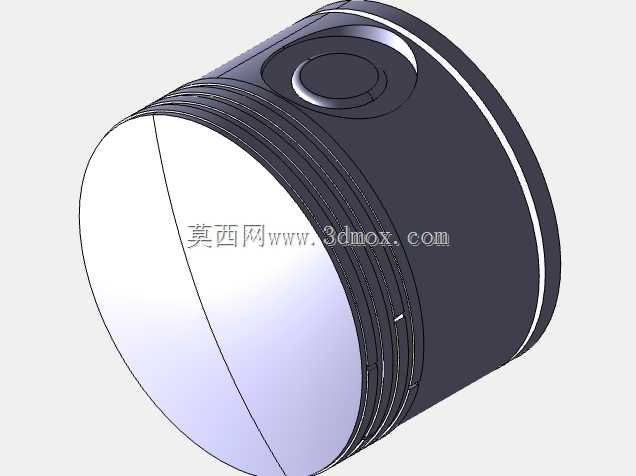

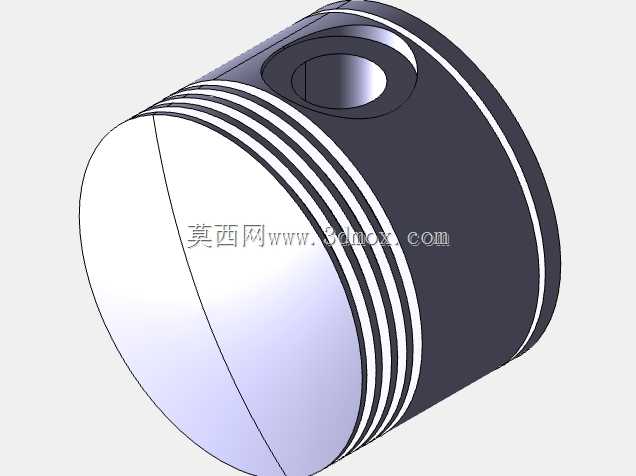

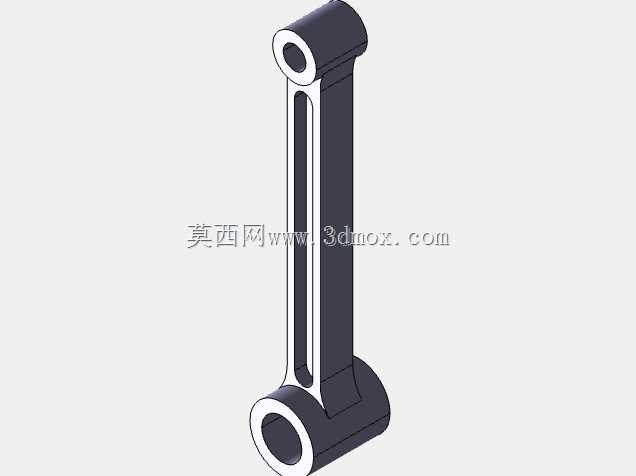

　　从实际功能特性来看，该连杆采用分体式大端与整体式小端的结构布局，小端设置活塞销安装孔，用于和活塞组件铰接，孔位内部预留了衬套安装的壁厚余量，工作状态下可通过衬套缓冲活塞销传递的高频冲击载荷，避免连杆基体直接磨损；杆身采用工字形截面设计，在保证纵向抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料冗余，降低连杆自身的往复运动惯量，减少高转速工况下曲轴需要平衡的惯性力，这一设计在径向发动机上尤为关键——因为径向发动机的多组连杆围绕曲轴呈圆周排布，单根连杆的惯量控制偏差会直接放大整机动平衡的调校难度。大端采用剖分结构设计，用于环抱曲轴的连杆轴颈，剖分面设置精准的定位止口，保证装配后大端孔的圆度公差符合设计要求，避免工作状态下轴瓦出现偏磨、烧蚀的故障。

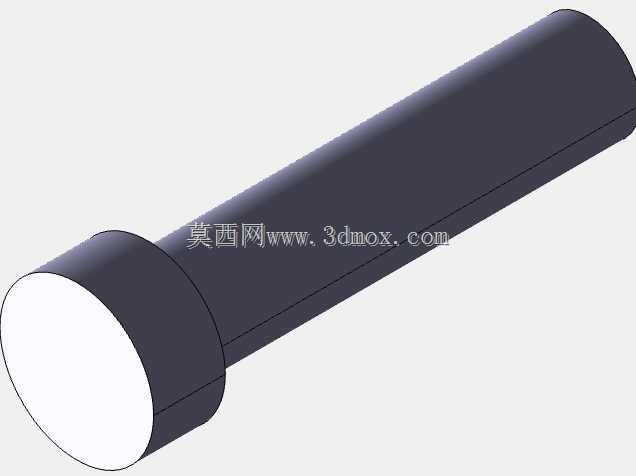

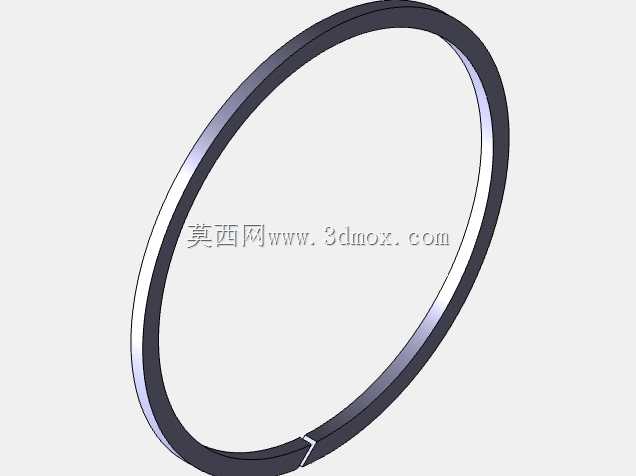

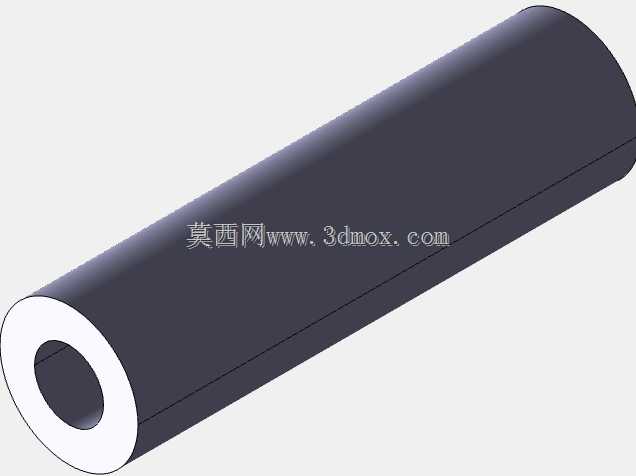

　　设计过程中首先要匹配径向发动机的气缸排布角度，单根连杆的大端、小端中心距需要严格匹配活塞行程与曲轴曲柄半径的几何关系，中心距的尺寸公差需要控制在IT6级精度区间，否则会导致活塞到达上止点时的压缩比偏差超出设计阈值，直接影响发动机的燃烧效率甚至引发活塞撞气门、撞缸盖的严重故障。安装边界层面，小端孔的内径尺寸需要匹配对应排量发动机的活塞销外径，孔位两端设置挡圈槽，用于安装活塞销挡圈，限制活塞销的轴向窜动，避免销子窜出刮伤气缸壁；大端孔的内径需要匹配曲轴连杆轴颈的尺寸，同时预留轴瓦的安装厚度，大端两侧的端面需要和曲轴曲柄臂的侧面保留0.1-0.2mm的轴向间隙，既保证连杆工作时可以随曲轴转动小幅摆动，又不会出现过大的轴向窜动引发异响和异常磨损。杆身的工字形截面的腹板厚度、翼缘高度需要通过有限元受力仿真反复校核，在发动机最大爆发压力工况下，杆身的最大应力需要低于材料屈服强度的1/3，保证足够的安全系数，同时要避开连杆自身的固有频率区间，防止发动机工作转速区间内引发共振，导致连杆疲劳断裂。

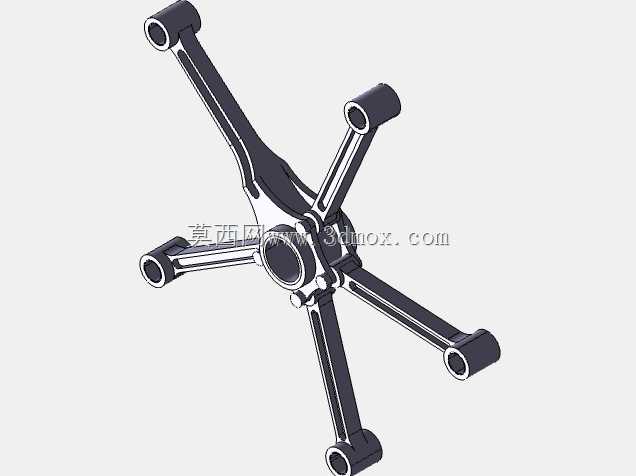

　　在实际装配场景中，该连杆需要和主连杆、副连杆结构配合完成整组径向发动机的动力传递，单根连杆的重量偏差需要控制在设计重量的±2%以内，多缸同组连杆的重量差不能超过5g，否则高转速运行时的惯性力差会引发发动机整体振动超标，加速曲轴轴承、机架固定件的疲劳损坏。杆身表面设计有长条形的减重通槽，在不削弱截面抗弯模量的前提下进一步降低自重，同时可以增加杆身的散热面积，工作过程中可以借助曲轴箱内的飞溅润滑油带走部分热量，避免连杆长期在高温环境下工作出现力学性能下降。大小端的油孔布局需要和曲轴、活塞销的润滑油道对齐，保证压力润滑油可以顺利输送到小端衬套、大端轴瓦的摩擦面，形成稳定的油膜承载，避免干摩擦引发的部件抱死故障。

　　从应用适配性来看，该结构的连杆不仅可以适配传统的星形活塞航空发动机，也可以经过尺寸缩放后应用在小型摩托车径向发动机、固定式发电机组的径向动力单元上，其结构设计逻辑同样可以为其他需要将往复直线运动转换为旋转运动的动力设备提供参考，比如部分高压柱塞泵、往复式压缩机的传动连杆设计，也可以借鉴其工字形杆身、剖分大端的结构思路，在保证结构强度的前提下实现部件的轻量化设计，降低设备运行过程中的无用功损耗。
