喷气发动机结构装配三维设计方案

　　在航空航天动力装备的研发与教学场景中，喷气发动机的结构认知与装配逻辑一直是机械设计从业者、航空相关专业学习者需要掌握的核心内容。这套三维结构设计完整还原了喷气发动机的核心装配关系，从进气端的流线型整流罩到尾部的涡轮喷口组件，每一处结构都遵循实际航空动力装置的工程设计逻辑，没有为了视觉效果做脱离工程实际的夸张变形。

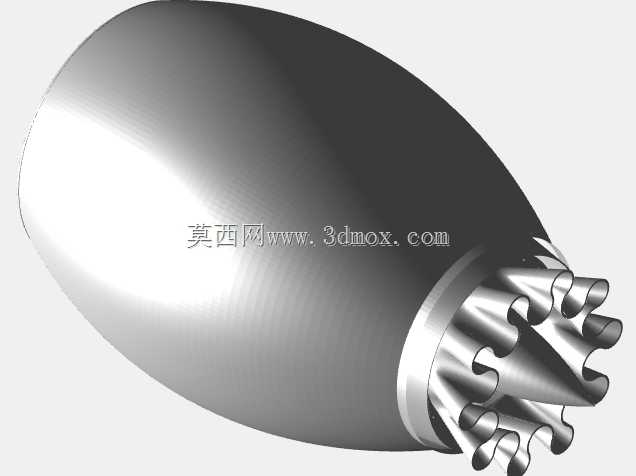

　　从实际应用场景来看，这套结构既可以作为航空动力原理教学的具象化演示载体，也能为小型涡喷动力装置的初期方案设计提供结构参考，帮助设计人员快速梳理核心部件的装配层级，避免在初期方案阶段出现部件干涉、安装空间预留不足的问题。在功能特性上，模型完整呈现了喷气发动机的核心工作流对应的结构布局：前端光滑的椭球形整流罩遵循气动设计要求，曲面曲率连续过渡，能够在进气过程中引导气流平顺进入压气机段，减少进气紊流带来的效率损失；尾部的多组涡轮叶片采用周向均布的装配方式，叶片型面符合气动推力输出的曲面要求，相邻叶片之间的流道间隙经过合理预留，既保证高温燃气能够顺畅通过冲击叶片输出扭矩，也避免了热态工作下叶片受热膨胀出现剐蹭的问题。

　　设计过程中，首先确定的是整机的轴向安装基准，以主轴的中心轴线作为所有部件的装配定位基准，整流罩、压气机段、燃烧室段、涡轮段、喷口段都沿着这条基准轴线依次排布，每一段的连接法兰位置都预留了对应的安装止口，保证装配时的同轴度误差控制在合理范围内。外形尺寸方面，整机采用回转体为主的结构布局，最大外径位于整流罩与中部机匣的衔接位置，从最大外径位置向尾部喷口方向，机匣直径逐步收窄，符合喷气发动机的气动外形收敛要求；安装边界上，整机的主安装节设置在中部机匣的承力位置，对应位置的结构做了局部加厚处理，能够承受整机工作时的推力载荷与振动载荷，安装时需要保证主安装节的支撑平面与整机轴线的平行度符合要求，避免工作时出现附加的弯曲应力。

　　在部件装配逻辑上，涡轮组件与主轴的连接采用周向定位的结构设计，保证涡轮叶片的安装角度一致，避免动平衡超标带来的振动问题；每一片涡轮叶片的根部与涡轮盘的连接槽做了适配设计，装配时能够沿着槽位顺利滑入定位，不需要额外的复杂工装就能完成预装配。机匣部分的分段设计充分考虑了后期维护的需求，相邻机匣段之间采用法兰连接的方式，拆卸对应段的机匣就能直接检查内部的叶片、燃烧室组件，不需要完全拆解整台发动机，符合航空动力装备的维护性设计要求。

　　从结构细节来看，整流罩的内壁做了等厚度设计，在保证结构刚度的前提下尽可能降低整机重量，符合航空装备轻量化的设计原则；尾部喷口的锯齿型边缘设计，能够在气流喷出时加快高温燃气与外界冷空气的混合，降低喷流噪声，这一细节也完全对应实际新一代喷气发动机的喷口设计思路，没有简化省略。整套模型的装配层级清晰，从核心的主轴部件到外部的机匣组件，再到细小的紧固件安装位，都按照实际的装配顺序做了层级划分，设计人员在查看模型时可以按照装配流程逐层拆解，清晰理解每一个部件在整机中的功能定位与安装关系，不管是用于教学演示还是初期方案的结构验证，都能贴合工程实际的使用需求。
