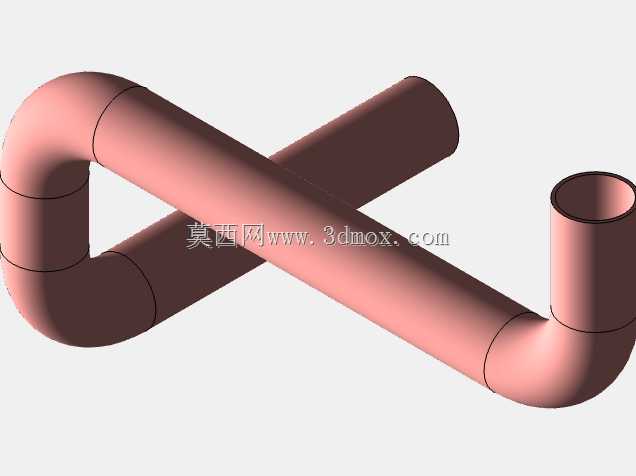

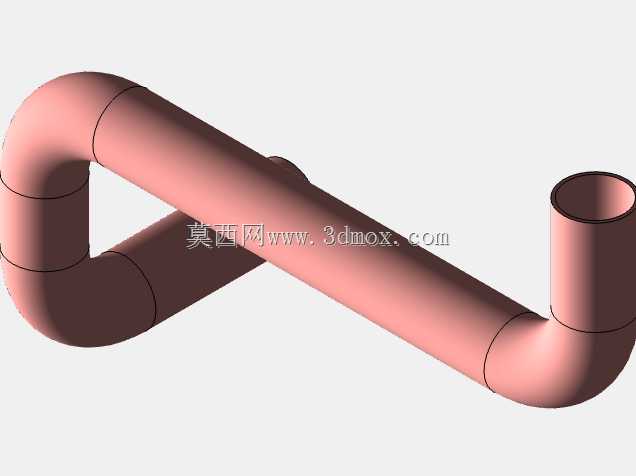

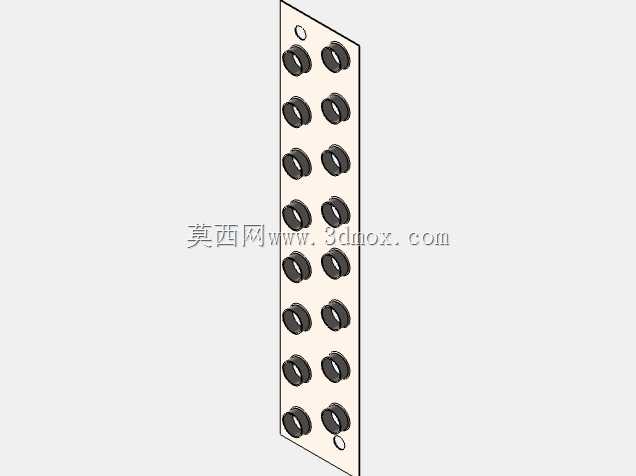

弯管式流体换热结构三维设计

　　在化工生产的物料预热工段、区域供暖的汽水换热机组、商用中央空调的冷媒换热回路、车用散热系统的循环管路中，这类弯管式换热结构都有着非常广泛的落地场景，它不需要额外设置复杂的壳体密封结构，依靠管路自身的弯折形成连续的流道，让两种温度不同的流体在管壁两侧完成热量传递，全程不会出现流体掺混的问题，能很好满足洁净度要求较高的流体换热需求。从实际使用的角度看，这类换热结构最核心的功能是完成不同流体间的可控热量传递，比如在化工连续生产线上，高温反应出料可以通过这类结构把热量传递给待进入反应釜的低温原料，既降低了出料冷却环节的能耗，又减少了原料预热所需的热源消耗，整体能源利用率能提升三成以上；在暖通空调系统里，

　　这类结构可以作为冷媒与循环水的换热载体，把制冷回路的冷量传递到送风侧的循环水中，实现室内温度的稳定调节。做这个结构的三维设计时，首先要考虑的是管路弯折处的流体阻力特性，所有弯角都采用大曲率半径的圆弧过渡，避免直角弯折造成的流体局部滞流，滞流区不仅会大幅提升管路的沿程阻力，增加循环泵的输出功率，长期运行还容易在弯折处积存流体中的杂质，造成管路通径缩小甚至堵塞。设计过程中要先确定单根管路的通径尺寸，通径大小完全匹配配套系统的额定流量，避免通径过大造成材料浪费、通径过小导致流速过高冲蚀管壁；弯折段的曲率半径统一设置为管路通径的2.5倍，这个比例是经过大量流体仿真验证的，既能把局部阻力系数控制在较低水平，

　　又不会因为曲率过大造成整体结构占用空间过多。管路之间的连接采用对接熔焊的结构形式，焊缝位置设置在直管段距离弯折起点至少一倍通径的位置，避开应力集中的弯折区域，避免长期冷热交变工况下焊缝出现疲劳开裂。整个结构的安装边界也做了充分的适配设计，两端的直管段预留了足够的法兰安装操作空间，不需要额外调整周边管路的走向就能完成对接，整体结构的外轮廓没有突出的尖锐结构，吊装和现场安装时不会和周边的设备支架、管线产生干涉。管壁厚度的选取兼顾了承压能力和传热效率，不会因为管壁过厚增加热阻、降低换热效率，也不会因为管壁过薄导致承压能力不足，在额定工作压力下可以长期稳定运行，不需要频繁停机维护。和传统的管壳式换热器相比，

　　这种弯管式的换热结构没有复杂的管板、折流板等内部零件，整体加工难度更低，后期清洗维护也更方便，只需要对管路内部进行常规冲洗就能去除附着的垢层，对于中小流量的换热场景来说，综合使用成本比传统结构低很多。设计时还考虑了热胀冷缩的补偿问题，连续的弯折结构本身就具备一定的形变补偿能力，不需要额外加装膨胀节就能吸收管路工作时的热伸长量，避免管路因为热应力造成变形或者连接处泄漏。
