凹顶结构内燃机活塞结构设计

　　这款凹顶活塞主要适配小排量自然吸气内燃机，在民用代步车辆、小型通用发电机组、园林作业动力设备上都有广泛的应用场景，这类应用场景普遍对运转平顺性、低负荷爆震抑制有较高要求，不需要过高的压缩比来压榨动力输出，反而更看重长期运转的可靠性与燃油混合气的燃烧充分性。从实际装机用途来看，活塞作为内燃机燃烧室的核心运动部件，需要在气缸内完成往复直线运动，配合连杆将燃烧产生的气体压力转化为曲轴的旋转扭矩，整个工作循环中要承受交变的高温燃气冲击、高速往复运动的惯性载荷，以及与气缸壁配合的侧向压力，因此结构设计上的每一处细节都直接影响整机的动力输出效率、运转稳定性与使用寿命。

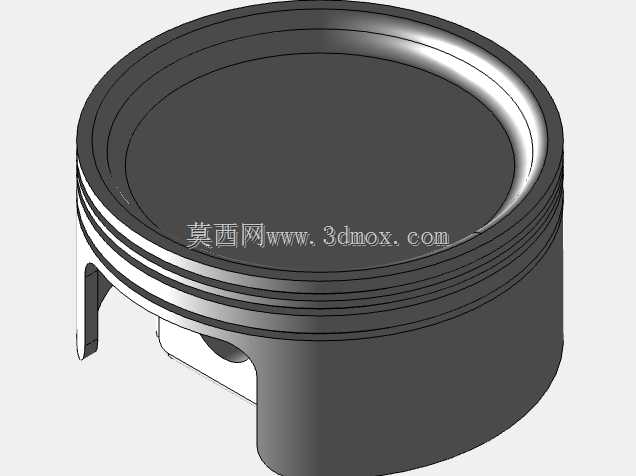

　　从功能特性来看，活塞顶部的浅碗状凹陷是核心设计点，这个凹陷并非简单的造型处理，而是经过流体仿真验证的燃烧室结构组成部分：当活塞运行到上止点附近时，凹陷结构可以引导进气冲程进入气缸的涡流保持稳定形态，让喷入的燃油与空气在凹陷区域形成更均匀的混合气，避免局部混合气过浓或过稀导致的燃烧不完全、积碳堆积问题；同时凹型结构可以适当降低燃烧室的实际压缩比，对于使用常规标号燃油的动力设备来说，能有效降低低转速大负荷工况下的爆震风险，让点火提前角可以保持在更优的区间，提升低扭输出的平顺性。除此之外，顶部凹陷还能优化活塞顶面的热流分布，传统平顶活塞在中心区域容易形成热量堆积，长期高温工况下会出现顶面热变形、材料强度下降的问题，凹型结构可以让高温燃气的热量更均匀地分散到活塞顶部整个区域，配合活塞内部的冷却油腔设计，能将顶面最高温度降低10%到15%，减少热应力集中导致的活塞开裂风险。

　　设计思路上，这款活塞的环带区域设置了三道环槽，最上方两道为气环槽，用来密封燃烧室的高压燃气，避免燃气下窜到曲轴箱影响动力输出，最下方为油环槽，用来刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与机油损耗。环槽的加工精度直接影响活塞的密封性能与使用寿命，设计时预留了合适的环侧间隙，既保证活塞环在高温工况下有足够的膨胀空间，不会出现卡滞断裂的问题，又能避免间隙过大导致的密封失效、泵油过量问题。活塞销座区域采用了对称式加强筋设计，将活塞顶部承受的燃气压力均匀传递到活塞销上，避免销座位置出现应力集中，在高转速往复运动时，加强筋结构还能提升活塞整体的结构刚度，减少活塞裙部的形变，降低与气缸壁的敲击噪音与磨损量。活塞裙部设计为中凸变椭圆型线，常温状态下裙部截面并非正圆形，而是在垂直于活塞销的方向预留了合适的膨胀量，当发动机达到工作温度后，裙部受热膨胀会趋近于正圆形，保证与气缸壁之间的配合间隙处于最优范围，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致活塞拉缸抱死。

　　从安装边界与尺寸配合来看，这款活塞的外径尺寸需要与对应气缸的内径保持严格的分组配合，配合间隙控制在0.02mm到0.04mm之间，根据不同的缸体材质与冷却方式会有细微调整；活塞销孔的同轴度、与活塞轴线的垂直度都有严格的形位公差要求，安装时需要配合对应尺寸的全浮式活塞销，活塞销两端用卡簧限位，避免销子轴向窜动刮伤气缸壁。活塞顶部的凹坑深度、直径尺寸需要与气缸盖的燃烧室形状、气门下沉量匹配，避免活塞运行到上止点时与气门发生运动干涉，在装机验证阶段需要逐一核对活塞在上止点时与气门的最小安全间隙，保证在高转速工况下气门往复运动时不会碰撞活塞顶。环槽的轴向尺寸需要与对应活塞环的厚度匹配，气环的开口间隙在装机时需要调整到规定范围，保证热态下开口不会完全闭合造成活塞环断裂。整个活塞的重量需要与同组其他活塞保持重量差在5g以内，避免曲轴运转时出现不平衡量，导致发动机振动过大、轴承磨损加剧的问题。

　　在实际建模过程中，需要重点关注几个容易出错的结构细节：一是顶部凹坑与活塞顶面的过渡圆角，这个圆角不能过小，否则会在圆角位置形成应力集中点，在交变热载荷与机械载荷的反复作用下容易产生疲劳裂纹；二是环槽的上下端面平面度与粗糙度，直接影响活塞环的密封效果与使用寿命，建模时需要标注明确的加工精度要求；三是活塞销座与裙部的过渡位置，需要做圆滑的大圆角过渡，减少应力集中，同时优化活塞往复运动时的受力传递路径。整个模型的结构细节完全按照实际量产活塞的加工工艺进行还原，没有冗余的非加工特征，所有倒角、圆角、退刀结构都符合实际机加工的工艺要求，可以直接用于结构教学、装配仿真、燃烧室流体仿真分析等场景，也可以作为同类型活塞改型设计的基础参考模型，帮助设计人员快速完成结构迭代，减少重复建模的工作量。
