电力电子设备面板连接器适配衬套结构

　　在电力电子设备的柜体面板装配环节，连接器的安装定位精度直接影响接线可靠性与后期维护效率，这款适配衬套正是针对安德森连接器系列的面板安装场景开发的专用定位配件。日常做电力电子柜体结构设计时，经常遇到面板开孔后连接器安装偏心、插拔受力不均的问题，尤其是大电流安德森连接器，若安装时同心度偏差超过0.3mm，长期插拔使用后很容易出现接触片磨损、接头发热的隐患，这款衬套的核心作用就是填补面板开孔与连接器本体之间的配合间隙，为连接器提供精准的径向定位基准。

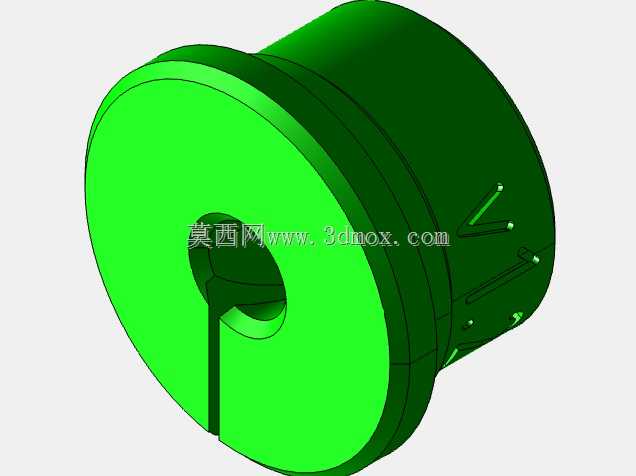

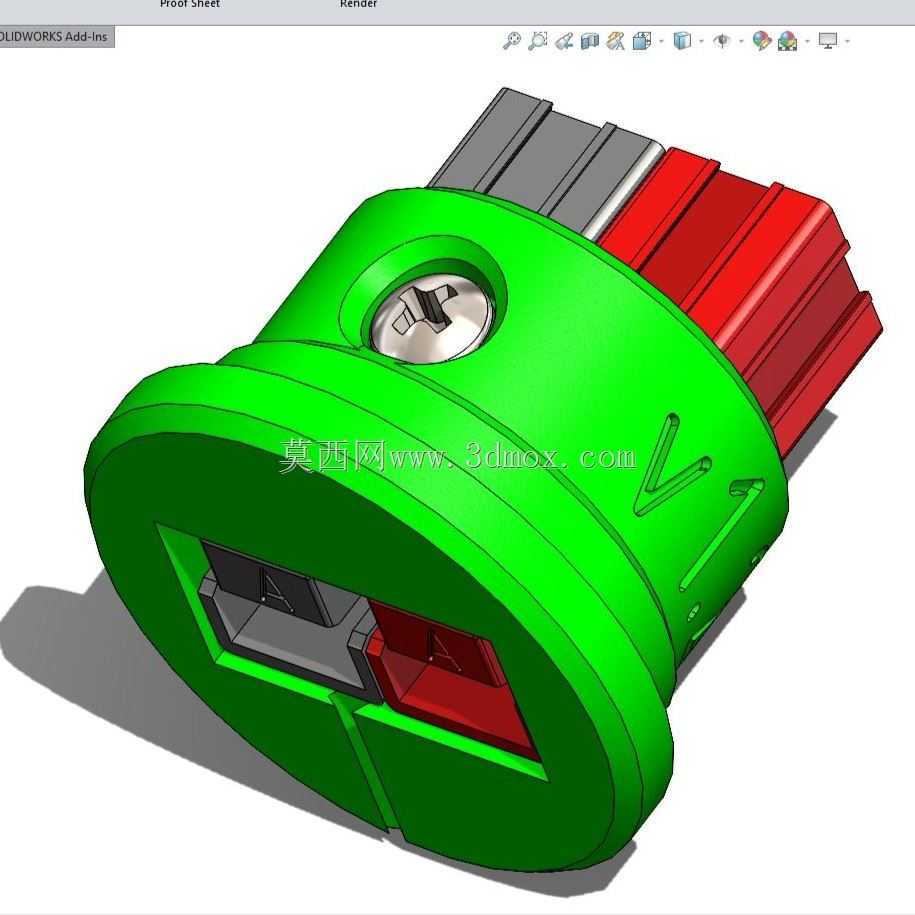

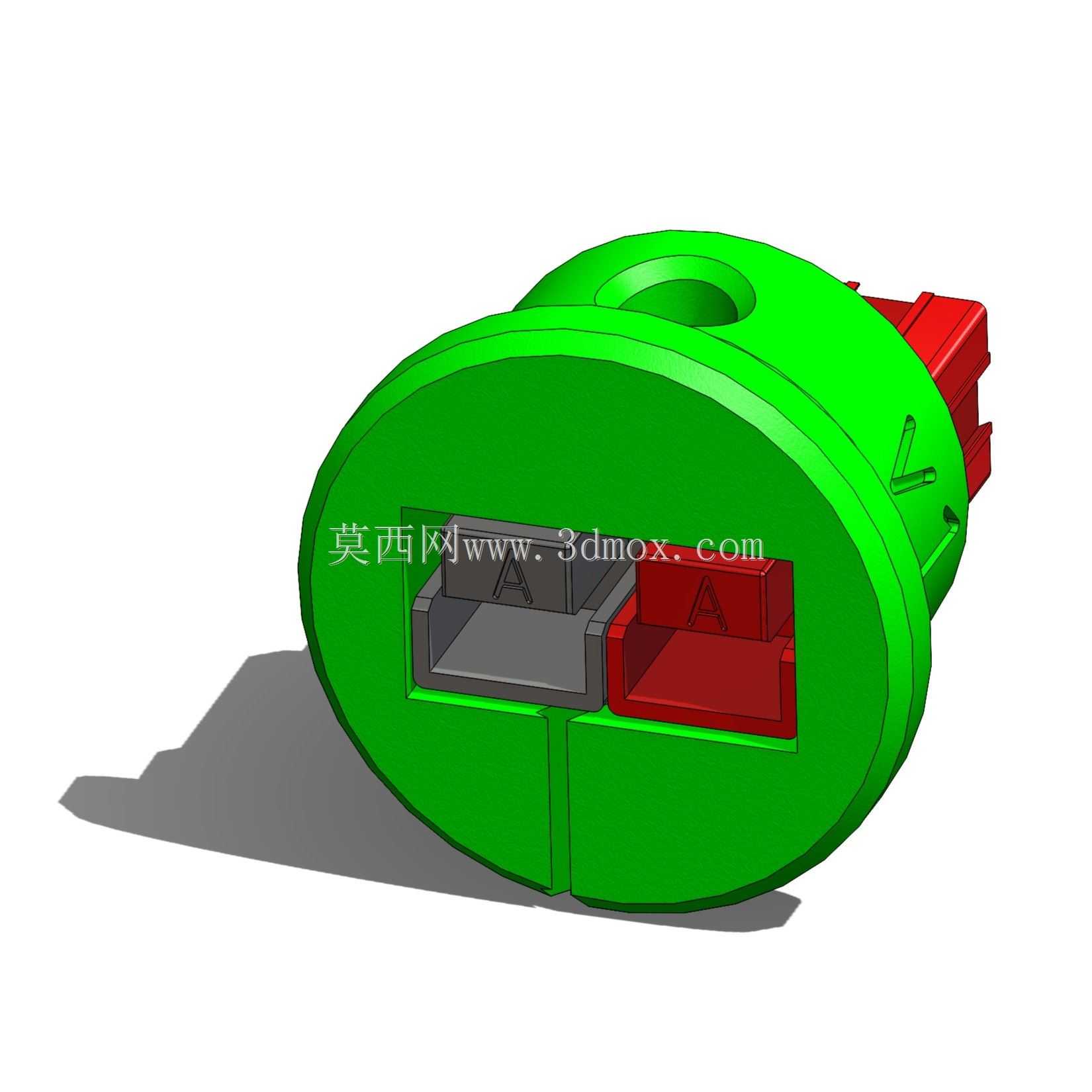

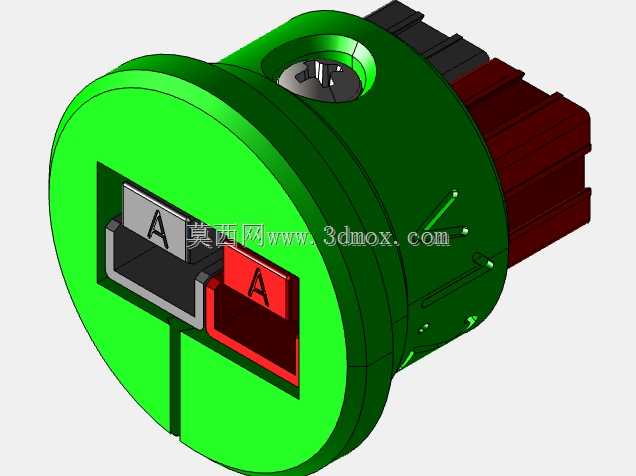

　　从结构设计逻辑来看，衬套采用法兰式安装形态，前端的宽边法兰直接贴合面板外侧，法兰端面做了0.2mm的倒角处理，避免安装时割伤操作人员手部，也能减少面板漆面的刮蹭损伤。衬套主体的内腔型面完全匹配安德森连接器的外壳轮廓，做了正负0.1mm的公差配合设计，既保证连接器可以顺畅推入衬套内部，又不会出现径向晃动的问题。衬套侧壁预留的锁止孔位，对应连接器自带的弹性卡扣，安装时卡扣卡入孔位后即可完成轴向固定，不需要额外加装螺丝固定，能大幅提升现场装配的效率。

　　考虑到电力电子设备内部经常需要适配不同规格的连接配件，这款衬套在初始设计阶段就做了参数化的兼容预留，基础母型保留了足够的结构修改余量，后续如果需要适配不同引脚定义、不同电流等级的同系列连接器，只需要调整内腔的局部型面尺寸，不需要重新设计整体安装结构，就能保证不同配件安装时与面板开孔的同心度一致，避免了为适配不同配件反复修改面板开孔尺寸的问题，能有效缩短整套设备的结构开发周期。

　　从安装边界尺寸来看，衬套法兰的外径比面板开孔直径大6mm，能完全覆盖开孔边缘的毛刺与加工误差，即使面板开孔时出现0.5mm以内的尺寸偏差，法兰边也能完全遮盖，不会影响外观的整洁度。衬套嵌入面板的深度与常用柜体面板的1.5mm、2mm厚度做了适配，安装后衬套后端与面板内侧齐平，不会突出到柜体内部占用布线空间，也不会和柜内的铜排、线束产生干涉。衬套顶部预留的一字型辅助槽，是为了后期维护拆卸时方便用一字螺丝刀撬动，不需要用撬棍硬撬面板，就能把衬套和连接器一起取出，避免拆卸时损坏面板漆面或者连接器外壳。

　　在实际应用场景中，这类衬套多用于储能变流器、UPS不间断电源、大功率充电设备的面板接口位置，这类设备的连接器经常需要插拔操作，对安装的牢固度和定位精度要求较高。以往没有专用衬套的时候，很多现场安装会用玻璃胶或者扎带固定连接器，不仅外观杂乱，长期使用后胶层老化还会导致连接器松动，存在安全隐患。这款衬套采用硬质绝缘材质制作，本身具备一定的绝缘性能，即使连接器外壳出现轻微的漏电情况，也能起到一层绝缘防护的作用，提升设备的使用安全性。

　　做结构设计时需要注意，这款衬套的安装开孔需要按照衬套主体的外径来加工，推荐开孔公差取H7级别，能保证衬套嵌入后不会出现松动。如果是在薄钢板面板上安装，不需要额外做沉孔处理，法兰边直接贴合面板表面即可；如果是在绝缘板材面板上安装，可以在法兰背面涂少量的密封胶，提升接口位置的防护等级，避免灰尘或者水汽从开孔位置进入设备内部。衬套的内腔型面做了防滑的细纹处理，连接器推入后和衬套内壁之间有足够的摩擦力，即使受到外力拉扯线束，连接器也不会从衬套中脱出，能有效提升接线的可靠性。
