多针式提前放电接闪装置结构设计

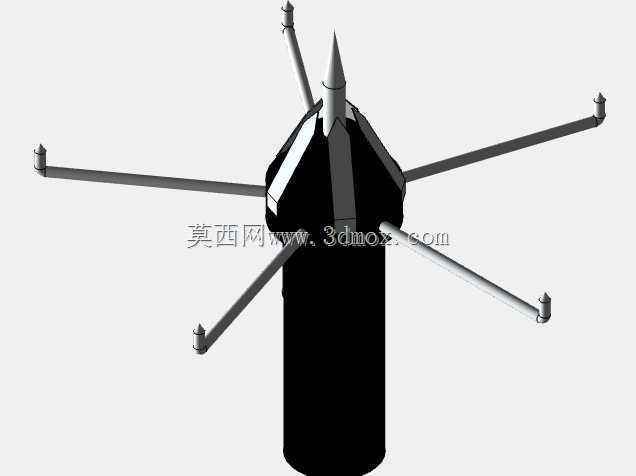

　　在民用建筑、工业厂区、电力场站的直击雷防护体系中，接闪装置是拦截雷电先导、引导雷电流入地的核心前端构件，本次设计的多放射针式接闪结构，针对传统单针接闪装置保护范围有限、接闪效率受安装高度制约的痛点做了结构优化，适配交流稳压供电系统周边、变配电设施顶部、高耸构筑物顶端的防雷布设需求。从结构设计逻辑来看，中心主接闪针采用锥状收尖结构，锥角控制在15度区间，既保证尖端电场畸变效应满足提前触发放电的要求，也兼顾了高空风载荷下的结构刚度，避免细长针体在强风环境下产生谐振变形。围绕中心基座呈放射状均匀布设的六根侧向接闪臂，每根臂长与中心主针高度保持1.2:1的比例关系，臂体末端同样做收尖处理，整体形成多尖端协同的电场增强结构，

　　相比同高度单针接闪装置，同等安装高度下的雷电保护半径可提升约40%，能够覆盖下方更大范围的配电设备、建筑屋面区域。基座部分采用多面棱台的聚拢式结构，所有接闪臂与中心主针的导电连接面均设计为嵌入式搭接结构，搭接接触面积不小于120平方毫米，保证雷电流泄放时的导通可靠性，避免连接点因接触电阻过大产生局部过热问题。基座下部预留的圆柱形安装段，直径适配常规防雷支架的标准安装管径，安装段上设计有两组对称的顶丝定位孔，现场安装时无需额外焊接，通过顶丝紧固即可完成与下部支撑杆的可靠连接，安装边界适配外径40毫米到60毫米的各类金属支撑管，适配性覆盖市面上绝大多数防雷支架的安装规格。从实际应用场景出发，该结构的风阻设计经过针对性优化，

　　放射状接闪臂采用圆形截面杆件，相比片状结构可降低35%左右的正面风阻，在沿海强风区域、高海拔风压较大的场站安装时，能够有效降低结构整体受风载荷，减少支架倒伏的风险。所有外露导电构件的棱边均做R2圆角过渡处理，避免尖端产生不必要的电晕放电，降低正常工况下的电能损耗与电磁干扰。在功能特性层面，多尖端结构能够在雷电下行先导发展到距离保护目标一定高度时，率先产生向上的迎面先导，提前触发接闪过程，缩短雷电击穿空气的时间，减少雷电绕击到下方被保护设备的概率，尤其适合布置在交流稳压设备、户外变压器、精密供电装置的周边，为供配电系统提供直击雷防护屏障。设计过程中充分考虑了长期户外运行的结构可靠性，接闪臂与中心基座的连接位置设置有加强筋结构，

　　每根接闪臂与基座的连接焊缝长度不小于臂体周长的三分之二，保证连接强度满足12级台风下的载荷要求。整个结构的导电通路无绝缘断点，从各个接闪尖端到下部安装段的直流电阻控制在0.03欧姆以内，保证数十千安级别的雷电流能够顺畅泄放到接地网，不会在结构内部产生电位差引发反击事故。不同于传统单针接闪杆需要靠增加高度来扩大保护范围的设计思路，该结构通过多尖端的电场叠加效应，在不提升整体安装高度的前提下拓展保护范围，能够降低对支撑结构的强度要求，减少现场安装的施工成本，尤其适合在已有建筑屋面、已投运配电场站的防雷改造项目中使用，不需要对原有支撑结构做大幅加固即可完成布设。
