带安装法兰的交流稳压部件结构设计

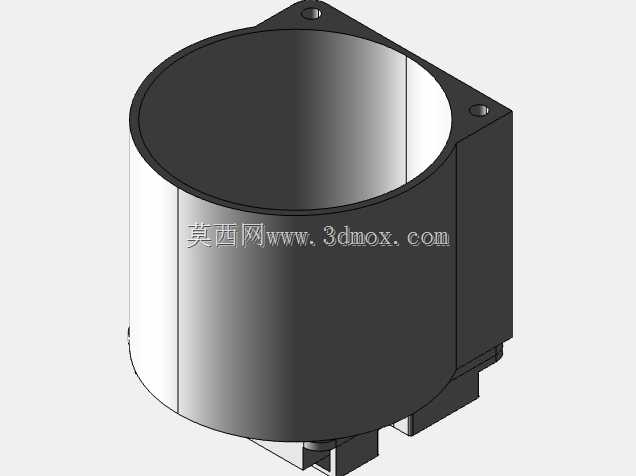

　　在工业低压配电、精密实验设备供电、小型工控机柜集成这类对输入电压波动有严苛要求的场景里，这类带侧装法兰的圆柱型稳压部件是很常见的核心功能单元，不同于传统开放式绕线的稳压结构，这个设计把核心的稳压绕组、调压控制模块全部集成在封闭的金属壳体内，既可以规避车间内金属粉尘、切削液飞溅对内部绕组的侵蚀，也能通过金属壳体形成电磁屏蔽层，减少周边伺服驱动器、变频设备的电磁干扰串入稳压回路，影响输出电压的稳定性。从结构设计的逻辑来看，主体采用圆柱腔体是匹配内部环形绕线的绕组形态，环形绕组本身的磁路闭合度更高，漏磁比叠片式结构小很多，圆柱壳体可以完全贴合绕组的外轮廓，不需要额外做异形的腔体避让，既减少了壳体加工时的材料浪费，

　　也能让绕组和壳体内壁的贴合度更好，工作时绕组产生的热量可以直接通过金属壳体向外散出，不需要额外加装散热鳍片就能满足中小功率工况下的散热需求，对于安装空间紧凑的小型设备来说，这种结构的空间利用率比方形叠片结构高15%左右。顶部的两个对称安装孔是做嵌入式安装用的，在做机柜面板集成的时候，可以直接把整个部件从面板预留的圆孔处推入，通过顶部法兰的两个孔位拧入紧定螺钉，就可以把整个部件固定在面板上，不需要在机柜内部额外做安装支架，也不用预留后部的固定操作空间，对于深度尺寸紧张的壁挂式机柜、桌面式测试设备来说，这种安装方式的适配性很强，安装时只需要在面板上加工对应直径的圆孔和两个螺纹定位孔即可，加工难度很低，现场装配的时候一个工人就能完成安装，

　　不需要额外的辅助固定件。壳体下部伸出的接线端结构做了凸台避让，接线的时候导线可以顺着凸台的方向引出，不会和安装面板的背面产生挤压，避免导线绝缘层被面板边缘割破造成短路风险，凸台的尺寸刚好可以匹配常规的绝缘护套，接线完成后可以直接套上绝缘护套，不需要额外做绝缘防护处理。设计的时候特意把壳体的棱角做了小圆弧过渡，一方面是避免安装的时候尖锐棱角划伤操作人员的手部，另一方面也可以减少壳体在冲压加工时的应力集中，提升壳体的结构强度，在设备运输或者受到小幅振动的时候，壳体不会因为应力集中出现开裂变形。从安装边界来看，这个部件的主体圆柱外径是和面板开孔尺寸直接匹配的，顶部法兰的外径比主体圆柱大出一圈，刚好可以卡在面板外侧，

　　安装后不会出现部件向机柜内部滑落的问题，下部的接线凸台突出主体的尺寸控制在常规接线端子的最小安装距离内，不会和机柜内部的其他走线、元器件产生干涉。在实际选型应用的时候，这种结构的稳压部件很适合用在小型精密检测设备、实验室台式仪器、小型工控终端这类设备里，这类设备本身的内部空间有限，对供电稳定性的要求高，同时设备本身的振动幅度很小，不需要额外做减震结构，这种集成式的封闭结构刚好能匹配这类场景的需求，不需要额外设计防护外壳、安装支架，直接选型后就可以嵌入安装，能大幅缩短结构设计的周期，也能减少装配时的零件数量，降低整体的装配成本。做三维建模的时候，要重点注意顶部法兰两个安装孔的位置度，必须和主体圆柱保持同轴对称，不然安装的时候会出现法兰和面板贴合不严的问题，下部接线凸台的位置也要和内部绕组的接线端位置完全对应，不然生产装配的时候会出现接线端无法伸出壳体的问题，壳体的壁厚要根据功率大小做匹配，既要保证足够的结构强度，也要控制整体的重量，避免安装后长时间使用出现面板变形的问题。
