StratasysF123工业级熔融沉积成型设备

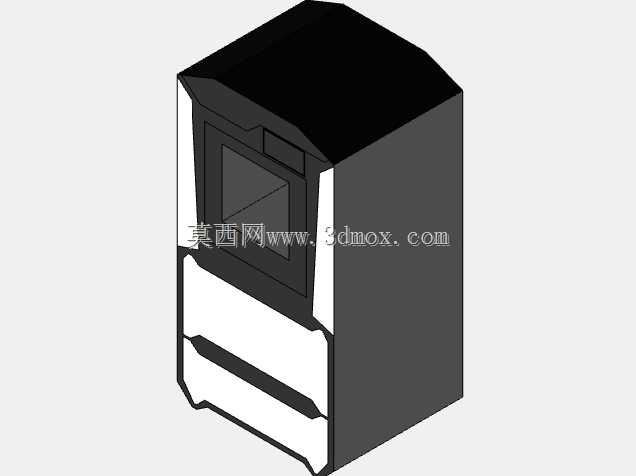

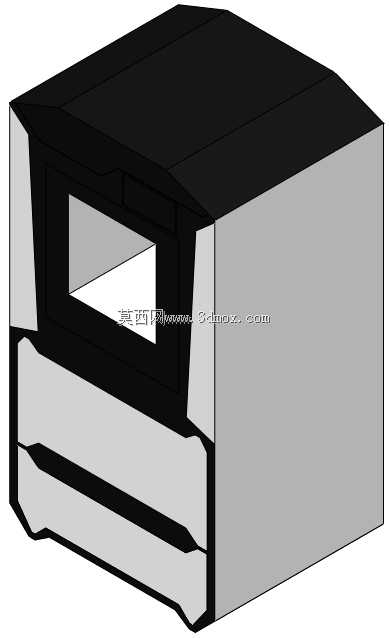

　　在工业级增材制造的落地场景中，桌面级工业FDM设备一直是中小批量原型制作、工装夹具快速打样的核心载体，StratasysF123系列设备的三维结构设计，完全围绕车间、设计室的实际使用需求展开，没有多余的装饰性结构，每一处外形轮廓都对应实际的功能边界。从设备的整体布局来看，整机采用封闭式立方主体结构，这种结构首先是为了构建稳定的成型腔温场，设备前部的透明观察窗采用内嵌式安装，既可以在打印过程中直观观察成型状态，又不会破坏腔体的密封保温性能，观察窗的边框做了内凹的加强筋设计，避免长期开合或者温差变化导致窗体变形漏温。设备前部下方的抽拉式结构是成型平台的取件舱门，舱门的开合轨迹做了前置避让设计，打开时不会和前方的操作台面、

　　放置的工具产生干涉，抽拉导轨隐藏在机身侧部的蒙皮内部，既避免粉尘进入导轨影响滑动顺畅度，也让整机外表面保持平整，日常清洁维护时只需要擦拭外表面即可，没有容易积灰的外露缝隙。设备顶部采用大角度斜切的一体化顶盖设计，这个结构一方面是为了容纳内部的耗材存储舱、XY轴运动机构的上部安装空间，另一方面斜切的顶面可以避免车间环境中杂物堆积在设备顶部，日常作业时掉落的废料、工具会顺着斜面滑落，不会长期积压在顶盖上影响设备散热。机身侧面的蒙皮采用快拆式的卡扣安装结构，不需要额外工具就可以拆开侧面板，对内部的运动导轨、送丝机构、温控模块进行日常维护，侧面板上预留的隐形通风栅格和内部的散热风道完全对齐，既保证设备内部电子元件、驱动模块的散热需求，

　　又不会让车间的粉尘直接大量进入设备内部。从安装边界来看，整机的占地面积控制在小型工业设备的适配范围内，不需要额外做特殊的地基处理，放置在标准的工业工作台面上就可以稳定运行，设备后部预留的走线槽、接口安装位都做了内凹处理，外接电源线、数据线、气管的时候，插头不会突出到机身轮廓之外，设备贴墙放置时也不会压到线材，预留的后部散热间隙只需要15厘米就可以满足通风需求，适合空间有限的设计工作室、车间快速打样区布置。在功能结构的设计逻辑上，这款设备把耗材仓集成在机身内部的恒温区域，避免工业车间环境温湿度变化影响耗材性能，送丝路径做了最短化的直线设计，减少长距离送丝导致的堵头、送丝阻力过大问题，成型腔的内部框架采用整体式焊接结构，保证长期运行过程中运动机构的安装基准不会偏移，打印大尺寸工件的时候也能保持稳定的精度。设备前部的操作交互区域没有做突出的外置操作屏，而是把操作模块集成在前部舱门的上方区域，操作人员站在设备正前方就可以完成所有操作，不需要侧身或者弯腰调整参数，符合人机工程学的操作高度设计。从实际应用场景来看，这款设备可以覆盖产品研发阶段的外观原型验证、功能件测试、生产线上的工装夹具快速制作、小批量定制零件生产等需求，封闭式的结构设计可以保证ABS、PC等工程材料打印过程中的温场稳定，减少零件翘曲变形的概率，整机的外轮廓没有尖锐的外凸棱角，所有边角都做了圆角过渡，在人员走动频繁的车间环境中可以避免磕碰伤人，

　　底部的可调支撑脚可以根据放置地面的平整度调整高度，保证设备水平放置，避免运动机构运行时因为倾斜产生振动影响打印精度。在三维建模过程中，这款设备的结构拆分完全按照实际的装配逻辑来做，外蒙皮、内部框架、运动机构安装位、舱门结构、观察窗结构都做了独立的零件拆分，每一处配合间隙都参考实际的钣金加工、注塑件加工的公差要求来设置，比如舱门和机身的配合间隙控制在均匀的1.5毫米，既保证开合顺畅，又不会有过大的缝隙影响腔体保温，观察窗的安装槽预留了密封胶条的安装空间，和实际设备的装配工艺完全匹配。设备的整体重心设计偏下，底部的框架重量占比超过整机的60%，即使在高速打印运动机构快速移动的时候，整机也不会产生明显的晃动，不需要额外做地脚固定就可以稳定运行，这种设计对于需要经常调整设备位置的打样车间来说非常友好，不需要重新调平就可以快速移位投入使用。
