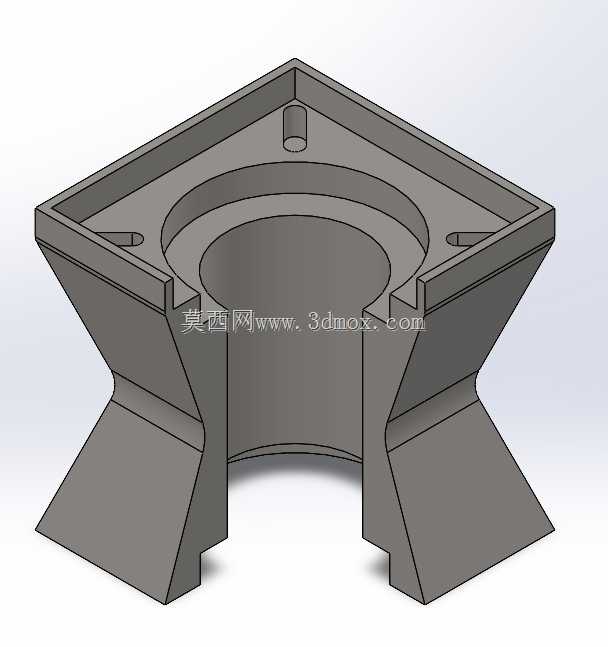

这款零件是三维机械设计能力认证考核中常用的典型练习构件,日常也可作为小型设备的底部支撑支座使用,在桌面型检测设备、小型实验台架、轻型输送线的端部支撑场景中十分常见,主要承担上部承载构件的定位、载荷传递与安装固定作用。从结构设计逻辑来看,零件整体采用上下对称的收腰式构型,顶部为正方形安装基准面,中心设置大直径圆形沉孔,用于容纳上部回转类构件的定位轴颈,避免配合时出现轴向窜动;顶面四个边角位置预留了小型安装柱位,可穿设紧固螺钉实现与上部构件的刚性连接,边角处还做了局部减胶的三角凹槽设计,在不降低整体结构强度的前提下减少材料用量,同时避免注塑或铣削加工时出现应力集中导致的变形。零件中部采用向内收窄的锥台过渡结构,相比直壁式支撑结构,
这种构型能在相同材料用量下获得更高的抗扭与抗弯刚度,承受偏载时的应力分布更均匀,不会在根部出现应力突变断裂的风险;下部同样为向外扩展的正方形支撑脚,与顶部安装面尺寸保持一致,放置在安装基准面上时接触面积充足,不需要额外加装地脚垫片即可获得足够的支撑稳定性,四个支撑脚的内侧预留了卡槽结构,可快速卡入设备底板的定位凸台,安装时不需要反复调整对位,能有效缩短现场装配的调校时间。从安装边界尺寸来看,零件的整体外轮廓为正方形,长宽尺寸一致,总高度约为边长的二分之一,中心沉孔的深度约占总高度的三分之二,沉孔内径与上部配合轴颈采用间隙配合公差,既保证装配时的顺畅度,又不会出现过大的配合间隙导致上部构件晃动;
顶部安装柱的中心距与上部构件的安装孔位完全匹配,柱位高度略高于顶面,装配时螺钉锁紧后能提供足够的预紧力,不会出现连接松动的问题。在建模练习层面,这款零件涵盖了拉伸凸台、拉伸切除、倒角、镜像、基准面创建等多个SolidWorks基础建模命令,是考核初学者对草图约束、特征顺序、对称结构建模逻辑掌握程度的典型案例,练习者在建模过程中需要先确定中心对称基准,从顶部轮廓草图开始绘制,先完成主体支撑结构的拉伸,再依次切除中心沉孔、边角凹槽、底部卡槽,最后对所有锐边做倒角处理,建模过程中需要注意特征的父子关系,避免出现参考丢失导致的特征报错,同时要保证所有对称结构的尺寸完全一致,符合工程制图的对称度公差要求。在实际工程应用中,
这类支座零件常采用铝合金6061材质通过铣削加工制作,或是采用ABS工程塑料注塑成型,根据承载载荷的大小选择对应材质,轻型载荷场景下塑料材质即可满足使用需求,重载场景下则需要选用金属材质并做表面阳极氧化处理,提升耐磨与抗腐蚀性能。零件的所有安装面都做了平面度公差要求,保证安装后上部构件的水平度符合设备运行精度要求,中心沉孔的同轴度公差控制在0.02mm以内,避免上部回转构件转动时出现偏心抖动的问题。
