多轴联动滚轮式传动连接组件结构

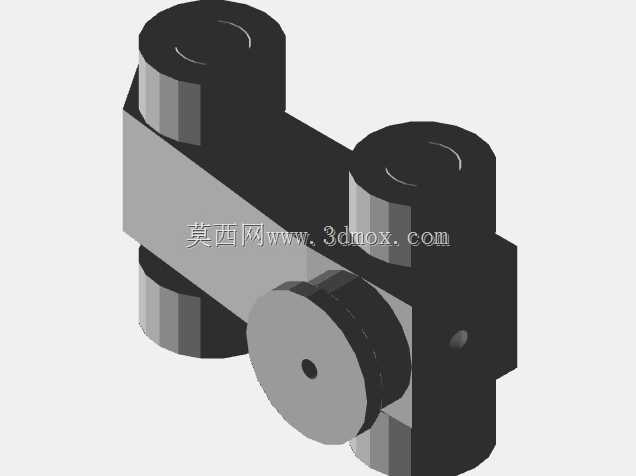

　　该滚轮式传动连接组件主要应用于小型自动化输送线、物料分拣机构的动力传递工位，也可适配桌面级非标设备的行程换向传动场景，在轻工包装、电子元器件组装生产线中，这类组件常作为辅助传动单元，承担小载荷下的动力转向、滚轮组同步驱动的功能，相比传统齿轮啮合传动，该结构的滚轮接触形式可降低硬接触带来的噪音，同时在遇到轻微卡滞时能通过滚轮的微量滑动避免刚性冲击损坏驱动端部件。从结构设计层面看，组件采用主体基座加双侧滚轮组的布局，基座为一体化铣削成型的块状结构，中部设置的单轮偏心调节位可通过调整该轮的伸出量，张紧配套的传动带或摩擦驱动条，无需额外增加张紧轮支架，减少了整体安装占用空间。双侧对称布置的四个圆柱滚轮采用同轴嵌套设计，

　　滚轮内孔预留了轴承安装位，可适配标准微型深沟球轴承，滚轮外圈做了圆弧过渡处理，避免与传动件接触时出现边缘切割磨损，基座侧面预留的定位销孔与螺纹安装孔，可直接通过内六角螺栓固定在设备安装板上，安装基准面做了0.8级粗糙度的铣平处理，保证安装后滚轮组的同轴度公差控制在0.02mm以内，避免传动过程中出现偏载抖动。设计过程中优先考虑了小空间下的传动适配性，整体结构的外轮廓边界控制在紧凑范围内，横向最大尺寸不超过常规直线导轨滑块的安装宽度，纵向高度可适配10-30mm厚度的设备安装板空间，滚轮的突出高度经过反复校核，既保证与传动件的有效接触面积达到8mm以上，又不会突出过多导致与周边走线、其他运动部件发生干涉。组件的受力路径经过优化，

　　驱动端的动力通过中部调节轮传递到双侧滚轮组时，基座的加强筋结构可将受力分散到整个安装面，避免局部应力集中导致基座变形，在长期10N·m以下的载荷工况下，基座的形变量可控制在0.01mm以内，保证传动精度的稳定性。实际应用中，该组件可根据不同的传动需求更换不同材质的滚轮外圈，比如输送纸质物料时可包裹橡胶层增大摩擦力，输送硬质塑料件时可采用POM材质滚轮降低磨损，基座的安装孔位采用长圆孔与圆孔组合的形式，允许安装时存在±1mm的位置调整余量，降低了安装板的加工精度要求，适合非标设备快速组装的需求。在维护层面，该结构无复杂的内腔油路，滚轮轴承可通过定期加注润滑脂实现长期免维护，中部调节轮的锁紧螺丝设置在基座侧面，

　　无需拆解整个组件即可完成张紧度调整，大幅降低了设备运维的时间成本。针对不同的安装场景，该组件还可通过更换不同长度的连接轴，调整双侧滚轮的间距，适配不同宽度的传动带或摩擦条，无需重新加工基座主体，提升了结构的通用适配性。建模过程中所有配合面均按照基孔制公差要求设置，轴承安装孔采用H7公差等级，与轴承外圈实现过渡配合，滚轮与轴的配合采用h6公差，保证转动顺畅无卡滞，所有棱角处均做了C0.5的倒角处理，避免安装时划伤操作人员，也减少了应力集中点。
