油罐壁面缺陷检测磁力轮爬壁检测装置

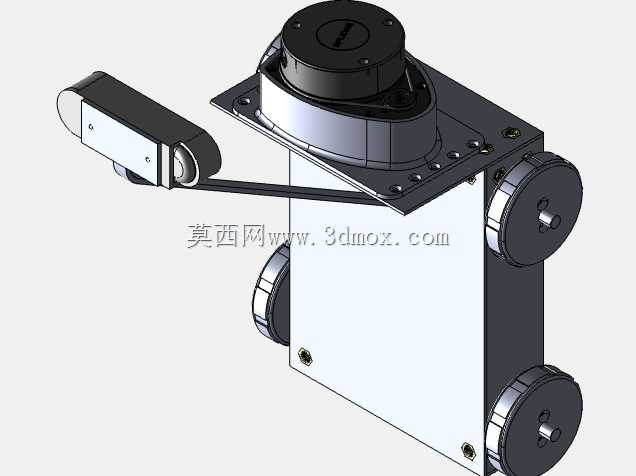

　　在石化储运领域，立式储油罐、车载油箱等密闭金属腔体的内壁腐蚀、焊缝裂纹、涂层破损类缺陷，长期依赖人工开罐进舱检测，不仅需要提前排空介质、通风置换，作业人员还面临受限空间中毒、坠落的安全风险，检测效率低且漏检率受人员经验影响波动大，这款磁力轮式壁面检测装置正是针对这类场景开发的原位检测载体。整机采用模块化分体式布局，核心行走单元依托N52牌号烧结钕铁硼永磁轮提供吸附力，磁路做了闭合优化，磁通量集中在轮体与金属壁面的接触弧面，不会对周边电控元件产生磁干扰，单轮额定吸附力留有2.5倍安全余量，可在6mm以上厚度的碳钢壁面实现垂直攀爬、倒置行走，即便壁面存在少量油污、薄锈层，也不会出现打滑失稳的情况，行走轮外圈包覆聚氨酯耐磨层，

　　避免刮伤油罐内壁的防腐涂层。感知单元布置在机身前端的悬臂支架上，集成深度感知模块、图像采集单元与激光扫描组件，悬臂做了阻尼铰接设计，可根据壁面曲率自适应调整检测头的俯仰角度，保证检测端面与壁面始终保持恒定工作距离，避免因壁面局部变形导致的检测数据失真，图像采集单元可捕捉0.1mm宽度的表面裂纹，激光扫描组件可获取壁面腐蚀凹坑的深度数据，所有采集数据通过机身内置的边缘计算单元实时预处理后存储，无需实时回传大容量数据，适配密闭金属腔体内信号屏蔽的作业环境。机身主体采用6061铝合金铣削加工的框架式结构，电控仓做了密封处理，密封等级满足淋溅工况防护要求，可应对罐内凝露、少量残留介质飞溅的使用场景，仓内集成运动控制板、

　　电源模块与数据存储单元，供电采用高密度锂聚合物电池组，续航可覆盖单台1000立方储油罐的全壁面检测作业。整机外形尺寸做了紧凑化设计，宽度控制在200mm以内，可通过油罐侧壁的标准人孔进入罐内作业，无需额外开设工艺孔，行走轮的轮距经过匹配计算，可跨越壁面5mm以内的焊缝凸起、局部变形台阶，不会出现卡滞。设计阶段针对壁面行走的倾覆风险做了重心优化，整机重心落在行走轮组围成的支撑面中心偏下位置，即便在曲面罐壁上行走，也不会出现侧翻、吸附失效的问题，磁轮的磁力参数经过反复校核，既保证足够的吸附安全系数，又不会因为磁吸力过大导致行走阻力过高、能耗过大。这款装置可替代人工完成密闭金属腔体的内壁缺陷排查作业，无需提前对罐体进行排空置换，

　　大幅缩短检测周期，降低作业安全风险，采集的缺陷数据可直接对接储罐完整性管理系统，为储罐的运维决策提供量化数据支撑，结构设计上预留了扩展接口，可根据检测需求替换不同的检测探头，适配防腐层测厚、焊缝探伤等不同的检测作业需求。
