JGA25-370型130转直流行星减速电机结构

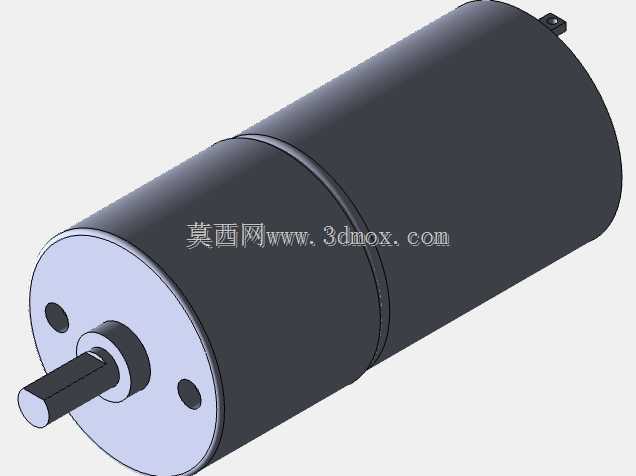

　　这款JGA25-370规格的减速驱动部件，在小型自动化设备、民用智能装置、教学实验平台里的应用覆盖率非常高，做小型设备结构选型的时候，经常会碰到需要低转速大扭矩输出的场景，普通的370直流电机空载转速动辄上万转，根本没法直接带动负载，必须搭配减速箱把转速降到可用区间，同时放大输出扭矩，这款130转的型号刚好卡在很多小型装置的转速需求区间里。从结构设计来看，整机采用同轴直联布局，驱动电机段和行星减速段集成在同一圆柱壳体内，输出轴和电机轴保持同轴线，这种布局最大的优势就是安装的时候不需要额外做偏置避让，设备上只要预留对应直径的圆柱安装位，配合尾部的安装固定耳，就能快速完成装配，不需要复杂的对中调整。

　　输出端采用单出轴设计，轴径做了标准化适配，市面上常见的联轴器、同步带轮、小型齿轮都能直接匹配安装，端盖上预留的两个安装孔位，刚好对应25mm直径减速箱的标准安装孔距，不管是用螺丝直接锁在设备安装板上，还是搭配配套的固定支架，都能保证安装同轴度，不会出现运行时输出轴偏摆扫膛的问题。实际使用场景里，这个转速规格的减速电机常被用在小型电动窗帘的驱动模块、桌面级小型传送带的动力端、智能小车的驱动单元、自动投喂装置的出料机构上，130转的输出转速搭配减速后的扭矩，既能带动常见的轻负载做匀速运动，又不会因为转速过高导致机构动作过快失控，不需要额外再加调速电路就能满足很多定速运行场景的需求。

　　设计建模的时候，要特别注意整机的外径尺寸边界，减速段壳体直径25mm，电机段壳体和减速段做了等直径设计，整根圆柱壳体的外圆公差要控制在合理范围，不然安装的时候会出现卡滞，没法塞进预设的安装孔位里。尾部的固定耳是突出壳体的小凸台结构，上面的安装孔中心和壳体轴线的相对位置要做准，不然锁螺丝的时候会把整机拉偏，导致输出轴和安装面不垂直，长期运行会加速输出轴轴承的磨损，甚至出现轴封漏油、齿轮打齿的问题。内部的传动结构是多级行星减速排布，建模的时候要注意每一级行星架的定位台阶，还有内齿圈和外壳的过盈配合尺寸，虽然外观上看不到内部结构，但做装配干涉检查的时候，必须保证各级齿轮的侧隙在合理范围，不能出现传动卡滞或者间隙过大的问题。

　　输出轴的台阶尺寸也要做准，和端盖轴承的配合段、伸出端的装配件配合段，公差要符合小型电机的行业通用标准，不然用户拿到模型做配套结构设计的时候，会出现轴和配件装不上，或者轴承位太松跑外圈的问题。另外整机的出线位置在尾部，建模的时候要预留出线的空间，不要让安装结构和出线位置干涉，很多新手做设备设计的时候经常忽略出线空间，最后装配的时候把线压在安装面和电机壳体之间，磨破绝缘层导致短路。从选型适配的角度说，这个型号的电机长度尺寸也是固定的，做设备内部布局的时候，要算上输出轴伸出的长度和尾部出线的弯折空间，不能只算壳体本身的长度，不然会出现装配后和其他部件顶死的问题。端盖和壳体的配合是止口定位，建模的时候要把止口的配合尺寸做准确，保证装配后端盖和壳体的同轴度，不然输出轴会出现偏心转动的问题，带负载的时候噪音会明显变大，还会降低齿轮的使用寿命。
