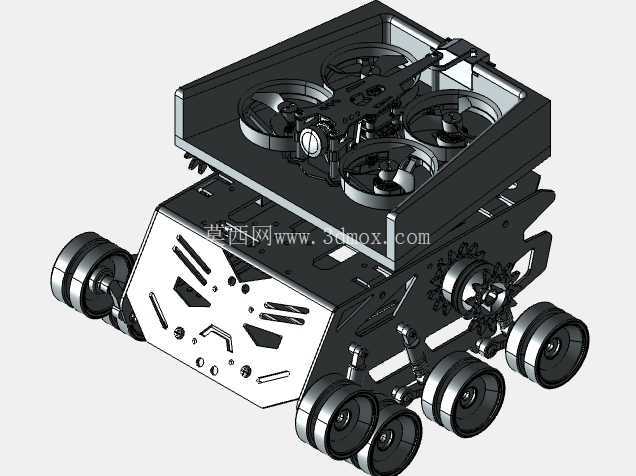

轮式陆空协同坦克搭载四轴无人机底盘结构

这套轮式陆空协同移动平台的设计，最初是针对公路运输场景下的陆空联动作业需求展开的，区别于常规履带式坦克底盘对非铺装路面的适配取向，轮式行走机构的选型本身就瞄准了等级公路的快速通行需求，六组负重轮搭配独立悬挂的结构布局，能够在公路行驶过程中过滤路面细碎颠簸，保证上部搭载的四轴无人机起降平台始终处于相对平稳的姿态区间。上部的无人机收纳舱采用下沉式嵌入式设计，四轴飞行器的机臂与桨叶完全收纳于舱体内部时，整机外轮廓不会超出底盘的宽度边界，避免公路行驶过程中突出部件与路侧障碍物发生剐蹭，舱体底部预留的快拆定位结构，能够让无人机在降落后快速卡入定位槽，不需要额外的捆绑固定结构就能在底盘行进过程中保持位置稳定。

从功能逻辑上看，这套结构解决了传统地面作业平台侦察范围受限、空中无人机长距离移动能耗过高的痛点：地面轮式底盘承担长距离公路运输的载荷任务，无人机不需要消耗自身电量完成长距离转场，抵达作业区域后，舱盖自动开启即可完成无人机的快速升空，执行周边区域的空中侦察、地形测绘或者目标定位任务，任务完成后能够精准降落在移动中的底盘平台上，实现陆空单元的不间断协同作业。底盘的行走机构采用侧置齿轮传动布局，驱动电机内置在车体侧部的安装腔体内，传动齿轮直接与轮组的驱动轴连接，减少了中间传动环节的动力损耗，轮组的安装座预留了调节间隙，能够根据不同公路路面的附着系数调整轮组的接地压力，避免湿滑路面上出现打滑空转的情况。

设计过程中重点考量了起降对接的精度边界，无人机收纳舱的开口尺寸比无人机的最大旋翼外轮廓大12%，既给降落过程的位置偏差预留了足够的冗余量，又不会因为开口过大导致舱体结构强度下降，舱体边缘做了15度的导向倒角，当无人机降落位置出现小幅偏移时，机臂能够顺着倒角滑入舱内的定位槽，不需要额外的视觉引导机构就能完成自主对位。底盘的上部舱盖采用滑动式开启结构，开启过程中舱盖沿着车体后部的导轨向后滑移，完全开启后不会遮挡无人机的起降空域，关闭状态下舱盖与车体上表面齐平，能够阻挡公路行驶过程中的扬尘、雨水进入舱内，保护无人机的精密电子元件。

车体前部的面板做了镂空减重设计，不同形状的镂空槽在减轻整体结构重量的同时，也给内部的驱动电机、控制电路板预留了散热风道，行驶过程中迎面气流能够顺着镂空槽进入车体内部，带走电气元件工作产生的热量，不需要额外加装散热风扇就能满足长时间公路行驶的散热需求。车体两侧的悬挂结构采用摇臂式设计，每个摇臂上安装两组负重轮，当路面出现小幅凸起或者凹陷时，摇臂能够绕着固定转轴小幅摆动，始终保持轮组与路面的接触，减少车体的颠簸幅度，保证上部平台的稳定性。

从安装适配性来看，这套底盘的上部安装面预留了标准的螺孔阵列，除了搭载这款四轴无人机之外，也可以根据作业需求更换其他载荷模块，比如小型机械臂、探测传感器组或者物资运输箱，拓展不同场景下的作业能力。无人机本身采用涵道式桨叶设计，桨叶完全包裹在涵道环内部，既能够提升桨叶的气动效率，也能避免降落过程中桨叶碰到舱体边缘或者其他障碍物出现损坏，涵道环的外径与收纳舱的定位槽尺寸匹配，降落后涵道环刚好卡入定位槽内，实现无人机的快速固定。

在实际作业场景中，这套陆空协同平台可以应用于公路沿线的巡检作业，比如高速公路的路况巡查、输电线路的通道巡检、边境公路的巡逻管控等场景，地面轮式平台沿着公路行驶，无人机随时升空对视野盲区、路侧复杂区域进行抵近侦察，不需要操作人员频繁起降无人机更换作业点位，大幅提升巡检作业的效率。同时轮式底盘的公路行驶速度远高于履带式底盘，能够跟上公路上的常规车流速度，不会因为移动速度过慢影响道路通行，也能更快抵达需要作业的目标区域。整套结构的所有传动部件、连接部位都做了密封处理，能够适应雨天、扬尘天气下的户外作业需求，不需要额外的防护外罩就能在常规户外环境下长期稳定工作。
