1/4英寸球头内六角L型扳手结构设计

　　在设备装配、产线运维、工装夹具调试、非标设备组装等各类机械作业场景中，内六角紧固件的拆装是极为高频的操作，而L型球头内六角扳手是处理这类紧固件最常用的手动工具之一，尤其适用于操作空间受限、紧固件轴线与扳手操作方向存在夹角的工况，相比平头内六角扳手，球头端的偏角操作能力能大幅降低狭窄空间内的作业难度，减少紧固件拆装的辅助工时。

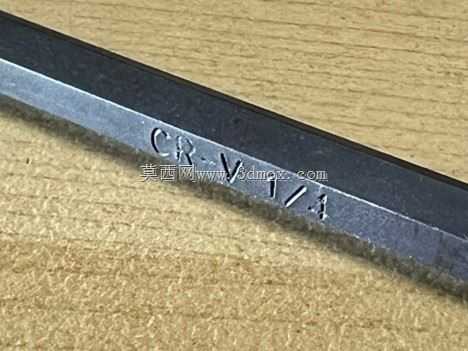

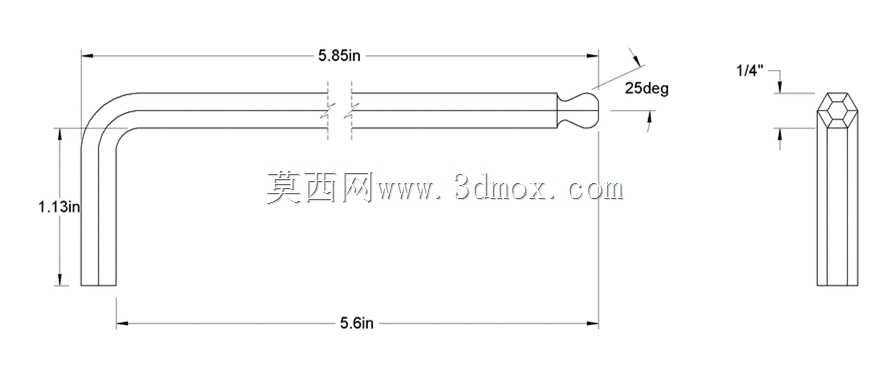

　　这款1/4规格的球头六角L键，整体采用L型弯折结构，总长度为5.85英寸，长端末端加工为球头结构，短端末端为标准平头六角结构，本体采用钢材制作，表面做黑色磷酸盐涂层处理，这类涂层不仅能提升工具表面的防锈耐腐蚀能力，还能在一定程度上增加表面摩擦力，减少操作时的打滑概率，同时涂层的哑光质感也能避免作业时的强光反射，适配车间复杂光照环境下的作业需求。

　　从结构设计逻辑来看，L型的双端结构本身就兼顾了两种操作需求：长端球头侧适合快速旋拧、深孔位置操作以及存在偏角的工况，球头结构允许扳手与紧固件轴线最大形成25度的离轴夹角，这一设计在设备内部管线密集、操作空间被其他零部件遮挡的场景下优势极为明显——无需将扳手完全与螺丝同轴对准，即可插入内六角槽完成旋拧，很多平头扳手无法操作的斜向位置，依靠球头端即可顺利完成拆装，大幅提升复杂装配场景下的操作便利性；而短端的平头六角结构则适合最终拧紧或者大扭矩拆卸工况，短端力臂更短，配合长端作为力臂施力时，能够传递更大的扭矩，避免球头结构在大扭矩下出现崩损，同时平头与内六角槽的接触面积更大，受力更均匀，能减少螺丝内六角槽的滑牙风险，保护紧固件不受损坏。

　　在尺寸边界与适配性上，该扳手的六角工作端严格匹配1/4英寸内六角规格，适配5/16-18 SHCS标准内六角圆柱头螺钉，这类螺钉广泛应用于机床附件安装、工业铝型材框架搭建、液压阀块组装、自动化设备护板固定、模具零部件锁紧等场景，是英制规格机械装配中极为常用的紧固件规格。扳手的弯折处采用圆弧过渡设计，避免直角弯折带来的应力集中问题，提升工具整体的抗扭强度，在承受额定扭矩时不会从弯折处发生断裂；杆身采用等截面六角杆加工，直线度控制严格，插入深孔螺丝时不会出现卡滞，球头端的尺寸公差经过严格控制，既能够顺利插入偏角状态下的内六角槽，又不会因为间隙过大导致打滑、磨损螺丝槽口。

　　从实际使用的细节设计来看，球头与杆身的过渡段做了平滑处理，没有加工台阶，在深孔操作时不会被孔口台阶卡住，能够顺利探入孔底接触螺丝；表面的磷酸盐涂层经过处理后不会轻易脱落，长期使用后依然能保持良好的防锈性能，即使在车间多油污、多切削液的环境下存放，也不容易出现锈蚀卡死的问题。扳手的整体重量控制合理，长时间手持操作不会产生明显的负重感，L型的结构也方便随身携带，可放入工具包的侧袋或者工装口袋中，适合设备售后运维人员、产线装配钳工、模具维修技师日常携带使用。

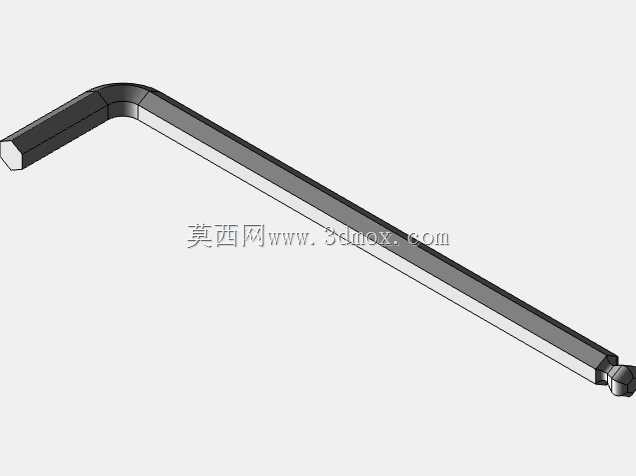

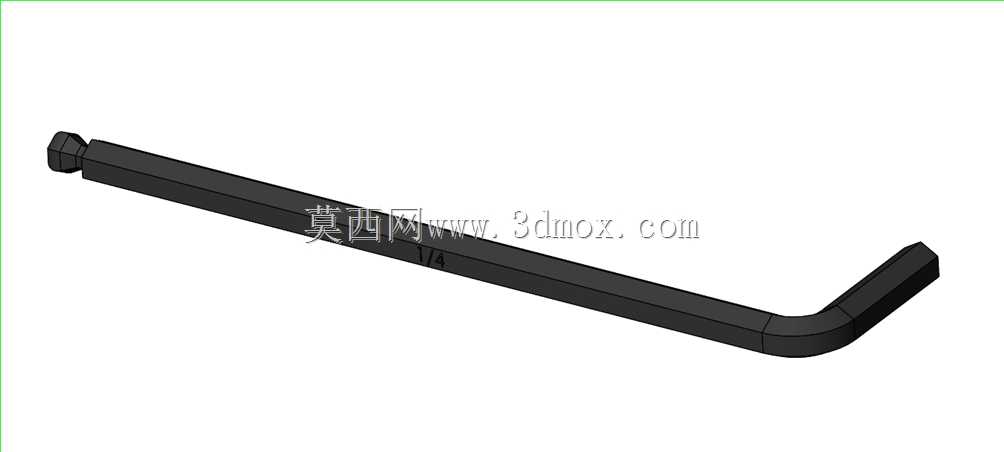

　　在建模实现层面，该模型完整还原了扳手的所有结构细节：包括球头端的球面轮廓、六角工作端的棱角尺寸、弯折处的圆弧过渡半径、杆身的长度比例、表面涂层的质感表现，可用于工具类产品的展示动画制作、装配工具配套模拟、虚拟装配培训场景搭建，也可作为手动工具选型阶段的可视化参考，帮助设计人员直观判断工具的操作空间是否满足设备装配需求，提前预判装配干涉问题，减少实际装配阶段的工具适配问题。
