螺旋压紧式C型夹持工装结构设计

　　这款螺旋压紧式C型夹持结构，是机械加工、装配工位上极为常见的手动压紧工装，日常在小件焊接定位、木工拼合固定、机加工件辅助装夹、电子元件组装压合场景中都能见到它的身影，相比大型液压、气动压紧夹具，它无需外接动力源，纯手动操作即可完成不同厚度工件的压紧固定，适配零散小批量加工、临时装夹的作业需求，在维修工位、家庭DIY作业场景中也有极高的使用率。

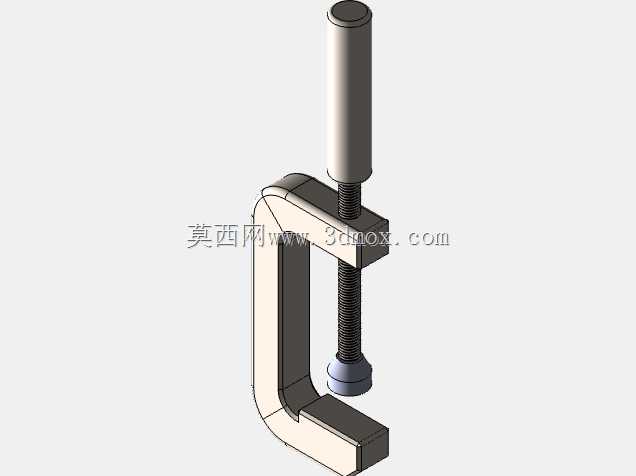

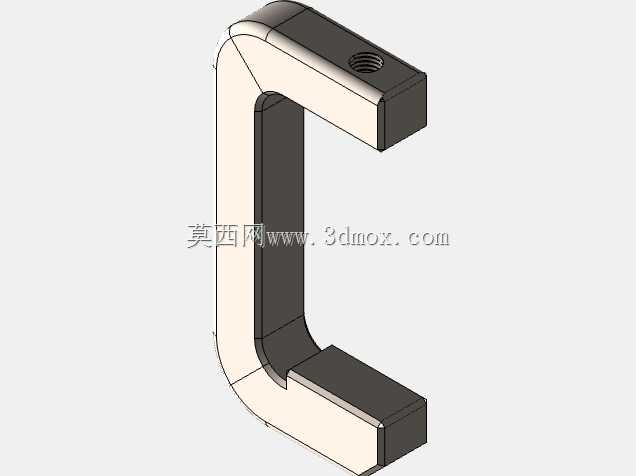

　　从结构设计逻辑来看，整体采用C型开口的框架主体，这种结构的核心优势是可以从工件侧方直接卡入，无需从工件端部套入，大幅降低了装夹时的操作空间要求，开口深度与开口高度的参数匹配，决定了它可适配的工件尺寸边界，框架主体采用等截面弯制结构，在保证整体抗弯强度的前提下，尽可能控制了整体重量，避免工装过重带来的操作负担。框架上端加工有同轴的螺纹通孔，与传动螺杆形成螺旋副配合，通过转动顶部的手柄杆，即可将旋转运动转化为压头的直线进给运动，实现对工件的压紧与松开动作。

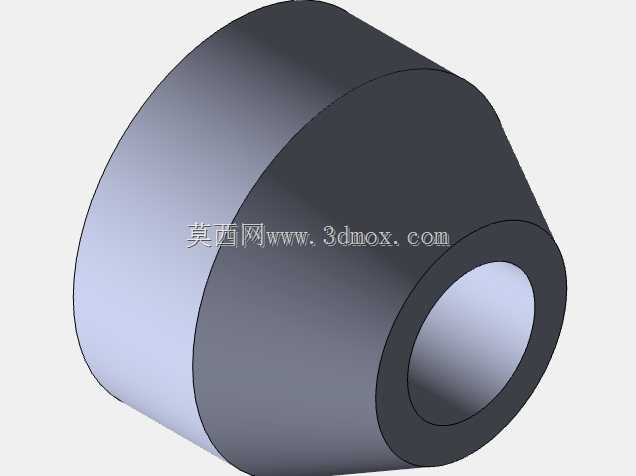

　　传动螺杆的顶端设计有加长的圆柱手柄，手柄表面做滚花防滑处理，操作人员无需额外工具，徒手即可施加足够的拧紧力矩，螺杆的行程设计覆盖了整个开口高度范围，压头与螺杆末端采用活动铰接结构，压紧过程中压头可以自适应工件表面的角度偏差，避免硬接触刮伤工件表面，同时保证压紧力均匀分布在接触面上，不会出现局部应力集中导致的工件变形。压头的端面做了平面钝化处理，接触面积经过核算，既不会因为接触面积过小压伤软质工件表面，也不会因为接触面积过大导致压紧定位精度下降。

　　在实际使用过程中，这类夹持工具的受力核心集中在C型框架的弯角位置，设计时针对该位置做了圆角过渡处理，避免直角结构带来的应力集中问题，长期反复承受压紧载荷时也不会出现框架断裂、开口变形的问题。框架的底部支撑面做了平面度处理，放置在工作台面时可以保持稳定，不会出现晃动偏移，当需要夹持异形工件时，也可以在压头或支撑面加装定制的软垫、定位块，拓展夹持适配范围。

　　从安装与使用边界来看，这款工装属于便携式手动工具，无需固定安装即可直接使用，整体外形尺寸适配单手操作的握持需求，操作人员可以单手握持框架，另一只手转动手柄完成装夹，在狭窄的设备维修空间内也能灵活操作。螺旋副的螺距选择兼顾了进给效率与锁紧力，常规转动手柄一圈即可实现数毫米的进给行程，快速靠近工件表面后，再施加较小的力矩即可获得足够的压紧力，螺纹部分做了防锈处理，长期在潮湿、多粉尘的车间环境中使用也不会出现卡滞、锈死的问题，日常维护仅需定期在螺纹位置涂抹少量润滑脂，即可保证操作顺畅。

　　不同于专用定位夹具，这款通用型夹持结构的适配性极强，除了常规的工件压紧固定，还可以作为辅助工具用于零件矫形、粘接件压合固定、小型工件的钻孔定位辅助，在没有专用台钳的临时作业场景中，它可以快速替代台钳完成基础的装夹作业，是车间工位、维修工具箱里常备的通用工装之一。设计过程中没有多余的冗余结构，所有结构特征都服务于压紧固定的核心功能，整体结构简单可靠，零部件加工难度低，后期如果出现螺纹磨损、压头损坏的问题，仅需更换对应零部件即可继续使用，全生命周期的使用成本极低。
