锥形带圆头定位锁紧销轴结构

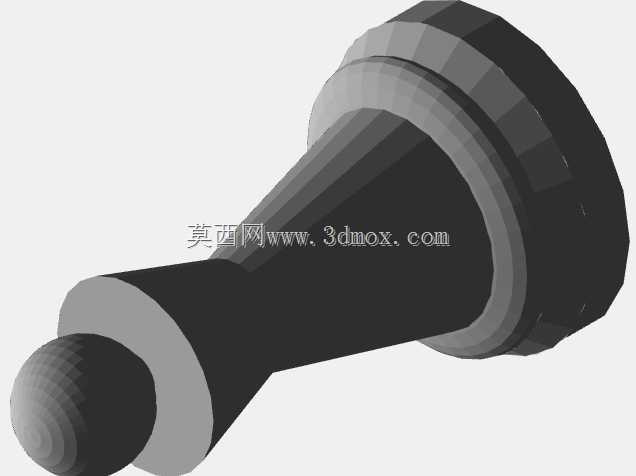

　　这类带法兰盘的锥形圆头销轴，在工装夹具定位、快换模组锁紧、小型传动机构的轴向限位场景里应用极广，很多做非标自动化的工程师在做工位快换结构时，都会优先考虑这类结构的定位逻辑，相比直柱式定位销，锥形结构自带导入导向特性，不需要操作人员反复对位就能完成插接，在频繁拆装的维护场景里能大幅降低对位耗时，减少销孔与销体的磕碰磨损。从结构设计逻辑来看，大端的法兰盘做了等距切边的多边形结构，不是整圆设计，这个细节是为了适配扳手夹持，在锁紧或者拆卸的时候可以直接用开口扳手卡住法兰边施加扭矩，不需要额外在轴身上加工扁位，能最大化保留轴身的结构强度，避免应力集中在扁位加工处出现断裂风险。轴身的锥度设计经过受力校核，锥角控制在自锁角度范围内，

　　当销体插入对应锥孔后，不需要额外的径向锁紧结构就能靠锥面的静摩擦力保持轴向位置，不会因为设备运行的振动出现松脱，同时锥面配合的接触面积比圆柱销的线接触大很多，单位面积的承压更小，长期反复插拔也不容易出现接触面压溃变形的问题。端部的圆头设计不是单纯的造型处理，一方面是插接时的导入端，即使销孔和销体存在小范围的同轴度偏差，球面结构也能顺着孔口倒角滑入配合位置，不会出现直头销容易卡滞在孔口的问题；另一方面圆头结构没有尖锐棱角，在人工操作拆装的时候不会划伤操作人员的手部，也不会在安装过程中刮伤配合孔的内壁镀层。从安装边界来看，法兰盘的外径比轴身大端直径宽出约15%，安装到位后法兰端面会完全贴合安装基座的表面，起到轴向硬限位的作用，

　　不需要额外加装轴用挡圈或者锁紧螺母就能控制插入深度，安装时只需要将销体对准锥孔压入到位即可，拆卸时可以通过法兰盘上预留的螺纹孔（图中未完全展示的法兰端面小孔）拧入拔销螺栓，就能平稳将销体从锥孔中顶出，不会因为敲击拆卸导致轴身弯曲或者配合面损伤。在实际选型适配的时候，需要注意配合锥孔的锥度必须和销体锥度完全一致，接触面的贴合率要达到75%以上才能保证锁紧后的定位精度，如果锥度不匹配，会出现局部接触应力过大，长期受载后接触面出现凹坑，导致定位精度下降甚至销体卡死无法拆卸。这类销轴的材质通常选用中碳钢调质处理，表面做发黑或者镀硬铬处理，耐磨性能能满足十万次以上的反复插拔需求，在一些有耐腐蚀要求的场景也可以换成不锈钢材质，

　　但要注意不锈钢材质的摩擦系数更大，锥度设计要适当调整避免自锁过强导致拆卸困难。很多工程师在做这类结构建模的时候容易忽略法兰切边的尺寸公差，切边的对边距离如果加工尺寸偏小，扳手卡入后会有间隙，施加扭矩的时候容易打滑，如果尺寸偏大会导致扳手无法卡入，建模时需要严格按照扳手的标准对边尺寸预留合理公差，同时锥面的表面粗糙度要控制在Ra1.6以下，降低插拔时的摩擦阻力，也能减少配合面的磨损量。端部球面的半径要和轴身小端直径平滑过渡，不能出现接刀痕，否则插接时接刀痕的凸起会刮伤锥孔内壁，长期使用后刮下的金属碎屑堆积在锥面配合处，会导致销体无法完全插到位，影响定位精度。另外这类销轴在做轻量化设计的时候，可以在轴身内部加工中心孔，在不降低整体结构强度的前提下减少整体重量，适合在一些对移动部件重量有要求的快换机构上使用，中心孔的加工深度要控制在法兰盘端面以内，不能钻通法兰部分，避免破坏法兰的结构刚性。
