新能源汽车双芯高压直头连接器护套结构

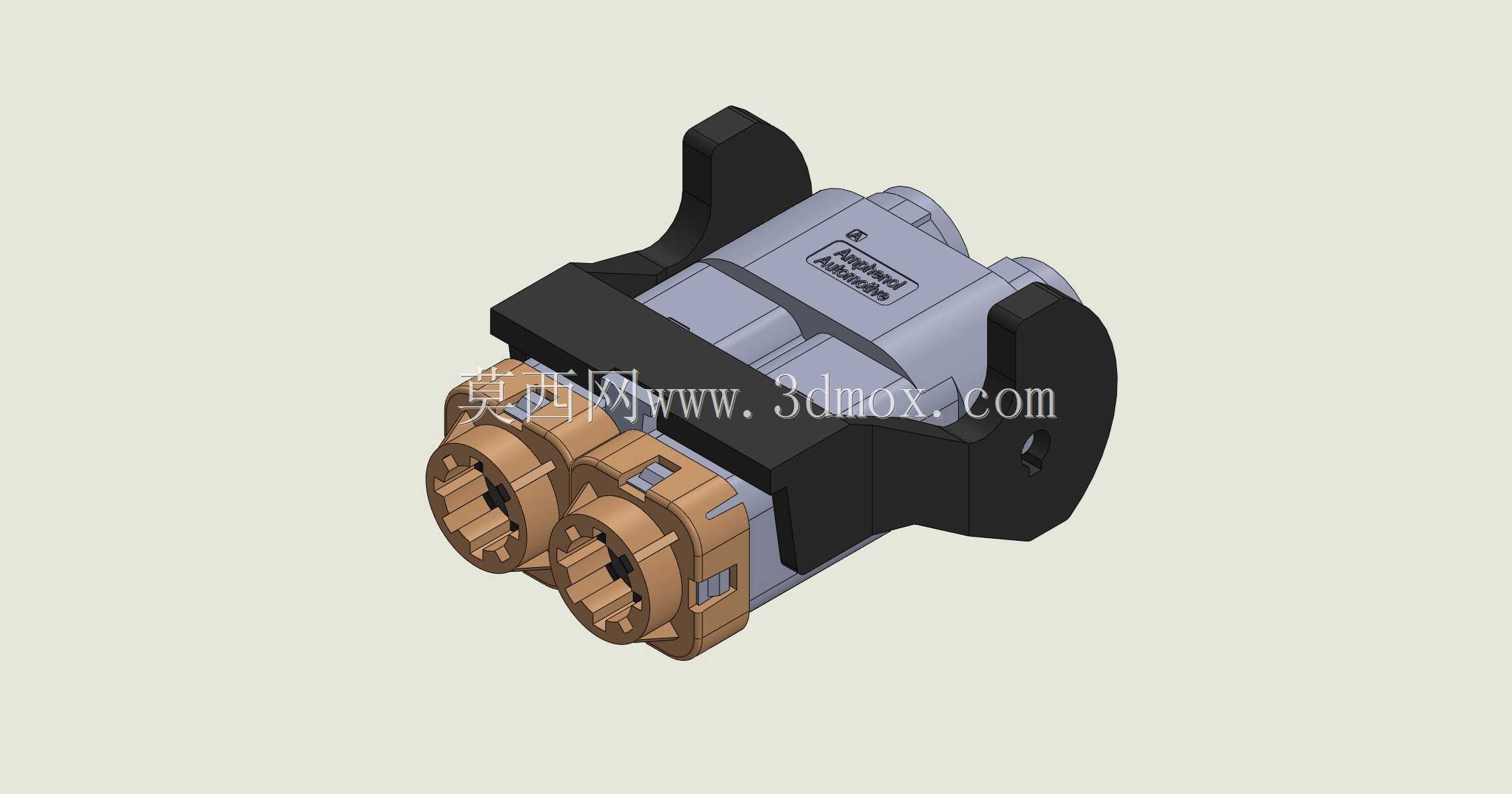

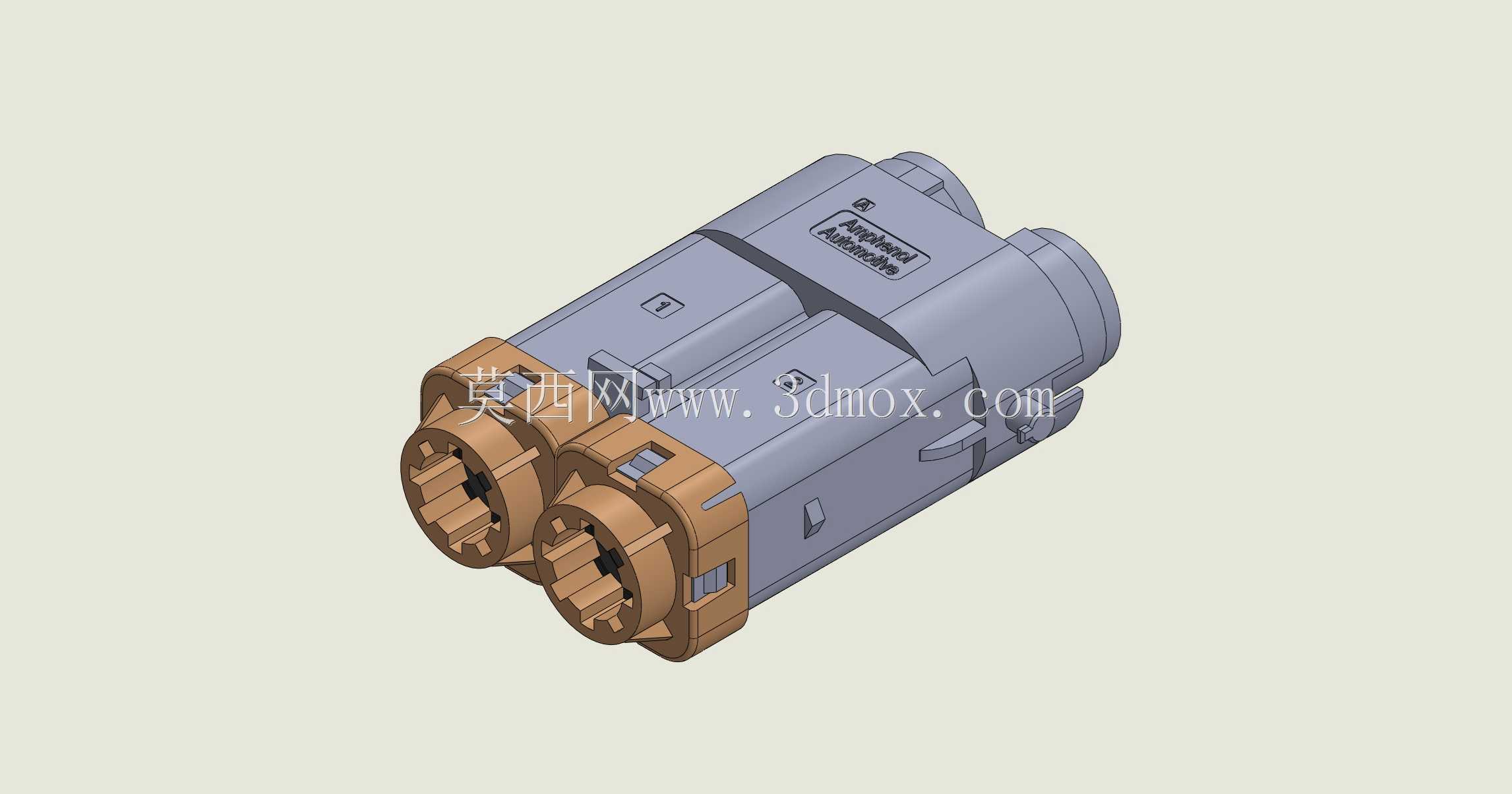

　　在新能源汽车三电系统的高压回路布局中，高压连接器作为动力电池、电机控制器、PDU、充电机等核心高压部件之间的电能传输节点，其结构可靠性直接决定整车高压系统的绝缘防护、载流稳定性与抗振耐久表现，本次涉及的双芯高压直头护套，正是面向乘用车高压辅件回路、小功率高压模块互联场景开发的接插件防护结构。从实际装车场景来看，这类双芯结构多用于车载充电机到高压分配盒的低压载流高压回路、或是空调PTC、高压加热器这类功率等级在10kW以内的部件连接，区别于大电流单芯主回路连接器，双芯集成的结构可以在有限的车身布置空间内完成正负极回路的同步对接，减少整车高压线束的分叉设计，降低线束布置的弯折半径要求，适配车身钣金内部狭窄的走线空间。从功能特性上看，该护套采用直头出线结构，相比90度弯角护套，直头结构的线束出线方向与接插件插合方向同轴，在安装空间纵深足够的区域，直头结构可以避免线束在接插件尾部形成强制弯折，减少线束根部的应力集中，长期行车振动工况下，能降低线芯断裂、屏蔽层破损的风险。护套本体采用双色结构设计，外部黑色部分为高强度工程塑料材质，承担安装定位、锁止结构承载、外部抗冲击防护的功能，插合端的棕褐色绝缘基座为耐高压绝缘材质，内部设置双芯独立腔室，两个接线端子腔室之间设置绝缘隔筋，避免正负极端子之间的爬电距离不足，满足整车高压系统的绝缘防护要求，端子腔内部设置防退卡扣结构，与端子自身的锁止凸台配合，在插合完成后可以限制端子在腔体内的轴向窜动，避免车辆长期振动导致的端子退针、接触不良问题。从设计思路层面拆解，该结构的安装固定采用两侧带安装孔的翼型固定结构，两个对称的安装耳上预留螺栓过孔，可以直接通过螺栓将连接器护套固定在部件安装面或是车身支架上，不需要额外设计转接固定支架，减少零部件数量；插合端面设置多层环形密封槽，配套对应的橡胶密封圈后，插合状态下可以实现IP67级别的防护能力，满足整车底盘区域、发动机舱区域的防尘防水要求，避免行车过程中泥水、灰尘进入接插件内部导致的绝缘失效、接触电阻升高等问题。护套尾部设计为阶梯式出线结构，适配不同线径的高压屏蔽线束，尾部可以配套线束密封堵、屏蔽压接环，实现线束与护套之间的密封与屏蔽层360度可靠连接，保证高压回路的电磁屏蔽性能，避免高压信号对车载低压通讯信号造成电磁干扰。从安装边界尺寸来看，该双芯护套的整体宽度控制在两个端子腔室的排布尺寸加上两侧安装耳的宽度，整体高度不超过直头出线方向的端子长度加护套本体厚度，在布置时需要预留的操作空间包括插合方向的直线安装空间，以及两侧螺栓拧紧的工具操作空间，插合到位后，护套与对接端的锁止结构会发出到位反馈，不需要额外的锁止确认工序，能提升整车总装环节的装配效率。在结构细节上，插合端的端子腔入口处设计有导向倒角，在对接过程中可以自动修正对接端的位置偏差，降低装配难度，即使总装工人存在一定的对位偏差，也能通过导向结构顺利滑入对应腔室，避免硬插导致的端子变形、绝缘件破损问题。外部黑色壳体的棱角位置均做了圆角过渡处理，避免装配过程中锐边割伤线束绝缘层或是划伤操作人员，同时也能减少应力集中，提升塑料壳体的抗冲击强度，在低温环境下也不会因为应力集中出现壳体开裂问题。这类双芯高压连接器护套的建模过程中，需要重点关注端子腔的同轴度、安装孔的位置度、密封槽的尺寸公差，这些尺寸直接影响后续接插件的插合手感、密封性能与安装精度，建模时需要充分考虑塑料件的成型收缩率，预留合理的脱模斜度，避免后续开模过程中出现粘模、尺寸超差等问题；同时要对锁止结构的壁厚做合理设计，既要保证锁止强度，避免插合后锁止结构断裂松脱，也要保证锁止结构有足够的弹性，在插拔过程中可以顺利变形实现锁止与解锁。
