在低压配电、车载电气回路、工业控制电源回路的布线设计中,这类集成式熔断器连接组件是电路保护与分线连接的核心载体,区别于传统独立安装的保险丝座,该组件将多路熔断保护、接线端子、安装固定结构整合为一体化模块,能够在紧凑的安装空间内完成多回路的过流保护与线路接驳,常见于交流稳压电源输出端、工程机械车载配电盒、自动化设备控制柜内部的分线区域,替代零散的接线端子与独立保险座,减少布线冗余,降低线路接点的接触电阻与故障风险。

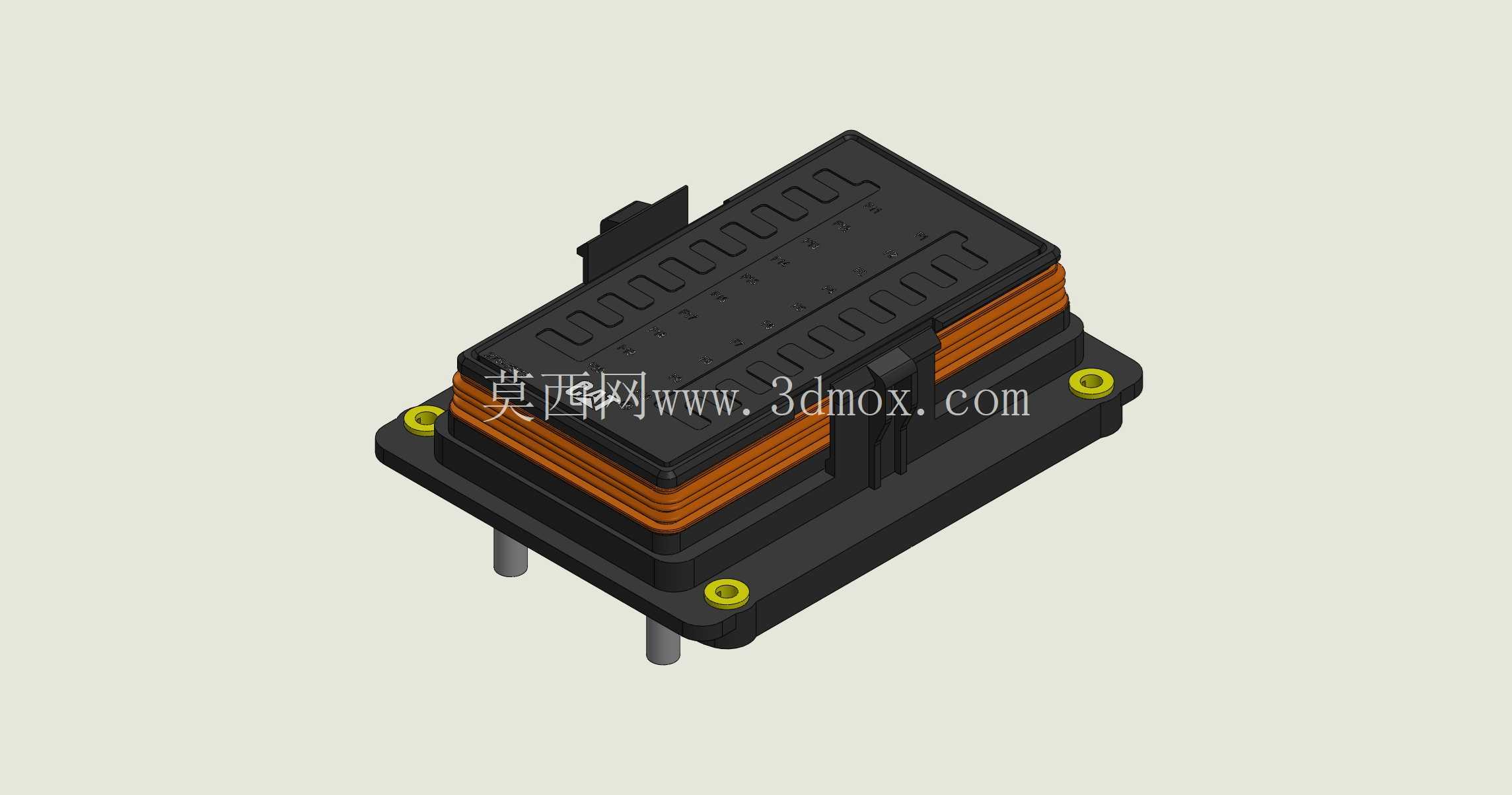

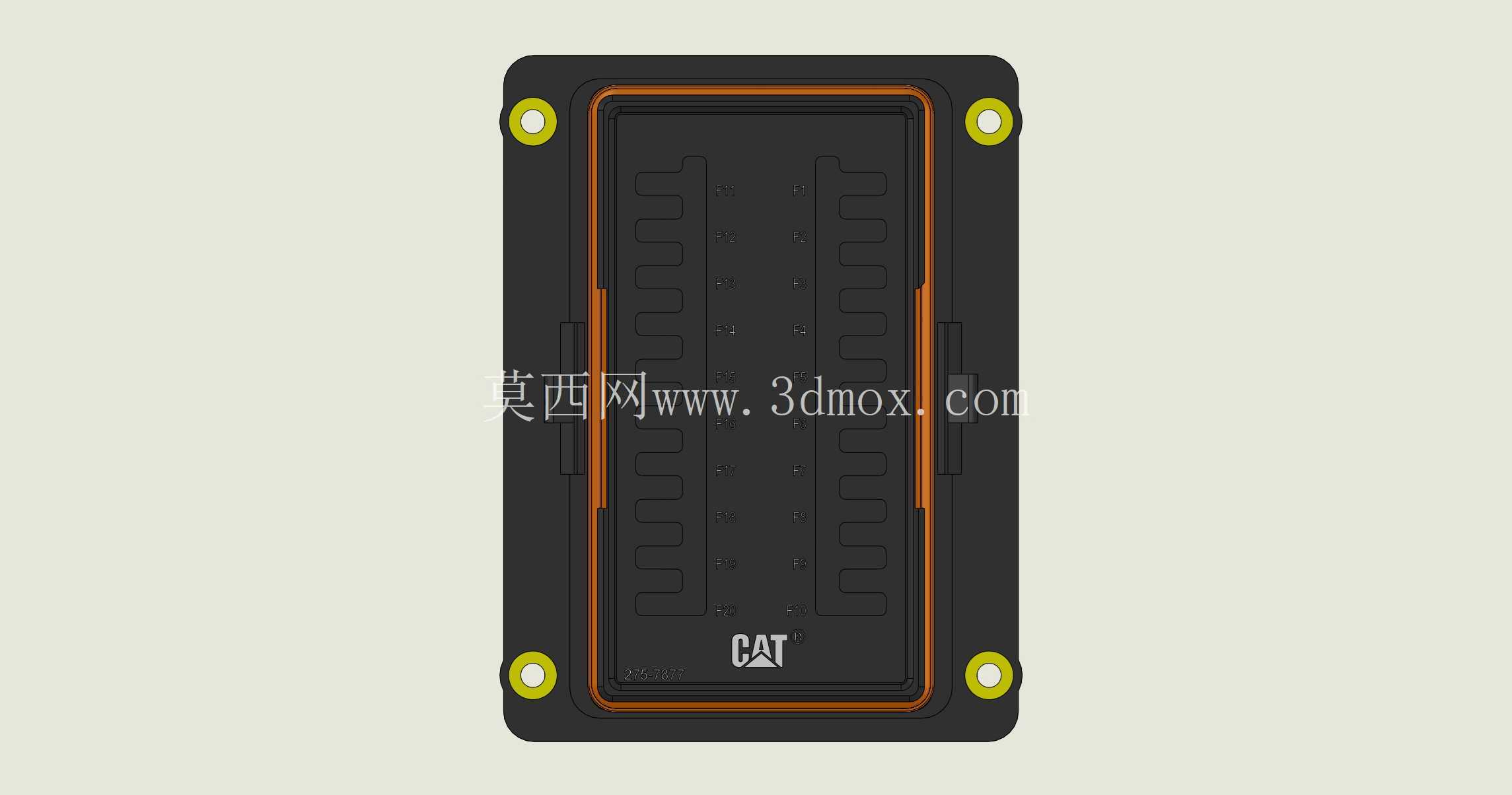

从结构设计逻辑来看,该组件采用上下分层的壳体结构,上层为履带式排布的熔断芯安装槽,槽位沿壳体长度方向等距排列,每个槽位对应独立的回路通道,槽体边缘设计有定位卡扣,能够适配标准尺寸的插片式熔断芯,安装时无需额外紧固件,按压即可完成熔断芯的固定,更换时直接拔出即可,大幅提升后期运维的更换效率。下层为线圈绕制的磁路隔离结构,这部分设计主要针对交流稳压回路的谐波干扰问题,通过内置的电感绕组实现回路间的电磁隔离,避免多回路之间的信号串扰,同时抑制合闸瞬间的浪涌电流,减少浪涌对后端敏感元件的冲击。
安装边界方面,组件底座采用带法兰边的平板结构,三个角位设计有内嵌式黄铜安装衬套,衬套与底座注塑为一体,避免安装时螺丝锁紧力导致塑料壳体开裂,安装孔位的中心距按照常规配电板的安装模数设计,能够直接适配现有标准尺寸的安装面板,无需额外打孔改造。底座下方伸出两个圆柱形接线插脚,插脚采用镀锡铜材质,直接对应PCB板或母排的焊接/插接位,可实现快速插拔安装,也可根据布线需求更换为螺丝接线端子,适配不同的接线场景。壳体侧面设计有导向卡扣与相邻模块的拼接槽,多组同规格组件可沿侧边拼接为整排保险组,扩展回路数量时无需额外固定支架,拼接后整体结构强度满足车载、工程机械等振动工况的使用要求。
功能特性上,每个熔断槽位的两侧都设计有独立的金属接触弹片,弹片采用铍铜材质冲压成型,表面镀镍处理,保证长期使用下的接触可靠性,避免氧化导致的接触不良。壳体主体采用阻燃PBT材质注塑成型,耐温等级达到B级,能够在回路过载发热的情况下维持结构稳定性,不会出现熔融滴落的问题,满足电气安全规范要求。上层槽位的表面设计有对应回路的标识刻印区,可直接标注回路编号、额定电流参数,方便后期运维时快速定位故障回路。绕组部分的绝缘层采用多层绝缘纸包裹,外层缠绕高温绝缘胶带,与壳体之间预留有1mm的散热间隙,保证长期满负载运行时的热量能够及时散出,避免热量累积导致绝缘老化。
实际选型应用时,需要注意组件的额定电流匹配,该结构单回路支持的最大持续电流根据弹片截面积确定,适配常规10A-30A的交流回路保护需求,安装时需要保证底座与安装面板之间贴合平整,避免安装应力导致壳体变形,影响内部弹片的接触压力。接线插脚与母排连接时需要保证插接深度到位,若采用焊接安装,焊接温度需要控制在壳体材质的耐温范围内,避免高温导致壳体变形。多模块拼接使用时,需要在拼接组的两端加装固定端板,提升整体结构的抗振动性能,在高湿度、高腐蚀的应用场景下,还可在槽位上方加装配套的防尘密封盖,避免水汽、粉尘进入槽位导致接触不良。
从三维建模的角度来看,该组件的建模需要重点关注弹片的形变余量设计、安装衬套的同轴度、绕组与壳体的装配间隙,卡扣结构的配合公差需要控制在0.1mm以内,保证拼接与熔断芯安装的顺畅度,同时避免配合过松导致的接触问题。建模时需要区分不同材质的外观特征,塑料壳体的表面做细咬花处理,金属部件做对应的镀层质感表现,绕组部分的线圈排列需要规整,还原实际绕制的层叠效果,安装孔位、插脚位置的尺寸需要严格按照实际安装模数设定,保证导出的工程图能够直接用于安装面板的开孔设计。
