二十四路多针位接插件母端结构设计

　　在低压电控柜内部线束排布、工业设备信号回路搭建、车载电控单元多线路对接这类场景里，多回路接插件的选型直接决定了后期运维的拆装效率与线路连接可靠性，这款24路连接器母头正是针对高密度信号、小电流回路的集中对接需求开发的结构件。从实际使用场景来看，这类多针位母端常配套对应公端使用，在PLC输入输出端子的外接扩展、自动化设备传感器线束集中转接、小型配电回路分线对接场景中应用广泛，相比单路逐根接线的端子排，集成式多针接插件能大幅缩减现场接线的工时，同时避免单根线错接、虚接的问题，后期设备检修时也能实现整束线路的快速插拔，无需逐根拆线标记。

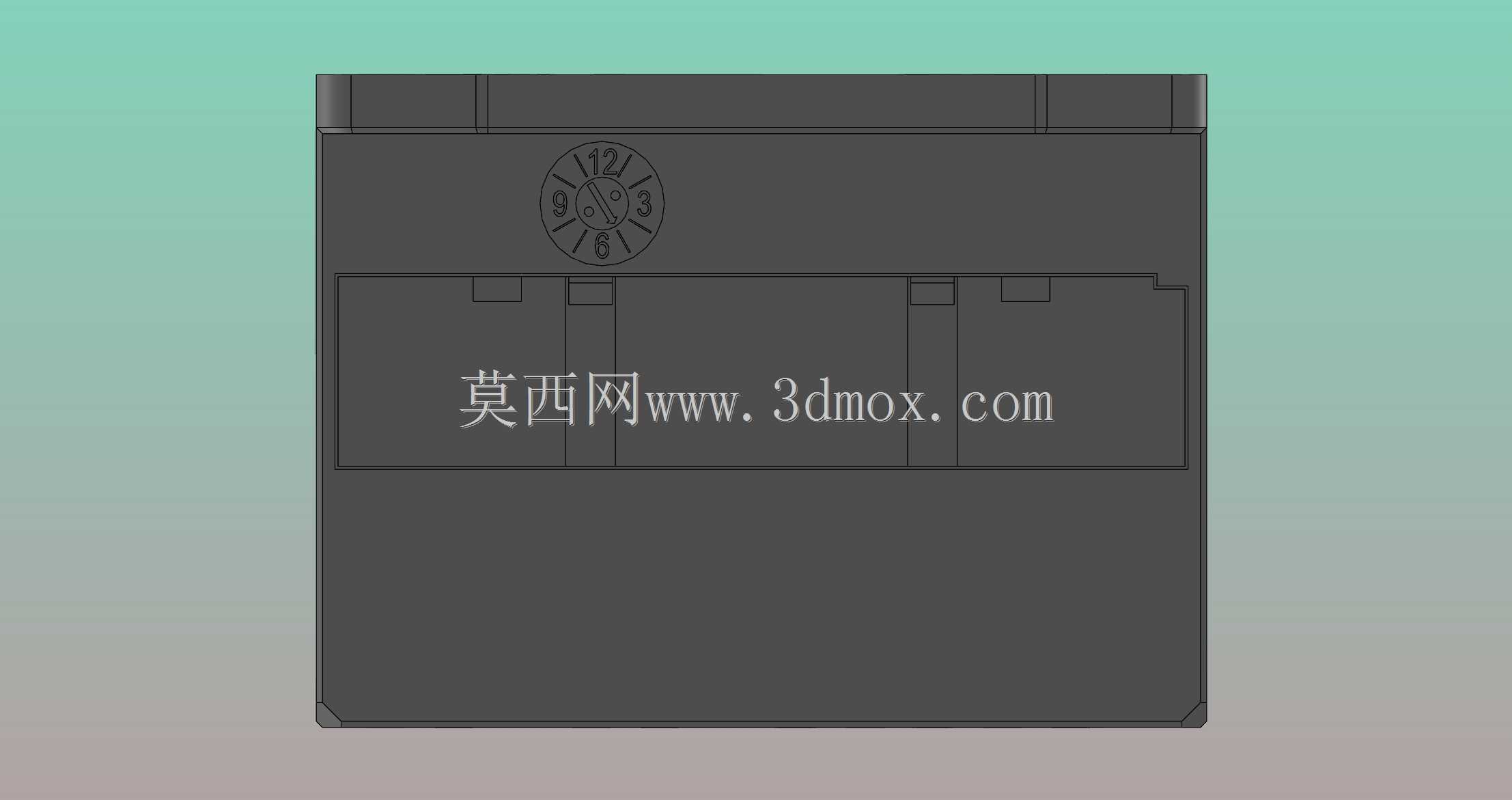

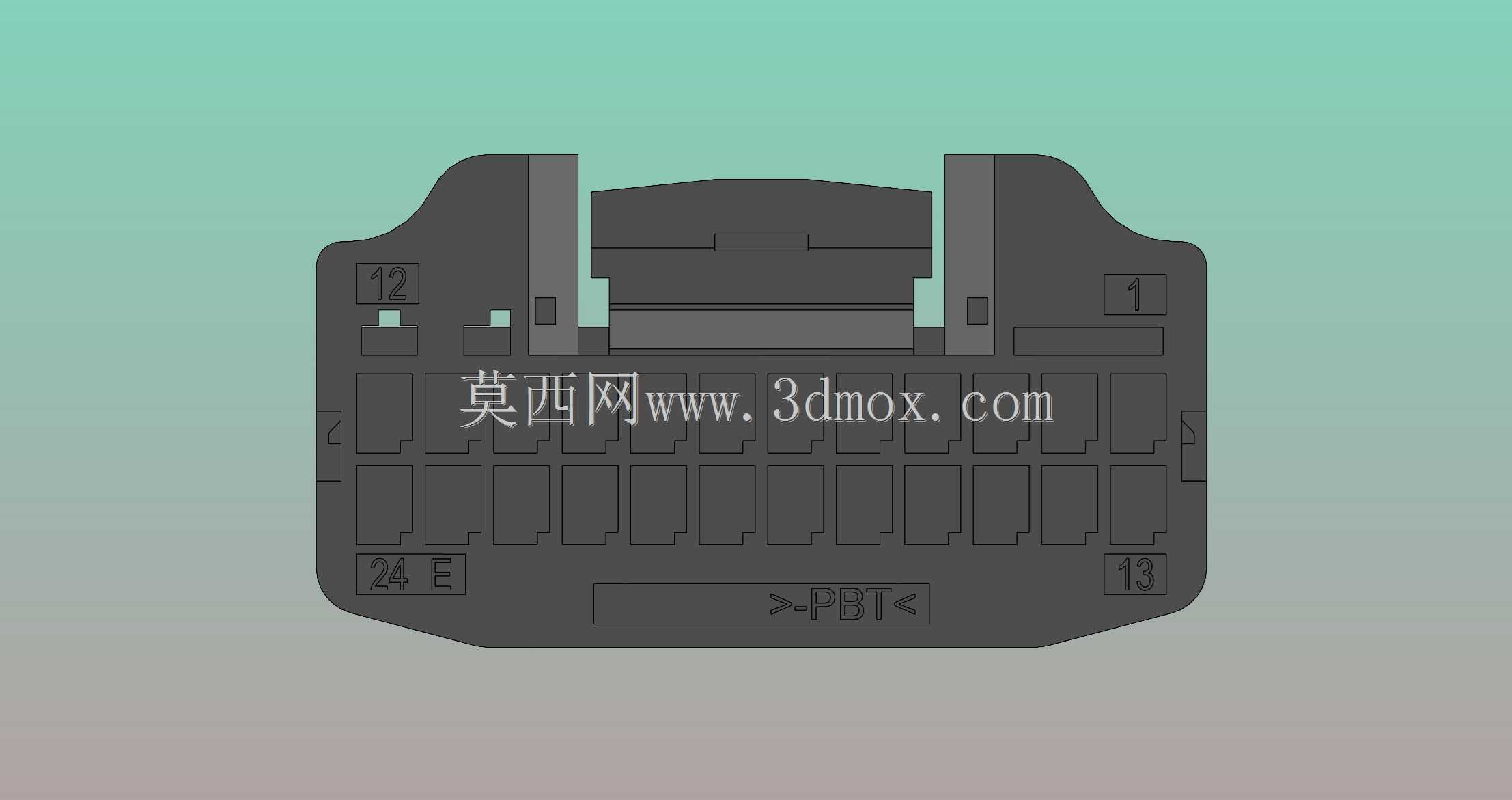

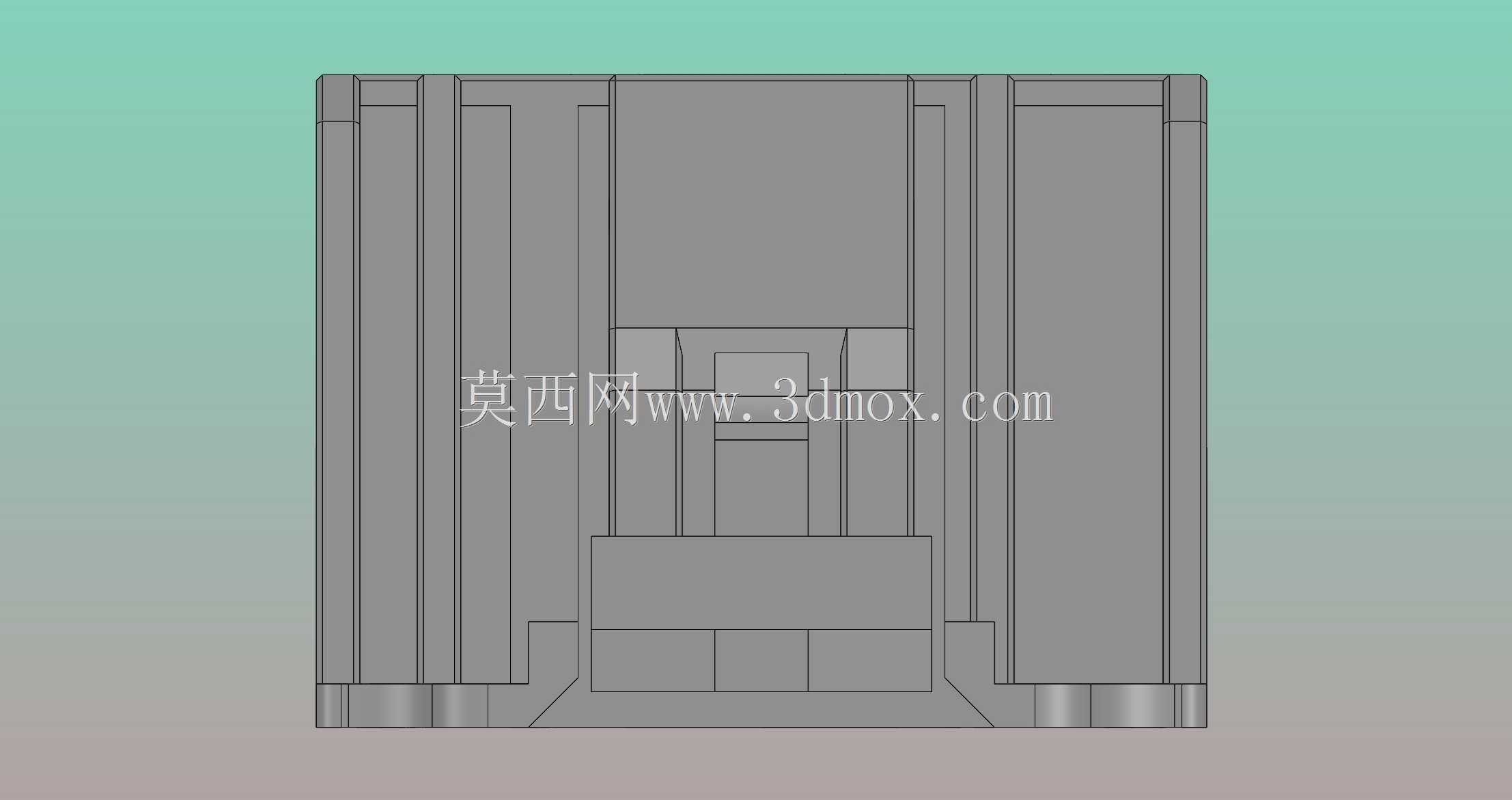

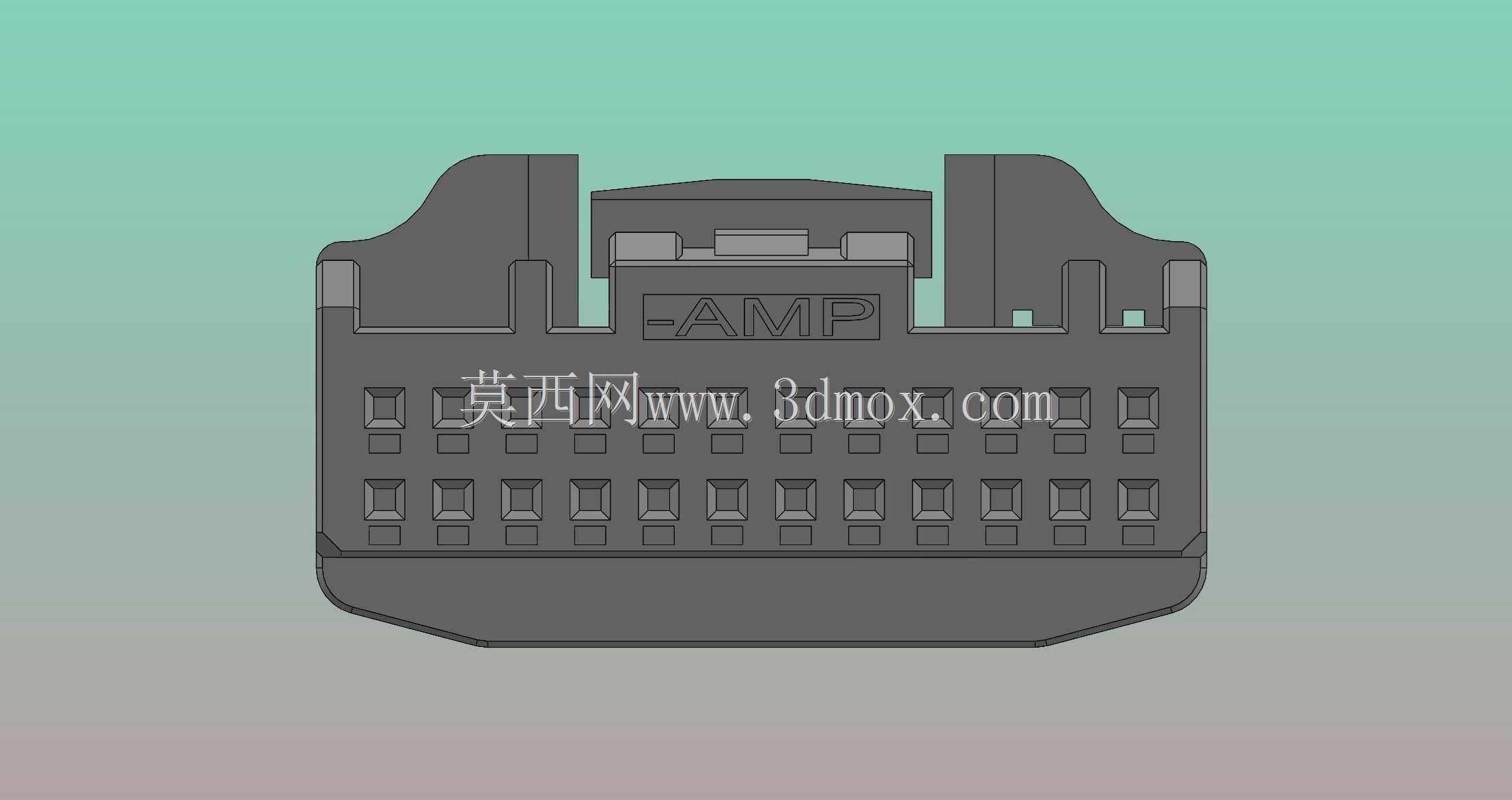

　　从结构设计思路来看，这款母头的壳体采用带导向限位的卡扣式结构，外壳两侧设置了内凹的导向滑槽，与公端对接时能通过滑槽实现预定位，避免插合过程中针脚错位导致的接触件弯折，插合到位后壳体顶部的弹性卡扣会自动卡入公端对应的卡槽内，无需额外紧固件就能实现可靠锁止，防止设备运行过程中受振动影响出现接插件松脱的问题。壳体内部的接触件安装腔采用矩阵式排布，24个接触件腔体分两排均匀布置，每个腔体之间设置了独立的隔筋，既可以避免相邻回路之间出现信号干扰，也能在接触件压接装入后起到限位作用，防止接触件在插拔过程中出现轴向窜动。接触件腔体的入口处做了倒角导向设计，公端插针插入时能顺着倒角顺利进入接触件的弹性卡接位置，降低插合时的对位难度，即使是盲插场景也能保证较高的对接成功率。

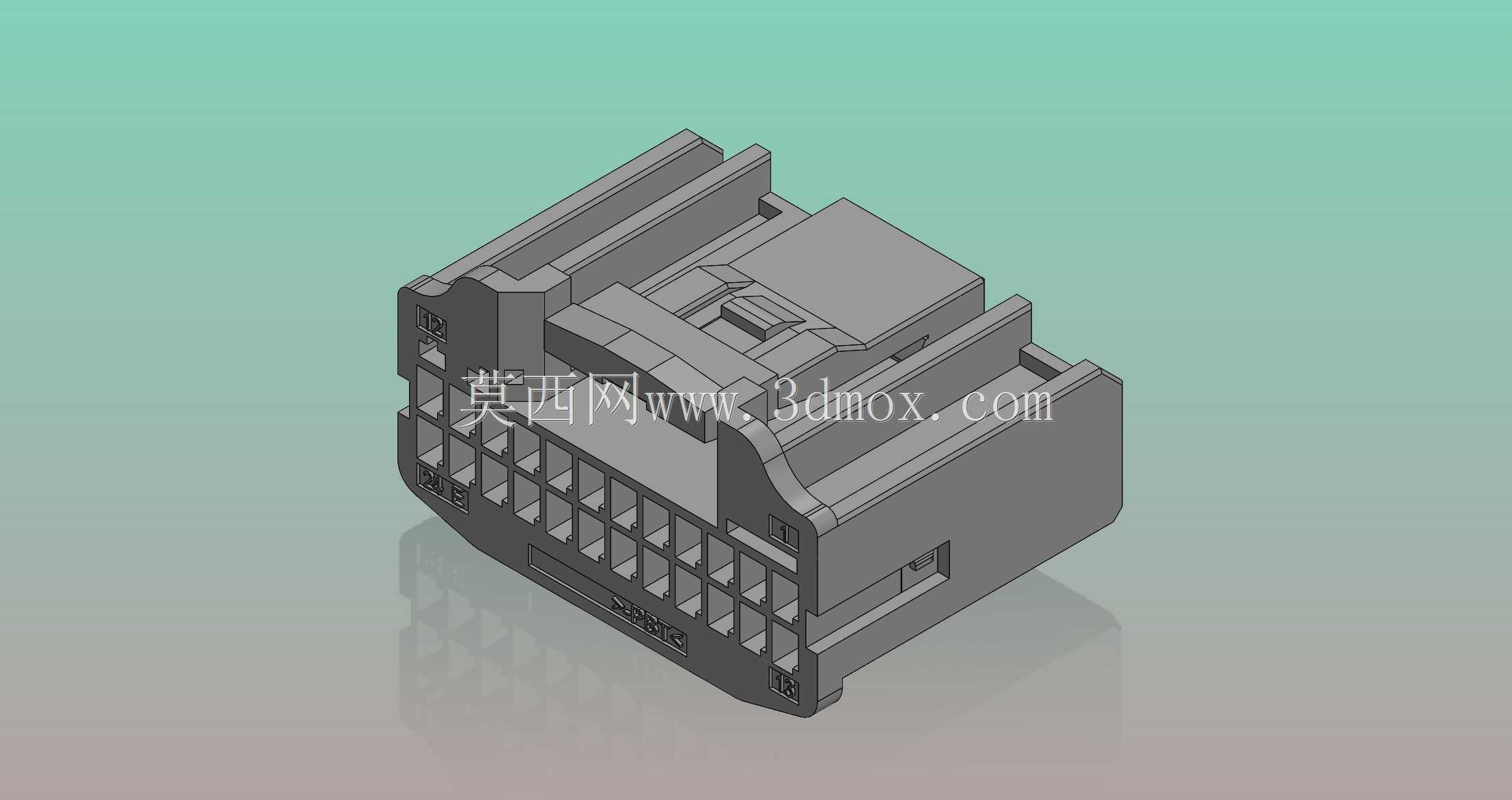

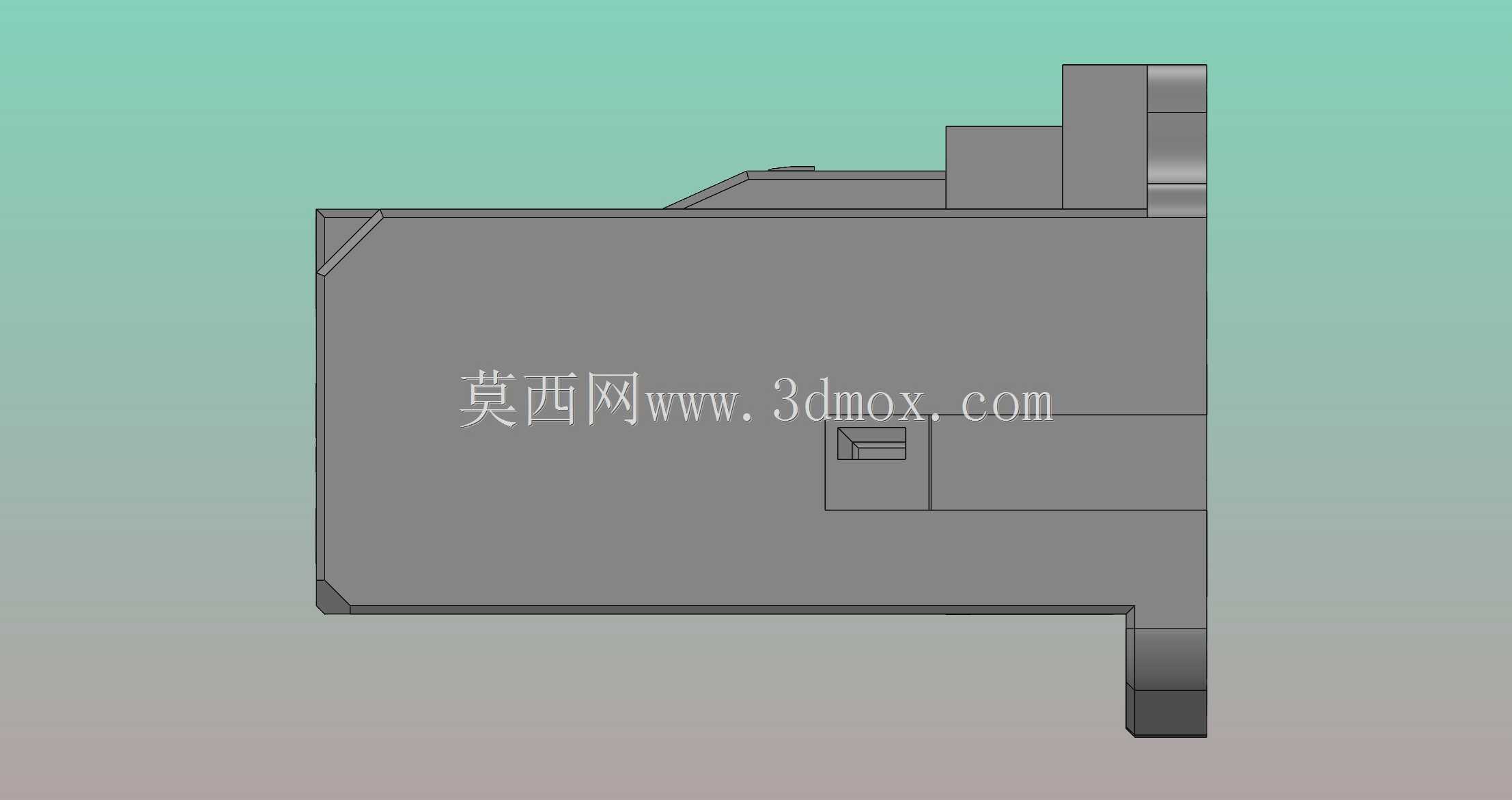

　　从安装边界与外形尺寸来看，这款母头的整体外形为长方体结构，壳体外侧没有突出的尖锐结构，安装时所需的预留空间较小，适合在线槽内部、设备侧壁这类安装空间局促的位置使用。壳体尾部设置了线束引出的过渡结构，压接好线束的接触件从尾部装入腔体后，尾部的过渡段可以配套缠绕线束胶带或者安装波纹管固定夹，实现线束与接插件尾部的密封固定，避免线束受拉时拉力直接传递到接触件位置导致接触不良。壳体的壁厚设计兼顾了结构强度与注塑成型的工艺性，常规PA66加玻纤材质注塑成型后，既能满足插拔过程中的结构强度要求，也能耐受工业场景常见的油污、轻度酸碱腐蚀，适配车间、车载这类复杂的使用环境。

　　在实际选型匹配时，需要注意这款母头的接触件适配线径范围，针对不同电流等级的回路可以选配对应规格的接触件，信号回路通常选用适配0.5-1平方毫米线径的接触件，小电流供电回路可以选配适配1.5平方毫米线径的接触件，接触件采用铜合金镀锡工艺，既能保证较低的接触电阻，也具备一定的抗氧化能力，长期使用时接触性能稳定。壳体表面的防滑纹理设计方便操作人员插拔时施力，即使手上沾有少量油污也能顺利完成插拔操作，不会出现打滑的问题。另外，这款接插件的防呆设计也做了针对性优化，壳体的导向滑槽采用非对称结构，只有方向对正才能顺利插合，从结构上避免了反插导致的针脚损坏与线路接反问题，对于批量接线的现场施工场景来说，能有效降低接线错误率，减少后期调试的排查工作量。
