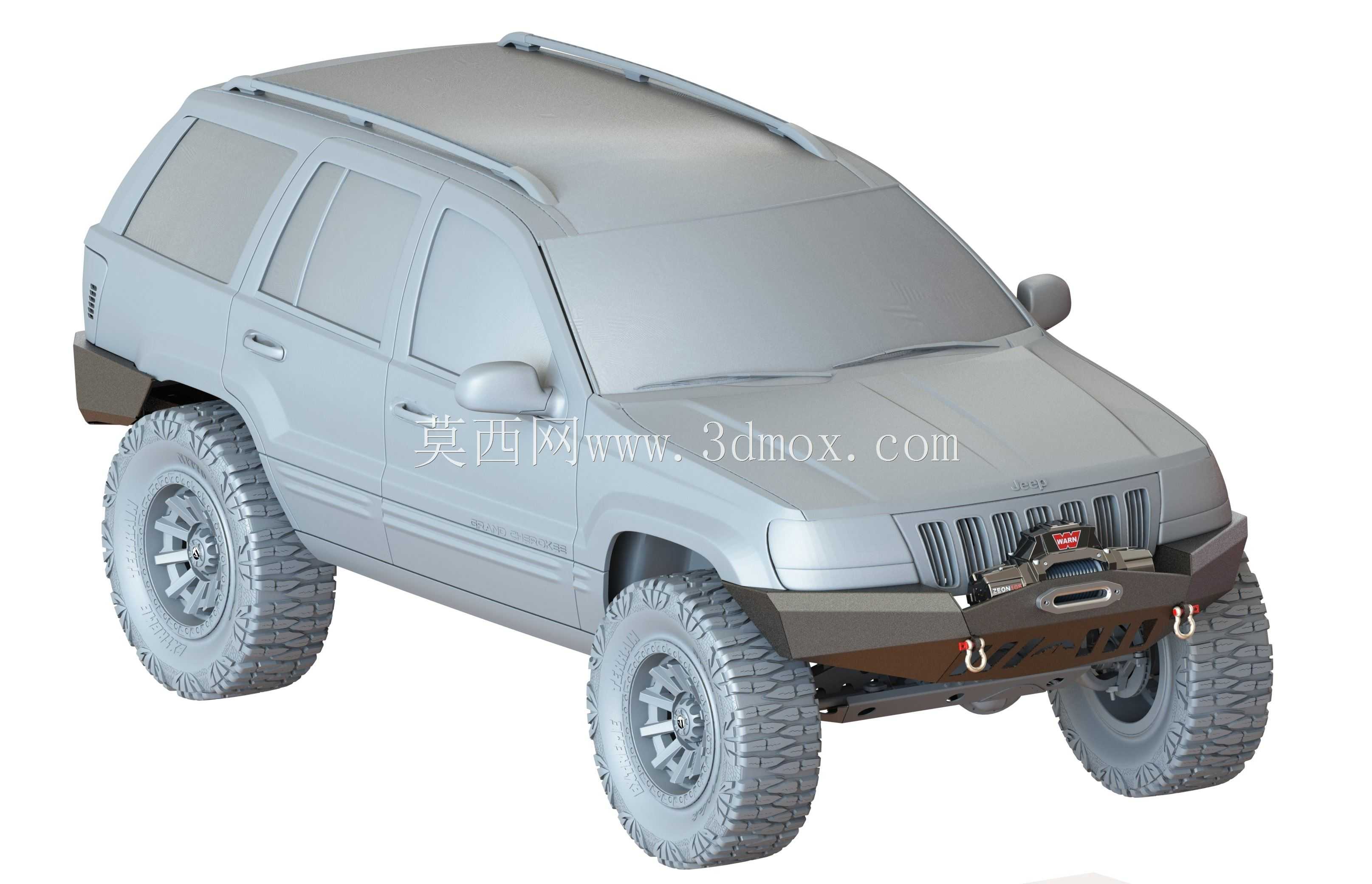

吉普大切诺基WJ前绞盘防护保险杠结构

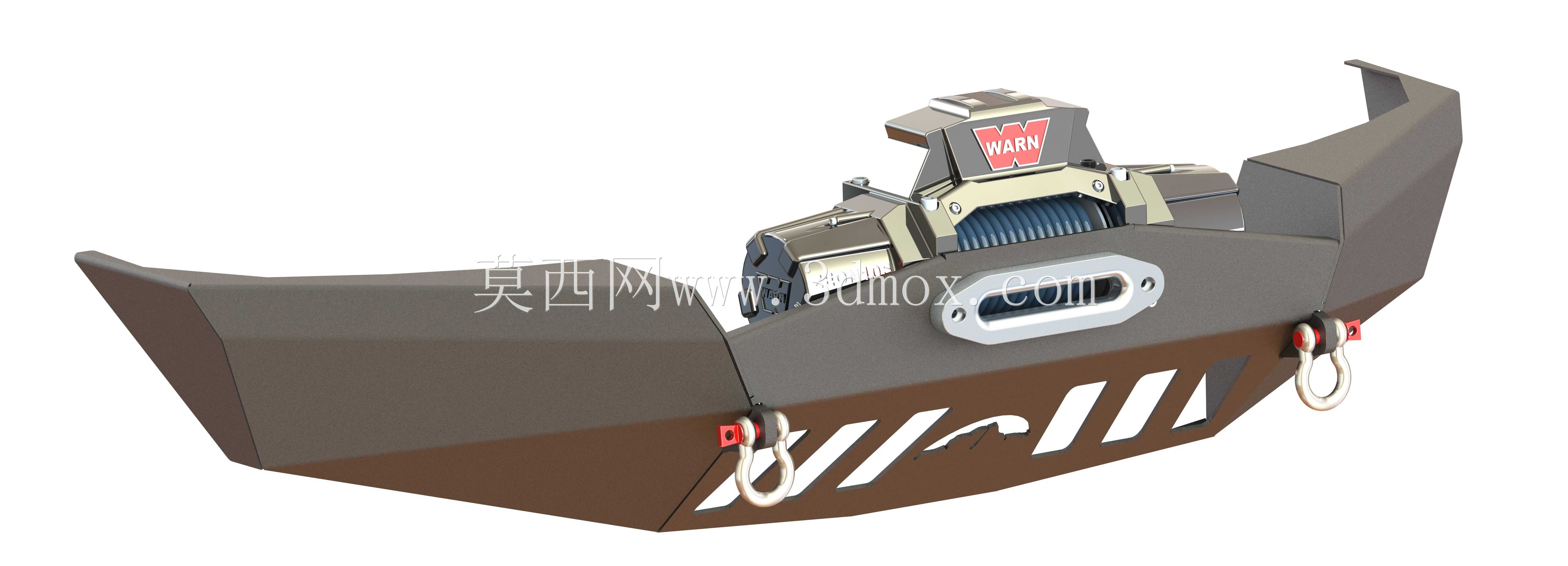

　　这款适配吉普大切诺基WJ车型的前绞盘保险杠，核心服务于越野穿越场景下的车辆前端防护与自救需求，在非铺装路面穿越、丛林穿越、岩石攀爬等户外行驶场景中，能够有效抵御路面飞石、低矮障碍物剐蹭、轻度碰撞对车辆前部水箱、纵梁、前脸覆盖件的损伤，同时预留的绞盘安装位可在车辆陷困时完成自救或对其他受困车辆实施救援，是硬派越野改装中优先级极高的前部防护拓展部件。从功能特性来看，该保险杠主体采用高强度金属材质打造，整体结构做了加强筋布局设计，中部预留标准绞盘安装舱位，可适配市面上主流规格的越野绞盘，安装位周边做了多层折弯加强处理，避免绞盘大拉力拖拽时出现结构变形；保险杠两侧设置了拖车锚点，锚点位置直接与车身前部纵梁安装位对齐，

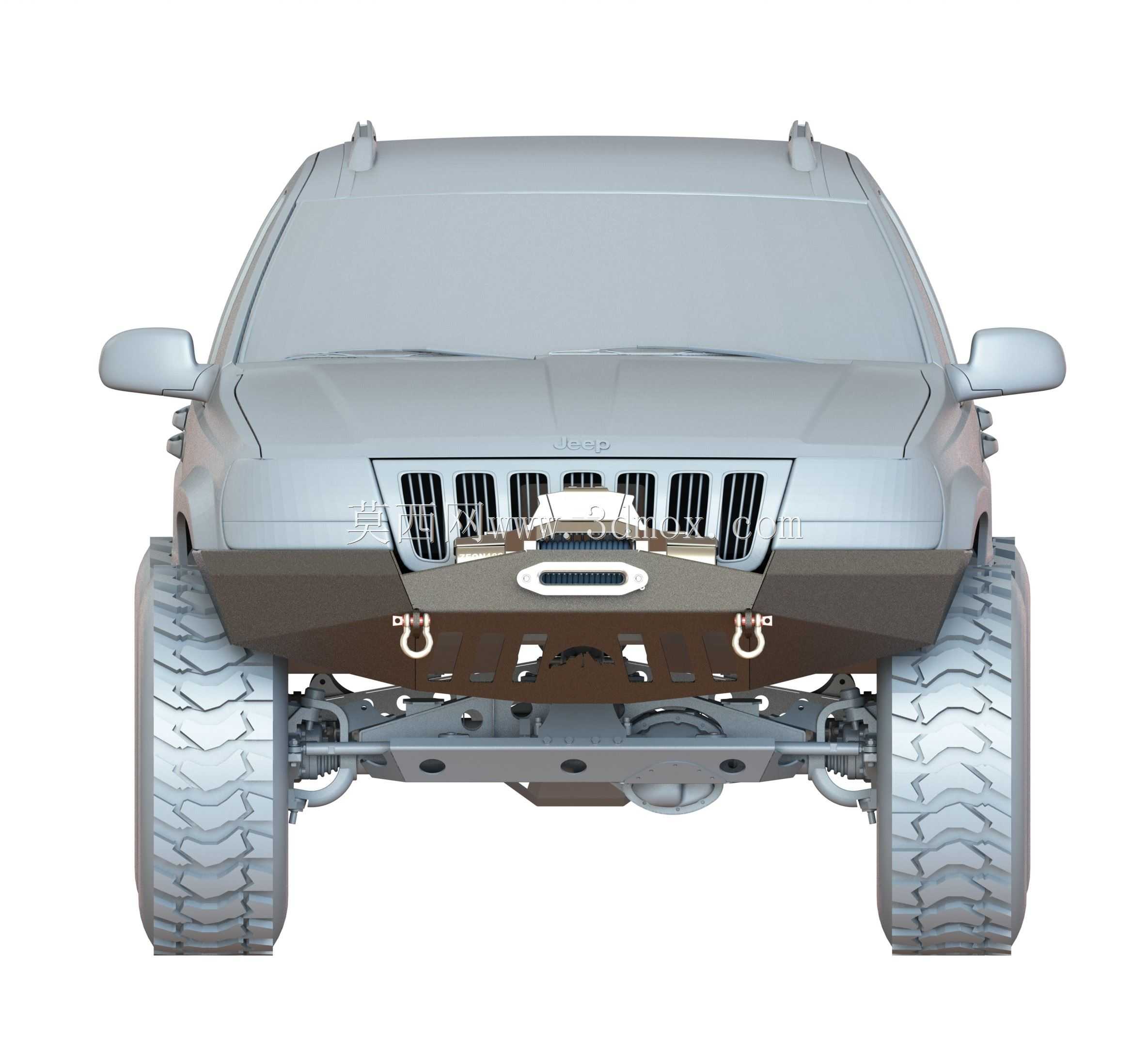

　　拖拽受力可直接传递至车身主结构，不会出现保险杠本体受力撕裂的问题；保险杠下部做了接近角优化设计，相比原厂前杠大幅缩减了前悬突出长度，提升车辆在攀爬陡坡时的通过性，避免坡顶剐蹭前杠底部；杠体表面预留了辅助灯安装位，可加装长条射灯或雾灯，满足夜间越野行驶的照明拓展需求。设计过程中首先对齐了吉普大切诺基WJ的前部车身安装点，所有安装孔位完全匹配原厂前杠的固定点位，安装时无需对车身纵梁、前脸覆盖件做切割打孔修改，可直接替换原厂前杠完成装配；安装边界上，杠体上部与前脸格栅下沿预留了5mm的安全间隙，避免车辆行驶过程中颠簸产生的形变导致杠体与格栅、翼子板发生剐蹭蹭漆；杠体两侧与前轮轮眉前侧的间隙控制在8mm，

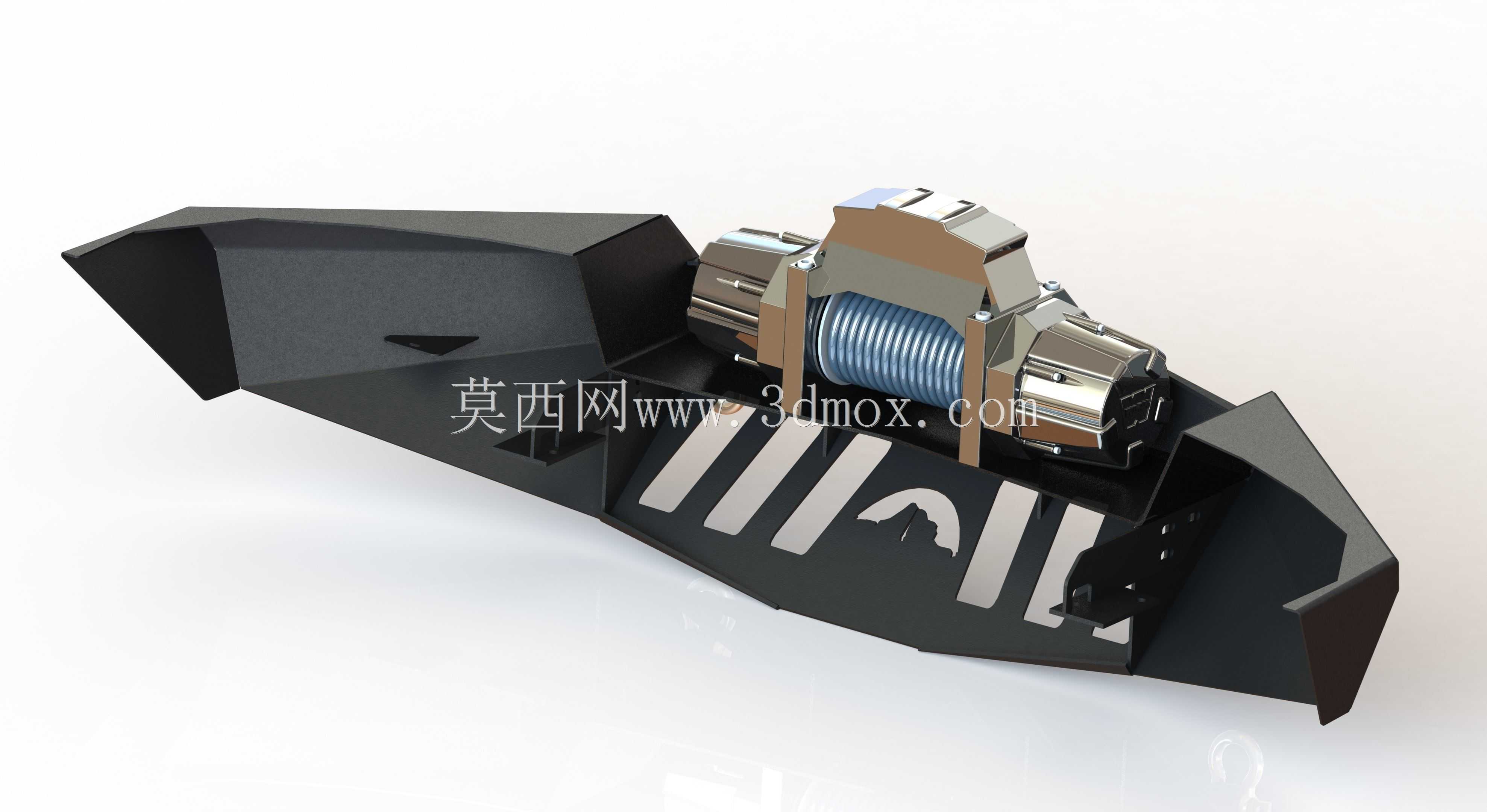

　　兼顾转向时轮胎带起的泥沙碎石不会直接冲击翼子板，同时不会因为间隙过大影响外观整体性；绞盘安装舱的内部净尺寸适配12000磅规格的越野绞盘，预留了绞盘导绳器的安装槽位，导绳器突出杠体正面的距离控制在20mm以内，避免日常城市行驶时误碰行人或障碍物；拖车锚点的开孔直径适配标准3/4英寸规格的拖车卸扣，锚点焊接位置做了三角加强筋处理，单锚点额定拖拽载荷不低于4吨，满足重度越野场景下的拖拽强度需求。结构细节上，杠体主体采用折弯+焊接的组合结构，主受力板材厚度不低于5mm，安装支脚位置做了加厚处理，支脚与车身纵梁连接面采用平面贴合设计，装配时可通过调整垫片微调杠体水平度，保证与车身前脸的间隙均匀；杠体上沿做了圆弧收边处理，

　　避免尖锐边角在日常使用中造成磕碰损伤；绞盘舱下部预留了排水孔，避免雨天或涉水后舱内积水腐蚀绞盘本体与杠体金属结构；整体结构做了受力仿真验证，在正面10kN的碰撞载荷下，杠体最大形变量不超过2mm，不会侵入前部散热模块的安装空间，保证碰撞后车辆冷却系统仍可正常工作。实际装车应用中，该款保险杠除了基础的防护与绞盘拓展功能外，还可根据使用需求在杠体上部加装牌照架、砂石挡等拓展附件，所有拓展安装位均采用标准化孔位设计，无需二次打孔即可完成附件装配；相比原厂塑料材质的前保险杠，金属材质的杠体在户外复杂环境下的抗损伤能力提升数倍，即使出现轻度剐蹭变形也可通过钣金修复恢复使用，大幅降低越野场景下的车辆前部维修成本。
