交流稳压器配套连接导管结构设计

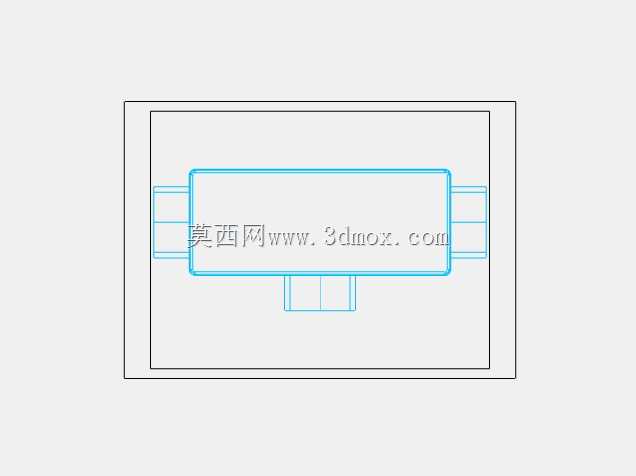

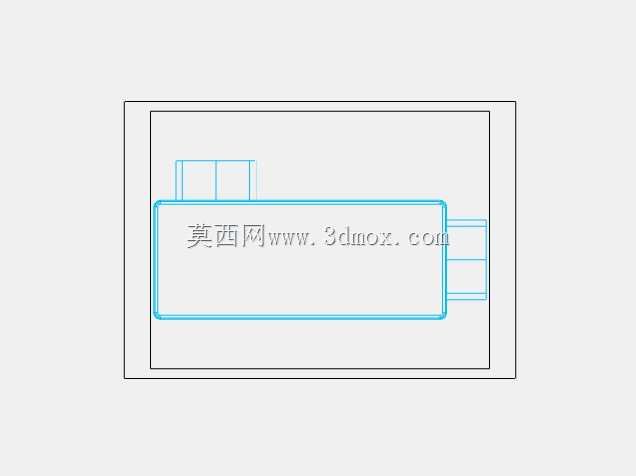

　　在交流稳压供电系统的柜体装配环节，这类导管是柜内布线作业里绕不开的基础结构件，日常做稳压器三维布线设计时，经常需要根据柜内走线空间、线缆弯曲半径要求调整导管的外形与安装位，避免线缆在柜内出现过度弯折、绝缘层磨损，或是和周边发热元器件距离过近的问题。从结构上看，这款导管采用两端带限位凸缘的长方体中空腔体设计，腔体内部做了圆角过渡处理，没有尖锐的棱边，线缆穿入时不会刮伤绝缘护套，两端的凸缘结构一方面可以在安装时卡在柜体预留的安装孔位上，不需要额外做复杂的固定结构就能限制导管的轴向窜动，另一方面凸缘的平面可以和柜体板面紧密贴合，减少缝隙，避免柜内的灰尘、杂物顺着安装间隙进入到接线腔体内部。实际应用场景里，

　　这类导管主要用在交流稳压器的主回路接线区域，也就是变压器绕组与外部接线端子排之间的走线过渡位置，稳压器工作时主回路会通过较大的工作电流，线缆本身会因为载流产生一定的热量，导管的中空结构可以给穿入的线缆留出足够的散热间隙，不会把线缆完全密闭在狭小空间里导致热量积聚，同时导管的硬质结构可以把主回路强电线缆和柜内的控制信号线缆隔离开，避免强电产生的电磁干扰影响控制回路的采样精度，毕竟交流稳压器的核心控制逻辑就是靠实时采样输出电压来调整补偿量，要是信号线缆受干扰出现采样偏差，很容易导致输出电压波动超标，影响后端供电设备的正常运行。做这款导管的结构设计时，首先要匹配稳压器柜内的安装边界，安装位的周边预留了足够的操作空间，

　　导管的整体长度刚好适配两层安装板之间的间距，不会因为长度过长顶到对面的元器件，也不会因为长度过短导致线缆外露部分没有防护。导管的侧壁厚度做了均衡设计，既保证了足够的结构强度，在柜内装配、后期维护拉扯线缆时不会出现变形开裂，也不会因为壁厚过大占用过多的柜内空间，毕竟交流稳压器的柜体内部要布置变压器绕组、补偿线圈、控制板、接线端子、散热风机等诸多部件，每一寸安装空间都需要精打细算。从安装适配性来看，导管两端的接口尺寸匹配常规的电力线缆护线套规格，不需要额外定制转接件就可以和标准的护线配件配合使用，降低生产装配时的物料采购成本，也方便后期运维时更换配件。在布线作业时，施工人员可以直接把整理好的线缆束从导管一端穿入，

　　顺着腔体的圆角导向从另一端穿出，不需要借助特殊的穿线工具，能有效提升柜内装配的作业效率。另外，导管的外形做了规整的平面设计，安装后可以和柜体的安装板面保持平行，不会出现歪斜突出的情况，既保证了柜内布线的整齐美观，也避免突出的棱角划伤后期维护人员的手臂。考虑到交流稳压器的工作环境可能存在一定的温湿度变化，这款导管的结构设计没有应力集中的尖角位置，长期在温变环境下使用也不容易出现应力开裂的问题，结构稳定性可以满足稳压器全生命周期的使用需求。在三维建模过程中，这类导管的参数化设计可以直接适配不同功率等级的交流稳压器机型，只需要根据对应机型的线缆束直径、安装板间距调整导管的内孔尺寸、整体长度以及两端凸缘的大小，就可以快速衍生出适配不同机型的导管模型，不需要从零开始重新绘制结构，能大幅缩短整柜设计的周期。实际选型匹配时，还要注意导管的内孔截面积要满足穿入线缆束的总截面积要求，按照电气布线规范，线缆束的总截面积不能超过导管内孔截面积的40%，这样既方便穿线作业，也能给线缆留出足够的散热空间，避免多根线缆捆扎在一起导致热量无法散出，加速线缆绝缘层的老化。这款导管的结构刚好把内孔余量控制在合理范围内，既不会因为内孔过大浪费安装空间，也不会因为内孔过小导致穿线困难、散热不足。
