交流稳压器带螺纹连接轴类结构件

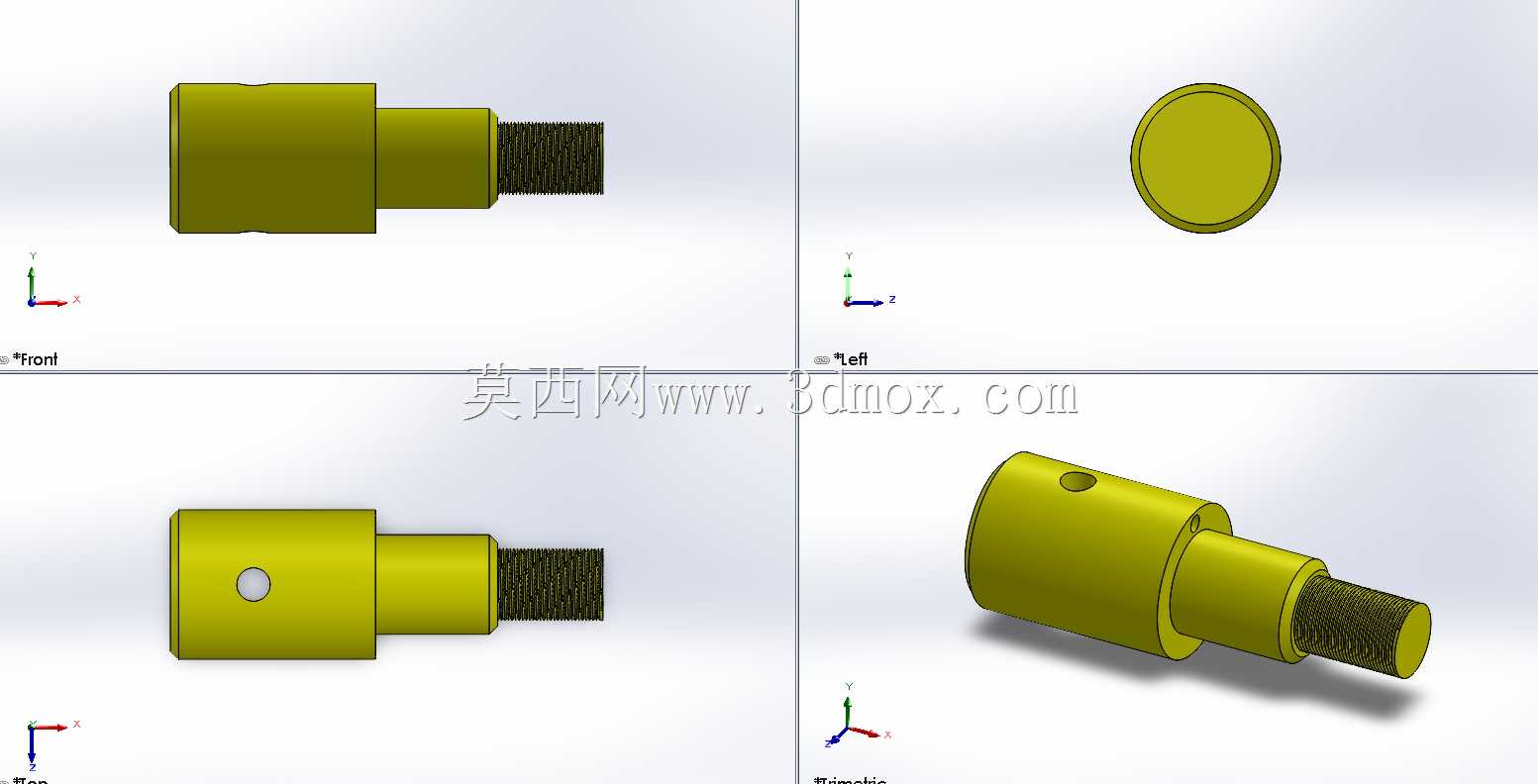

　　该结构件属于交流稳压设备内部的传动连接类零件，在交流稳压器的调压执行机构中承担扭矩传递与位置定位的核心作用，日常运行中会随碳刷架的往复移动完成轴向位置调整，是保障调压触点平稳接触、输出电压稳定的关键受力构件。从结构设计逻辑来看，零件采用阶梯轴的整体构型，大直径段作为主体安装基座，外圆面加工有径向定位小孔，用于穿装圆柱销实现与碳刷滑座的周向固定，避免传动过程中出现相对转动导致的调压偏移；中间过渡段采用轴肩定位结构，安装时可直接抵靠在滑座的安装端面，无需额外加装调整垫片即可控制轴向安装尺寸，大幅降低装配环节的配作工作量；小直径段末端加工有外螺纹结构，用于和调压驱动机构的传动螺母配合，将驱动电机的旋转运动转化为自身的轴向直线运动，

　　螺纹段的长度匹配稳压器全调压行程的移动距离，保证在整个调压范围内传动螺母不会出现脱扣、行程超限的问题。从安装边界来看，大直径段的外圆尺寸需要匹配滑座的安装孔公差，采用间隙配合设计，既保证装配时可以顺利推入安装孔，又能控制配合间隙在0.02mm以内，避免轴件移动时出现径向晃动导致碳刷与调压线圈接触不良；径向定位孔的位置距离轴肩端面的尺寸公差控制在±0.05mm，保证销钉穿装后滑座与轴件的相对位置准确，不会出现碳刷偏磨线圈的情况；末端螺纹段的大径尺寸与传动螺母的内螺纹适配，螺纹精度选用6g级，既保证传动过程的顺畅性，又能减少长期往复移动带来的螺纹磨损量，提升零件的使用寿命。在实际应用场景中，这类轴类零件长期处于低速往复移动的工作状态，

　　工作过程中承受的载荷以轴向推力与周向抗扭载荷为主，因此设计时大直径段的壁厚做了加厚处理，避免长期受力出现轴身弯曲变形；零件表面做了氧化防锈处理，适配稳压器内部可能存在的温湿度变化环境，避免长期使用出现锈蚀卡滞的问题。从建模细节来看，各段轴的过渡位置均加工有退刀槽与圆角，螺纹段与中间轴段的过渡位置设置有退刀槽，保证螺纹加工时可以完整车削到螺纹根部，同时避免装配时螺母与轴肩出现干涉；轴肩位置加工有R0.5的小圆角，减少应力集中，避免长期交变载荷下轴肩位置出现断裂问题。这类零件在设计时需要充分考虑稳压器的实际调压行程，螺纹段的有效长度需要比最大调压行程多留出3-5个螺距的余量，避免行程到极限位置时螺母与螺纹末端出现撞牙；

　　大直径段的长度需要匹配滑座的安装厚度，保证销钉穿装后轴件不会在滑座内出现轴向窜动；径向定位孔的直径与选用的圆柱销尺寸适配，采用过盈配合设计，避免长期运行中销钉脱落导致传动失效。在稳压器的实际装配过程中，该轴件不需要复杂的专用工装即可完成组装，先将大直径段推入滑座安装孔，对齐定位孔后敲入圆柱销完成固定，再将末端螺纹旋入传动螺母，手动转动驱动轴检查移动顺畅度，确认无卡滞即可完成该组件的装配，整体装配流程简单，适合批量生产时的快速组装作业。零件的外形构型简洁，没有复杂的曲面结构，加工时可采用常规车削工艺完成各段外圆、螺纹的加工，再通过钻床完成径向定位孔的加工，最后进行表面氧化处理即可，加工工艺性好，生产成本可控，适合作为稳压器的常规易损配件进行批量储备，当设备出现调压卡滞、碳刷移动异常时，可快速更换该轴件恢复设备正常运行。
