工业厂区垂直储罐工艺输送平台布局

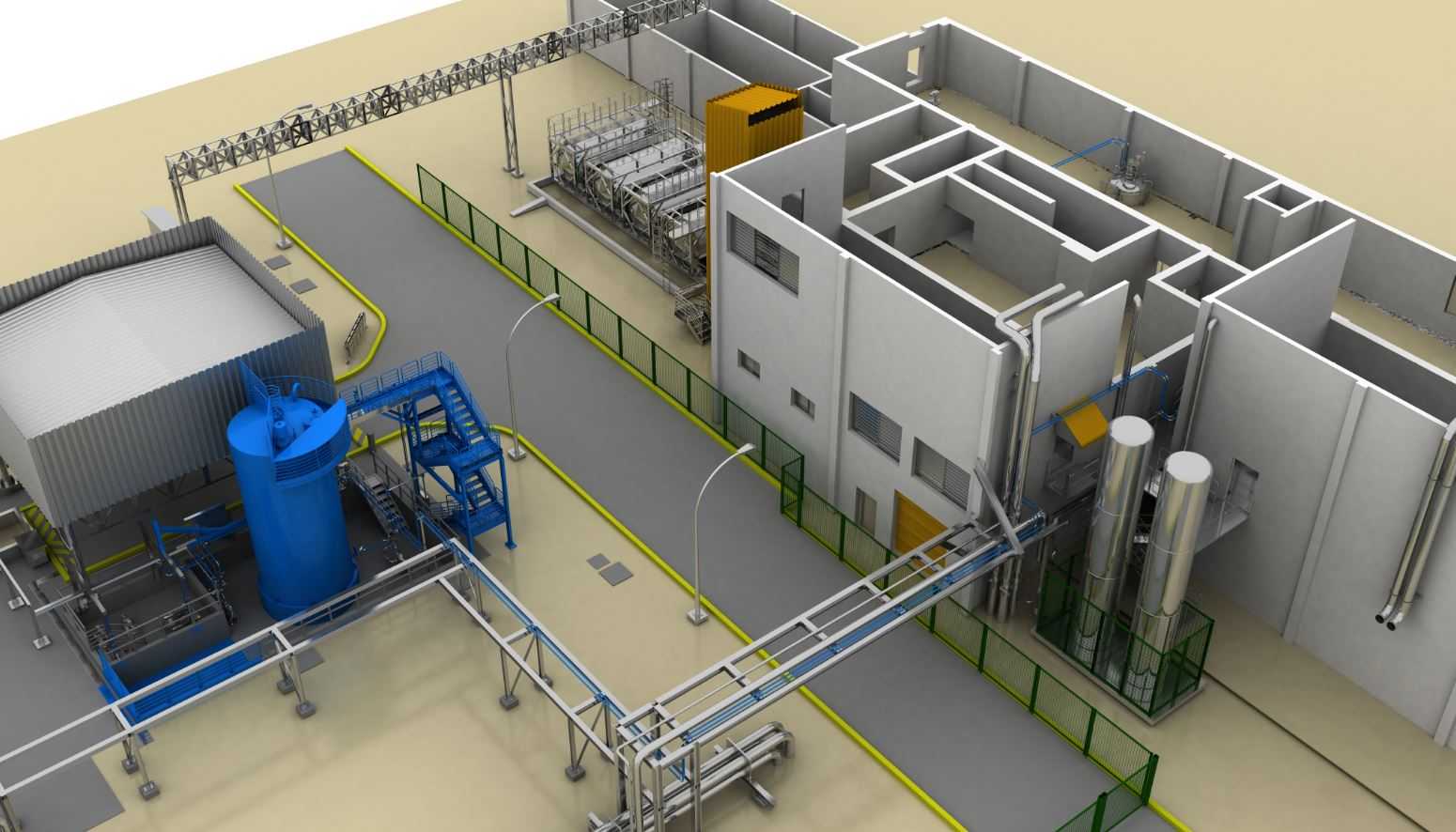

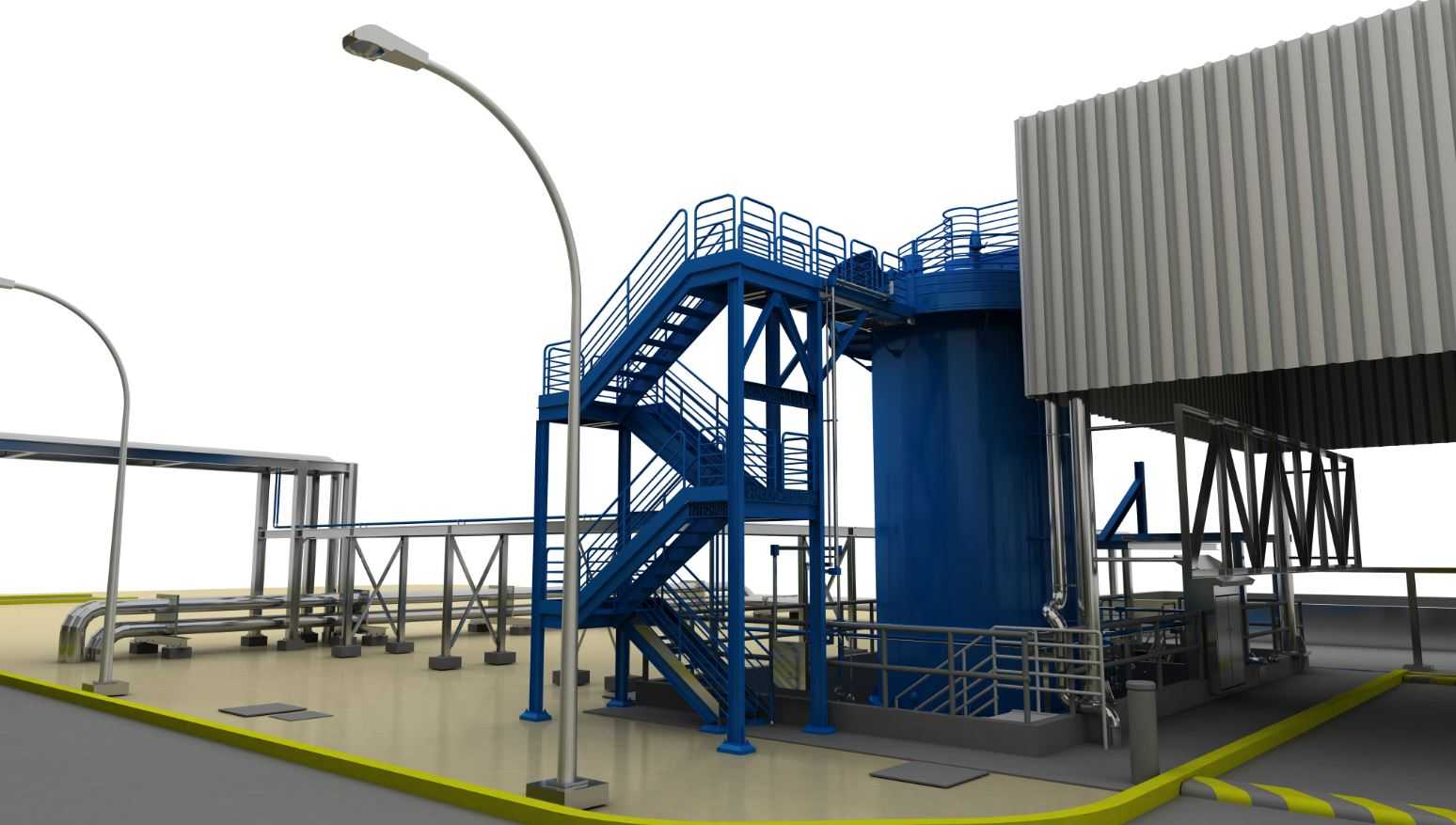

　　这套三维布局还原了流程工业厂区内垂直储罐配套工艺平台的完整排布逻辑，覆盖从原料接收到工段输送的全链路空间规划。做这类厂区布局建模时，最先要锚定的是核心立式储罐的安装基准，模型里的蓝色立式储罐作为工段核心储料单元，底部预留的检修操作空间严格按照现场巡检需求留足，周边配套的蓝色斜梯踏步高度、平台护栏高度都贴合现场作业的安全规范，避免后期施工出现人员通行磕碰、检修操作空间不足的问题。储罐侧边连接的架空输送栈桥，是衔接储料单元与相邻厂房生产工段的核心输送通道，建模时特意把管线支架的排布间距、栈桥离地高度做了精准还原，既保证管线敷设时有足够的支撑点位，也预留了下方厂区道路的通行净空，满足场内巡检车辆、物料转运小车的通行需求。

　　相邻的多层厂房内部，预留了工艺设备的安装空位，外墙穿出的管线接口位置和外部栈桥的管线走向完全对齐，避免后期管线对接出现错位偏差。厂房外侧设置的两台银色立式承压罐体，配套的安全围栏把设备操作区和公共通行区做了明确分隔，围栏开门位置正对巡检通道，日常操作时人员进出不需要绕行。厂区内部的道路做了黄色边线标识，明确区分车行通道和人行区域，道路旁的路灯、管线支架的排布都避开了车辆转弯的内轮差区域，防止场内转运时出现设备剐蹭。

　　做这类厂区布局建模时，不能只做外观的可视化堆砌，要把每个单元的安装边界、操作空间、通行净空都做精准校核：比如储罐顶部的操作平台护栏高度、斜梯的倾斜角度，都要符合工业作业平台的安全要求；架空管线的排布要避开厂房门窗位置，防止影响后期厂房的通风采光和门窗启闭；地面的黄色安全通道边线，距离设备基础的距离要满足人员紧急疏散的宽度要求。模型里还还原了厂区角落的配套附属用房，和主生产厂房之间的通道留足了消防通行宽度，周边的围栏把生产区和外部区域做了物理隔离，避免无关人员误入生产作业区。

　　从建模逻辑来看，整个布局先以核心储罐为定位基准，依次排布输送栈桥、生产厂房、附属罐体、道路通道，每个单元的位置都经过空间干涉校验，比如栈桥的支撑立柱不会占用道路通行空间，厂房的出入口正对厂区主通道，人员进出不需要穿越设备操作区。对于结构设计从业者来说，这类模型可以直接作为厂区规划方案的可视化校核载体，提前排查管线交叉、空间冲突、操作空间不足等前期设计容易遗漏的问题，减少后期现场施工的变更成本；对于设备选型人员来说，可以通过模型直观核对各设备的安装位置、接口方向，提前确认配套管线、支架的规格参数，避免设备到场后出现安装位置不匹配的问题。整个模型的空间尺度严格按照工业厂区的实际建设比例还原，没有做夸张的艺术化调整，所有构筑物的尺寸边界都符合实际工程的建设规范，小到护栏的杆件间距、踏步的宽度，大到厂房的层高、道路的转弯半径，都贴合流程工业厂区的实际建设标准，能够直接用于前期方案汇报、施工排布参考、作业流程模拟等实际工程场景。
