直插式发光二极管电子元器件结构

　　直插式发光二极管是电子电路设计中应用极为广泛的基础半导体光电器件，在各类工业控制板卡、消费电子主板、设备状态指示面板、照明模组中都能见到这类封装器件的身影。不同于贴片封装的LED，直插式封装的器件自带两根刚性引出引脚，既可以通过波峰焊固定在PCB通孔中，也能在手工样机搭建、试验电路调试阶段直接插接在面包板上使用，适配的工艺场景覆盖从大批量量产到小批量研发打样的全流程需求。

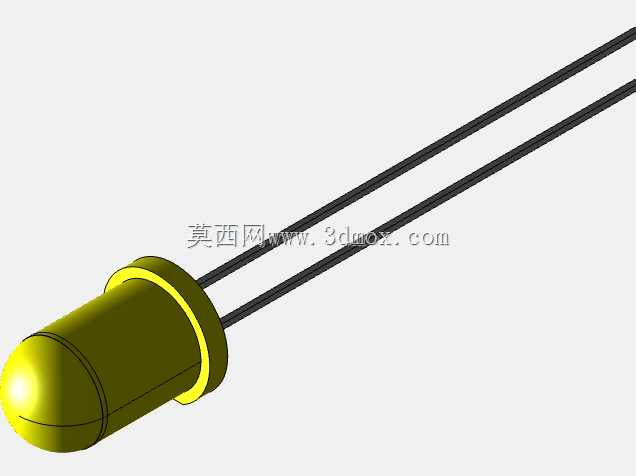

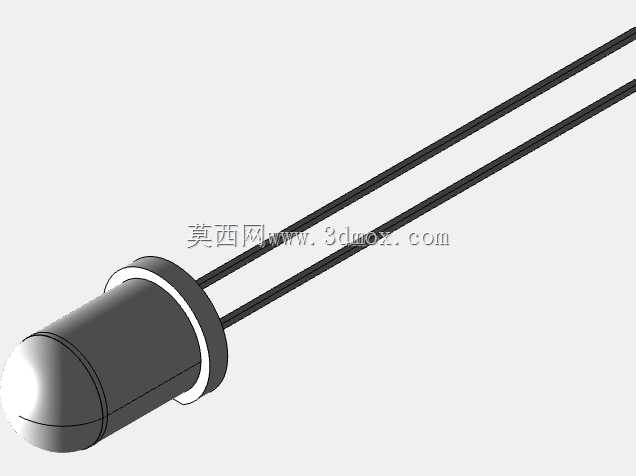

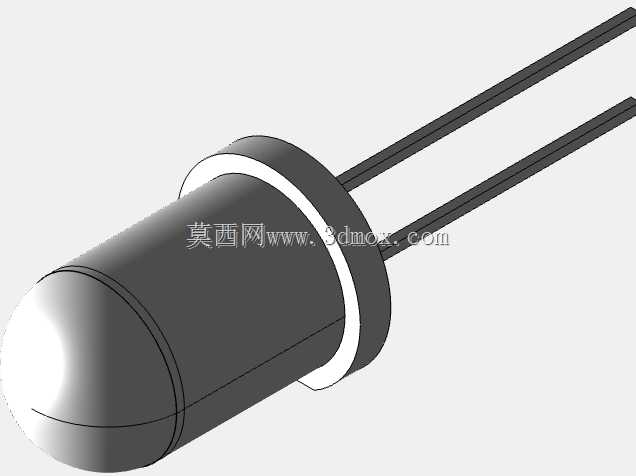

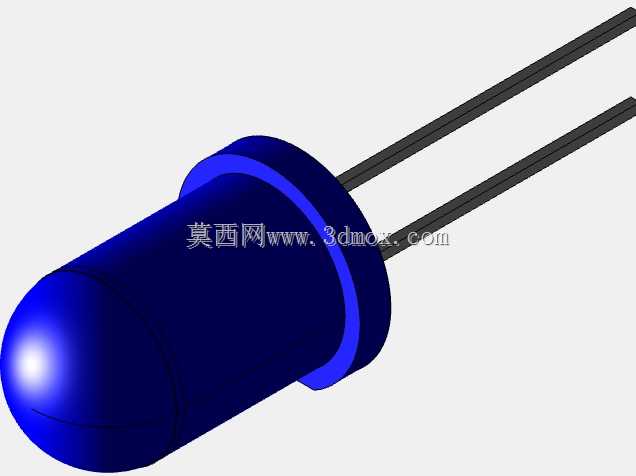

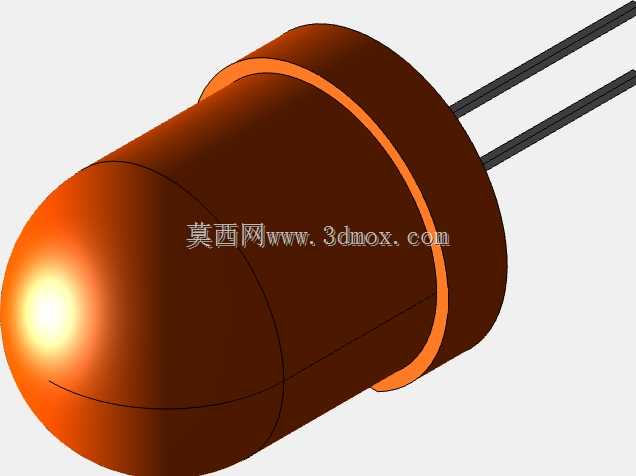

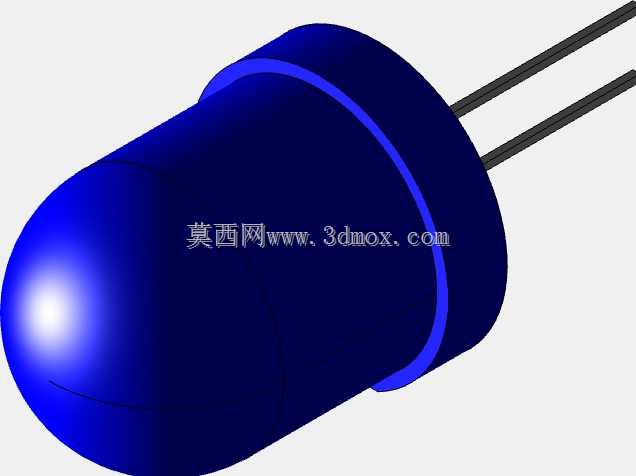

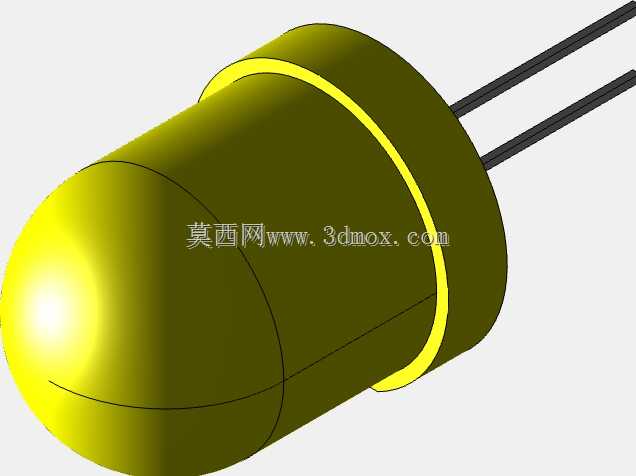

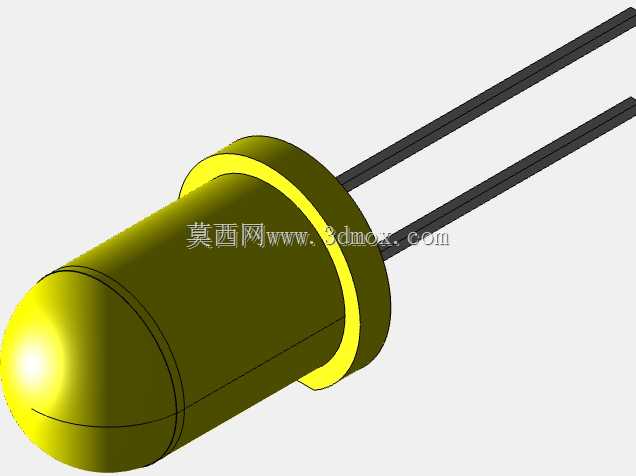

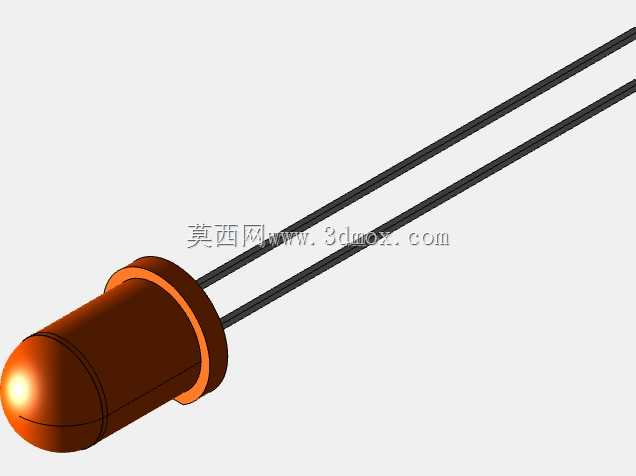

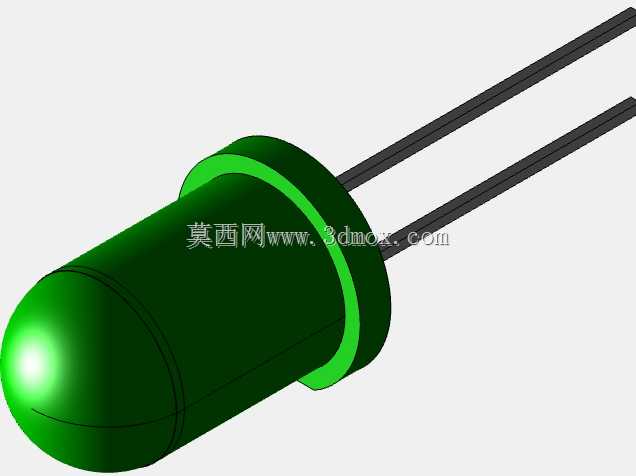

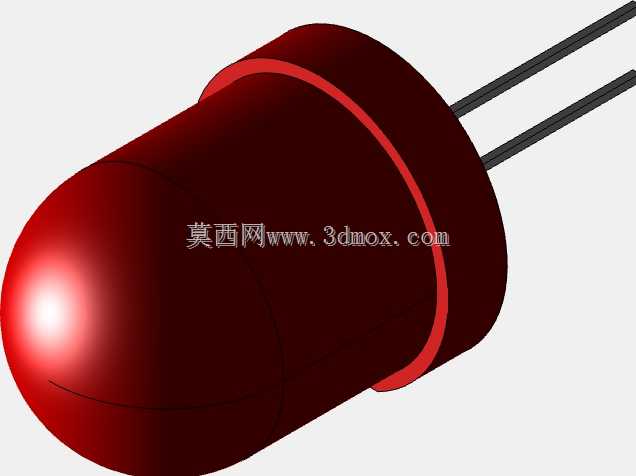

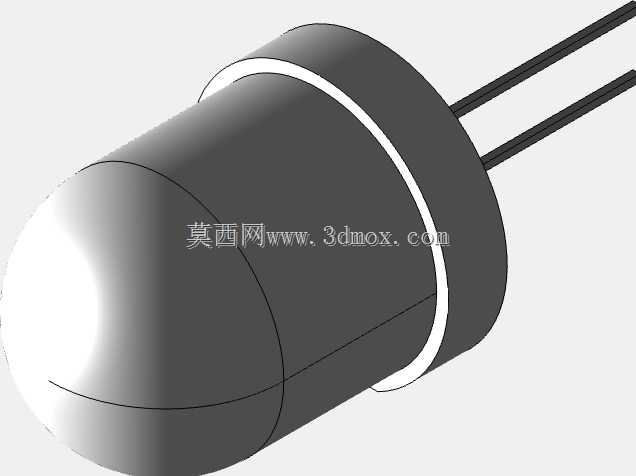

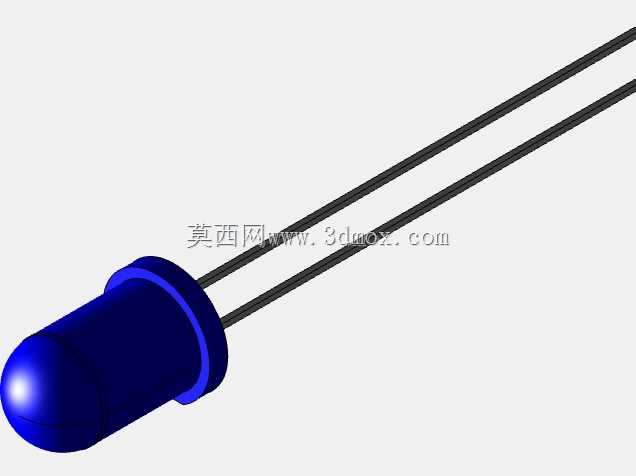

　　从结构设计逻辑来看，这款模型还原的是常规5mm直径圆头直插LED的典型形态，头部采用半球形环氧封装透镜，这个曲面结构并非随意设计的外形，其曲率经过光学折射计算，能够将内部PN结发出的光线进行汇聚，调整出射光的发散角度，常规圆头封装的出光角一般在20度到30度之间，适合做远距离状态指示或者小范围聚光照明场景。透镜下方的黄色环形凸台是封装结构的定位台阶，在PCB设计时，这个台阶的直径要比板上开设的安装通孔直径大0.2到0.3毫米，焊接时器件插装到位后台阶会贴紧PCB板面，既可以控制引脚伸出板面的焊接长度，也能避免器件在过波峰焊时因震动掉落进波峰槽内。

　　两根平行的金属引脚是器件的电气连接通路，同时也承担机械固定的作用，建模时还原了引脚的平行度与直径参数，常规这类LED的引脚直径在0.5毫米左右，中心间距为2.54毫米，刚好匹配标准万用板、面包板的孔距规格，设计PCB封装时不需要额外调整孔位间距，直接调用标准2.54mm间距通孔封装即可完成适配。引脚长度一般预留15到20毫米，实际生产中可以根据焊接工艺需求裁剪，手工焊接时保留3到5毫米的伸出长度就能形成饱满的焊点，波峰焊工艺下可以适当缩短引脚长度，减少焊锡攀爬导致的连锡风险。

　　在实际设备应用中，这类直插LED常被用作设备电源状态指示、故障报警提示、信号通路导通指示，比如工业控制柜面板上的电源灯、运行灯、故障灯，大多采用这类封装的LED搭配不同颜色的扩散透镜来区分状态；在一些小型消费电子产品中，也会被用作按键背光源、充电状态指示灯。设计选型时需要关注透镜的光学参数与引脚的可焊性，而三维建模阶段还原准确的外形尺寸与安装边界，能够提前验证PCB布局时器件之间的干涉问题，比如当LED旁边布置有电解电容、接插件等较高器件时，准确的模型高度可以帮助工程师判断是否会遮挡出光路径，或者在组装外壳时是否会和壳体的透光柱产生位置冲突。

　　这款模型还原了环氧封装体的曲面过渡细节，引脚与封装体结合处的密封结构也做了写实还原，实际生产中这个结合位置是环氧塑封的关键密封区，要保证水汽无法从引脚与塑封料的间隙进入内部腐蚀PN结，所以建模时没有做简化的直角过渡，而是保留了结合处的微小圆弧封胶结构，能够让结构工程师在做整机热仿真、装配干涉检查时获得更贴近真实器件的参考数据，避免因模型简化导致的装配间隙误判。在做面板安装设计时，圆头透镜的顶端突出高度也要纳入尺寸链计算，比如面板上开设的透光孔深度、透光柱的长度，都要匹配LED顶端到PCB板面的总高度，保证光线能够顺利导出到面板外侧，同时不会因为尺寸过顶导致组装时压坏LED封装体。
