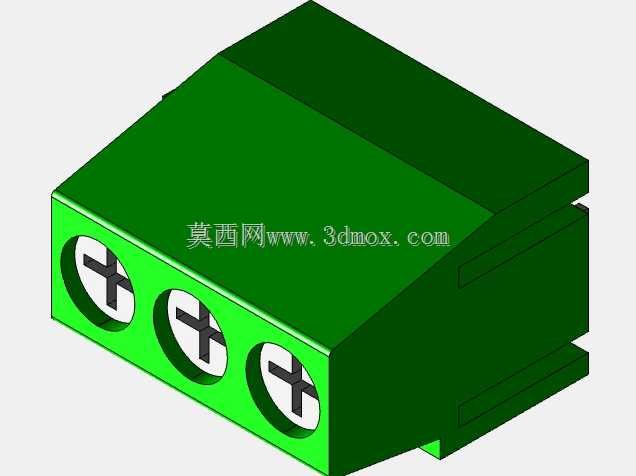

双孔螺钉锁紧式绿色接线连接器结构

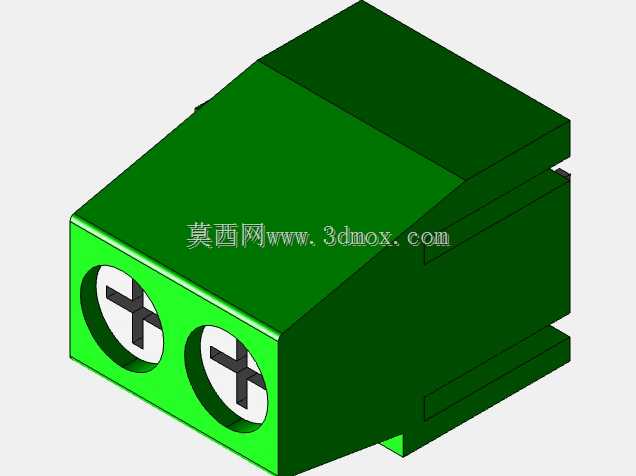

　　该结构件对应交流稳压、电源配电及低压控制回路中常见的螺钉压线式接线端子，主体采用绿色绝缘壳体，前端并列布置两个圆形接线孔，孔内设置十字槽锁紧螺钉，用于将外部导线端部压紧在内部金属导电件上。从整机布局看，这类端子通常成排安装在变压器、稳压器、电源模块、控制板或小型电气盒的进线/出线位置，承担相线、零线、信号线或负载线的可拆卸连接任务，相比直接焊线或缠绕接线，能够在检修、换线和批量装配时保持接触压力稳定，并降低导线松脱、误碰相邻导体的风险。建模时需要优先还原绝缘外壳的包覆关系：外壳顶部为连续斜面与平面组合，侧面带有阶梯状止挡和卡槽，底部及后侧预留与PCB、安装孔位或端子排基座配合的限位结构；这些特征并非单纯外观造型，而是决定端子能否顺利卡入面板、能否与相邻端子保持规定爬电距离的关键边界。前端两个接线孔的中心距、孔径和沉台深度需要与常用导线线径、螺钉头运动空间相匹配，十字槽螺钉在孔内应保留旋转和下压行程，模型中螺钉端面、压线框与导线插入方向形成垂直压紧关系，使导线沿轴向插入后被螺钉端部或金属压线框固定。实际选型时，工程师会先确认单极额定电流、导线截面积和绝缘耐压，再核对端子总宽、总高、孔间距以及PCB插针或面板开孔位置；若多联并排使用，还要检查相邻端子之间的隔筋高度，避免焊装后出现电气间隙不足。外壳侧壁的凸筋和凹槽可用于多工位拼接，后侧或底部的细小伸出特征对应定位脚、焊接脚或防退结构，在三维装配中应与电路板孔位、壳体挡墙做干涉检查。绿色绝缘件一般承担耐弧、阻燃和握持防护作用，因此外形圆角、拔模斜度和壁厚过渡都要兼顾注塑成型：顶面不宜出现突变厚壁，孔口周围需要足够材料承受螺钉拧紧时的局部压力，侧面卡槽则要保证装配弹性和长期使用后不脆裂。对于设备维护场景，双孔正面操作方式允许螺丝刀垂直或略微倾斜进入，接线孔周围的圆形凹台可引导导线插入，减少多股铜丝散丝搭接到相邻极的情况。结构设计还应考虑导线拉脱力、温升和振动松动问题，金属导电部分虽在外观中被绝缘壳遮挡，但在完整数字样机中需与螺钉、压线区域保持同轴和贴合，不能只建外壳而忽略内部压紧链路。安装边界方面，端子前方要保留螺丝刀操作空间，上方不能被散热器、电容或钣金压边过近覆盖，后侧焊接脚穿过PCB后应与焊盘尺寸一致；若用于稳压器外壳面板，则绿色本体的台阶面可作为嵌入定位面，侧向卡扣承担防窜动作用。整体模型以紧凑块状构型呈现，几何特征集中在接线孔、十字螺钉、壳体斜顶、侧部卡槽和底部限位结构，适合用于电气柜布线校核、电源产品装配模拟、端子排布局设计以及教学演示中理解螺钉夹紧型连接器的工作方式。
