车间物料周转用移动式手动升降运输梯

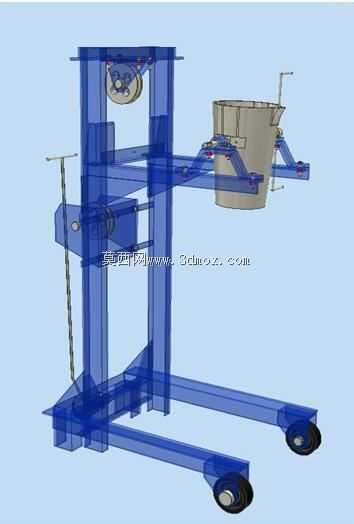

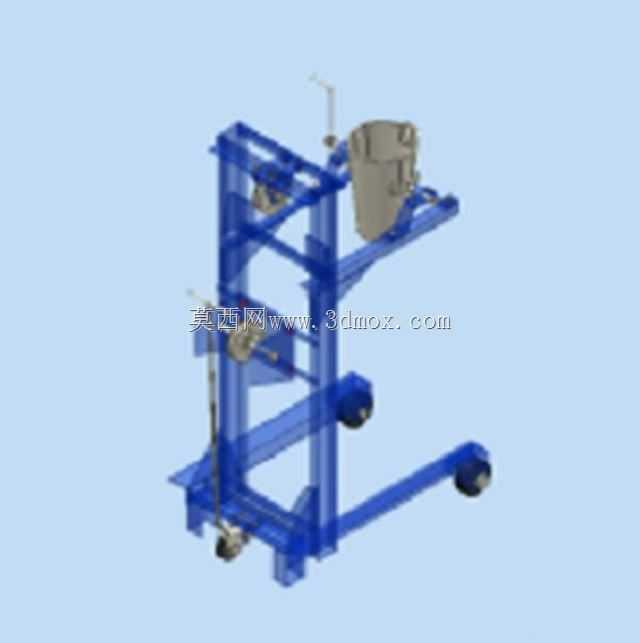

　　这款移动式手动升降运输梯，主要面向车间内小批量、定点位的重型物料短距离转运与高位上料场景，常见于机加工车间工位间的工件转运、仓储区域的低层货架取放货、装配线旁的重型零部件临时提升送料，尤其适配无法安装固定升降设备、通道狭窄且作业点位分散的生产场景，弥补了大型叉车转弯半径大、固定提升机覆盖范围有限的使用短板。设备整体采用框架式立式结构设计，底部为C型开口的移动底盘，底盘三个端点配置带刹车的万向脚轮，空载状态下可单人推行转向，作业时踩下脚轮刹车即可完成整机固定，无需额外打地脚螺栓固定，适配不同作业面的临时使用需求。底盘上方为双层嵌套的方管焊接立柱框架，作为升降作业的承载导向结构，内层滑架通过两侧的导向滑块与外层立柱配合，

　　升降过程中无横向窜动，滑架前端设置物料承载托架，托架可根据承载物料的外形更换适配的工装夹具，本次模型中配置的桶状夹持座，可直接适配标准工业料桶的抱紧固定，避免转运过程中物料倾洒。驱动部分采用手动绞车加钢丝绳牵引的结构，绞车安装在立柱侧方的人体工程学操作高度位置，操作人员站在设备侧方即可转动摇柄完成托架升降，绞车内置自锁式棘轮结构，摇柄停止转动时可自动锁止当前升降高度，不会出现负载下滑的安全隐患，无需额外配置锁定销等辅助固定零件。从设计逻辑来看，整机的受力路径经过明确优化，承载托架的负载通过滑架传递到内层立柱，再通过导向滑块将载荷分散到外层焊接框架，最终全部载荷传递到底部的脚轮与地面接触点，所有焊接节点均避开应力集中区域，

　　方管型材的选型经过抗弯强度校核，在额定负载下立柱的最大挠度控制在千分之一以内，避免升降过程中出现卡滞。设备的安装边界需要重点关注，整机收拢状态下的总高度适配标准车间2.8米的净空要求，推行时的宽度小于0.8米，可顺利通过常规车间的人行通道与防火门，升降行程覆盖从地面到1.8米的作业高度，可匹配大部分标准工作台、装配线以及低层货架的高度差，托架伸出底盘前端的距离经过核算，可避开工作台边缘的干涉区域，上料时无需操作人员近距离探身搬运物料。细节设计上，立柱顶部设置有限位挡块，避免滑架超行程脱出，摇柄位置配置有防滑橡胶套，长时间操作不易打滑，底盘的C型开口设计可直接伸入工作台底部，让托架尽可能贴近作业面，减少物料搬运的水平距离，

　　降低操作人员的劳动强度。不同于电动升降设备，这款手动运输梯无需外接电源或气源，不存在线缆拖拽的限制，也没有电池续航的顾虑，在无供电的临时作业区域、防爆车间等有特殊用电限制的场景下也可正常使用，整体结构无复杂的电控或液压元件，日常维护仅需定期给导向滑块、绞车转轴加注润滑脂即可，维护成本极低，适合中小批量生产的加工车间作为辅助搬运工装使用。建模过程中对所有运动部件都做了干涉检查，摇柄转动全行程不会与立柱、底盘发生碰撞，滑架升降全行程与外层立柱的导向间隙保持一致，脚轮的安装位置经过重心校核，额定负载下整机的重心投影始终落在三个脚轮构成的支撑三角形内部，不会出现侧翻风险，所有焊接焊缝的位置都预留了足够的焊接操作空间，实际生产时无需特殊工装即可完成框架的组焊作业。
