交流稳压器三相回路电气控制原理设计

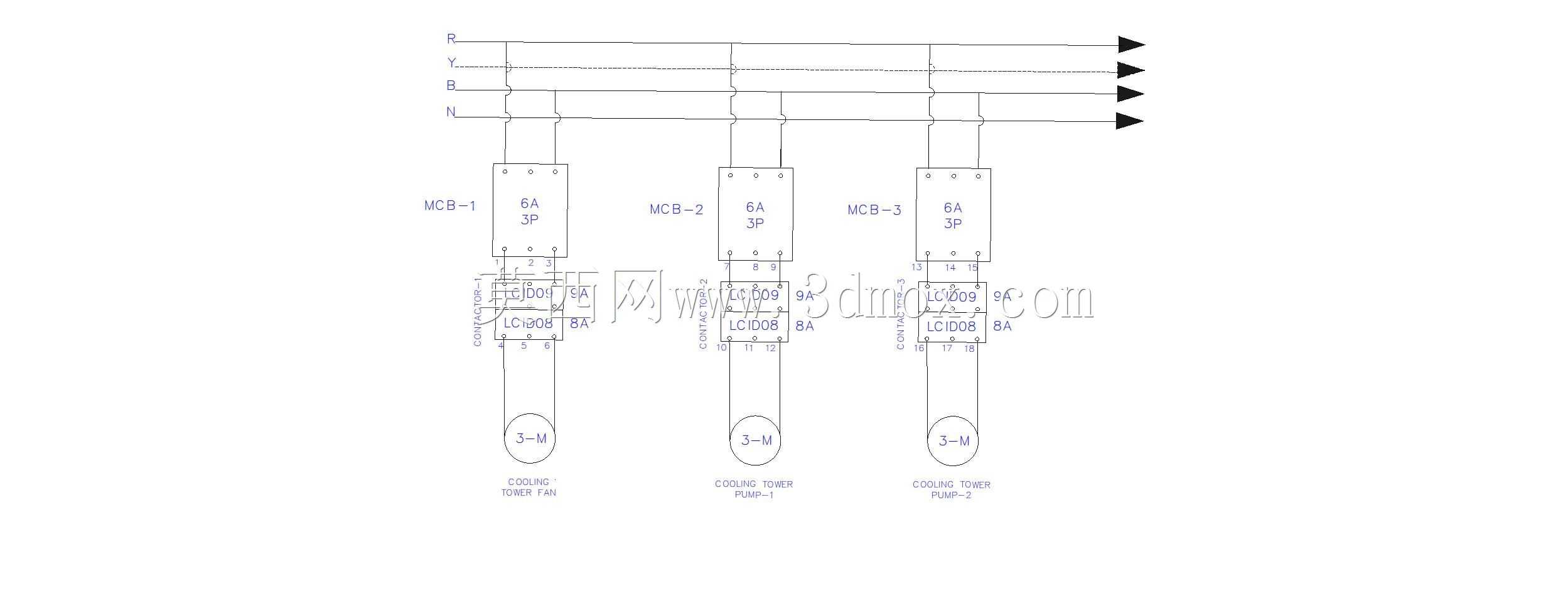

　　这套交流稳压器的三相电气控制原理设计，核心面向工业车间低压配电场景下的稳压供电需求，在加工车间存在多台大功率冲压、切削设备同时启停的工况下，电网电压波动幅度常超出精密检测设备、数控系统的允许输入范围，这套原理设计通过三路独立的保护与通断回路，分别对应三相供电支路的独立管控，避免单支路故障波及整个稳压供电系统。从原理布局来看，三相进线端分别设置独立的微型断路器保护单元，每相回路配置6A额定电流的分断器件，匹配后端冷却风机、控制回路的负载容量，断路器下方串接辅助触点与控制端子，可将每相的通断状态反馈至稳压器的主控单元，实现故障状态的实时监测。每相回路末端对应连接独立的冷却风机负载，三台风机分别对应稳压器内部三个调压绕组的散热需求，

　　绕组在带载调压过程中产生的热量通过对应风道由风机强制排出，避免长期高温运行导致绝缘层老化加速。设计过程中充分考虑了安装接线的工艺性，所有端子排的编号与线号标注一一对应，现场接线时可直接按照原理图标注的线号压接，无需额外核对回路走向，减少现场施工的接线错误率。从安装边界来看，这套原理对应的电气元件全部采用标准35mm导轨安装方式，断路器、端子排的安装孔位完全匹配通用电控箱的导轨尺寸，单回路元件的横向安装间距预留了不少于10mm的散热间隙，纵向走线槽的宽度预留25mm空间，可容纳每相4平方毫米的主回路导线与1平方毫米的信号反馈线分层排布，避免强电回路对信号反馈线产生电磁干扰。回路设计上特意将每相的保护地端子单独排布在端子排最末端，

　　与主回路端子保持15mm以上的电气间隙，满足低压配电的安全规范要求。在功能特性层面，每相回路的断路器都具备过载与短路双重保护功能，当对应支路的风机出现卡滞、绕组短路等故障时，断路器可在0.1秒内快速分断故障支路，同时通过辅助触点向主控系统发送故障信号，触发稳压器的超温保护预警，避免因单台风机停转导致对应绕组温度过高烧毁。原理设计中没有采用集中式的总断路器分断方案，而是选择三相独立分断的结构，主要考虑到现场运维的便利性，当单一支路出现故障时，仅需断开对应相的保护器件即可开展检修，其余两相可继续维持供电，减少设备停机对生产造成的影响。实际选型匹配时，这套原理对应的元件参数可适配额定容量15kVA至30kVA区间的交流稳压器产品，

　　主回路导线的载流量完全覆盖额定工况下的电流需求，信号回路的导线采用屏蔽线设计，可在车间复杂电磁环境下稳定传输状态信号。原理中的接线端子全部采用螺钉压接式结构，单端子可压接2根同规格导线，方便后续运维时扩展检测元件的接线需求，端子排两侧预留固定件安装位，可在震动较强的车间场景下避免端子排松动移位。从布线逻辑来看，三相主回路的走线分别沿电控箱内三个独立的走线槽排布，避免不同相的导线交叉缠绕，减少线路之间的电磁干扰，信号反馈线单独沿屏蔽走线槽布置，与主回路走线槽保持20mm以上的间距，进一步提升信号传输的稳定性。这套原理设计充分考虑了现场运维的操作空间，断路器的操作手柄距离电控箱箱门的距离预留了30mm的操作间隙，无需打开箱门内部的防护挡板即可直接操作分合闸，日常巡检时可快速判断每相回路的通断状态。
