密尔沃基工具包装激光切割排版板

　　这套激光切割排版构件，主要面向工业级手动工具的成套包装内衬场景，适配车间批量出货、工具套装收纳、终端产品陈列等多个实际使用环节，区别于传统吸塑内衬、纸质衬垫的结构，采用金属薄板激光镂空加工的形式，在耐用性、重复使用率、定位精度上有明显优势。从实际落地的使用场景来看，这类切割板既可以直接作为工具套装的周转定位衬板，配合外层硬质包装箱完成电动工具、配套附件的定点固定，避免运输过程中工具相互磕碰刮擦涂层、损伤精密配合部位；也可以单独作为车间工具挂板的前置定位层，安装在工位旁的墙面上，对应每个镂空槽位放置对应型号的工具头、配件，实现工位工具的可视化定置管理，减少工具找寻的无效工时。

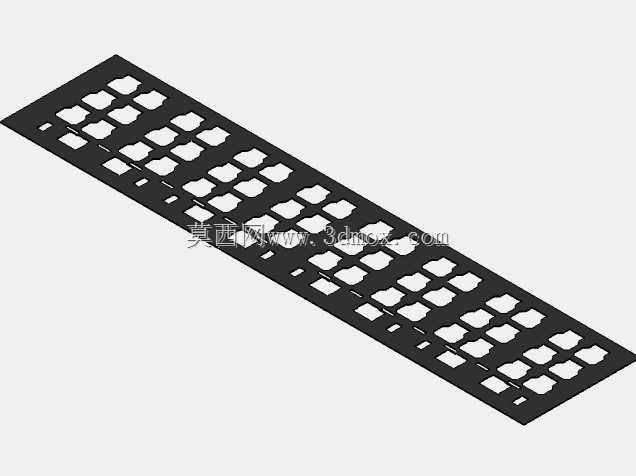

　　设计层面上，整个排版板采用整板连续阵列的排布逻辑，所有镂空型腔完全匹配密尔沃基系列工具及配套附件的外轮廓，每个型腔的边缘都预留了0.15mm的取放间隙，既保证工具放入后不会在运输晃动中脱出，又能让操作人员徒手顺利取放，不需要额外的卡扣或者固定结构。板体边缘额外增设的脚部定位结构，是这套设计区别于常规平面切割板的核心改动：常规平面切割板叠放时容易因为板面贴合产生真空吸附，批量转运时很难逐张分离，增设的凸起脚部让板与板叠放时保持2mm的均匀间隙，既方便自动化产线上的吸盘逐张取料，也能避免板面镂空位置因为叠放压力产生变形，同时脚部的定位尺寸完全匹配标准包装纸箱的内部卡槽，放入箱体后不需要额外打胶或者压条固定，就能限制板体在箱内的前后左右窜动。

　　从外形尺寸与安装边界来看，整板采用标准钣金开料尺寸，适配主流激光切割机的加工幅面，不需要额外定制板材幅面，材料利用率能达到92%以上，加工时可以直接整板上料，一次走刀完成所有型腔和外轮廓的切割，不需要二次装夹。所有镂空型腔的转角位置都做了R0.8mm的圆角过渡，既避免激光切割锐角位置产生的热应力集中，也能防止取放工具时锐角划伤操作人员的手部或者工具的绝缘外层。板厚适配0.8mm到1.5mm的冷轧钢板、镀锌板或者薄铝板，不同材质可以对应不同的使用场景：冷轧钢板喷塑后适合车间长期固定使用，镀锌板适合一次性出货包装衬板，薄铝板适合轻量化的便携工具套装场景。

　　在结构强度校核上，整板的镂空排布特意做了等强度设计，相邻型腔之间的连接筋宽度统一保持在5mm以上，即使在1.5mm板厚下，整板中部承重5kg的工具套装也不会产生超过1mm的挠度变形，完全满足运输堆码的强度要求。切割路径的排布上也做了工艺优化，所有型腔的切割起点都设置在连接筋的非外观面位置，避免切割引弧点在型腔边缘产生凸起毛刺，减少后续去毛刺的工序工时。另外板体两端预留的定位缺口，可以直接配合自动化包装线的定位销，实现整板的自动上料、自动装箱，不需要人工对位，适配日产万套以上的批量包装产线需求。

　　实际使用中，这套切割板还可以根据不同的工具套装组合，灵活调整阵列的型腔组合，不需要重新制作模具，只需要调整激光切割的走刀路径就能快速换型，相比传统的吸塑衬垫、注塑衬板，换型成本几乎可以忽略，特别适合多品种小批量的工具套装生产场景，也能满足定制化工具套装的快速交付需求。
