旅居房车透明密封车门总成结构设计

　　这款透明房车车门总成，主要适配自行式B型、C型旅居房车以及拖挂式露营房车的侧围乘客进出通道，也可用于小型拖挂方舱、户外移动作业舱的人员出入端口，核心作用是在舱体封闭状态下实现舱内外物理分隔，同时兼顾采光需求与通行便利性。从实际使用场景来看，这类透明车门常布置在房车侧围靠近会客区的位置，相比传统金属蒙皮车门，无需额外增设侧窗就能让自然光进入舱内，白天停靠时能减少舱内照明能耗，同时在车内可以直接观察车外周边环境，提升驻车时的环境感知能力。

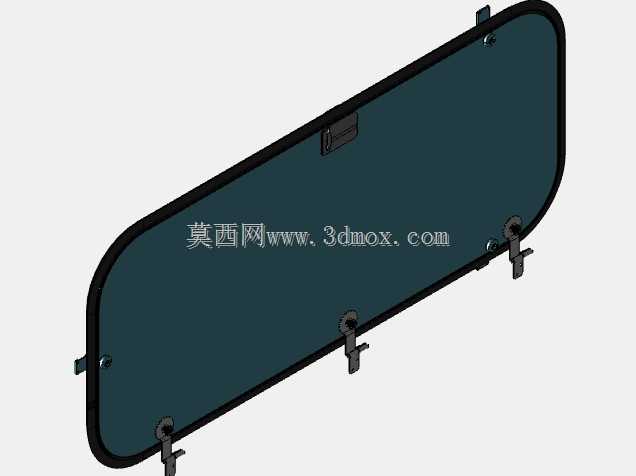

　　结构设计上，车门主体采用大面透明板材作为核心采光区，边缘通过整体式黑色密封包边做框架强化，包边内部预埋金属加强衬条，避免透明板材长期受车辆行驶振动出现应力开裂，同时包边与车门钣金安装框配合的位置，整圈布置三元乙丙发泡密封胶条，车辆行驶过程中可以阻隔路噪、风噪传入舱内，雨天也能防止雨水顺着安装缝隙渗入舱内。车门上集成的锁止结构采用多点锁止设计，除了中部的主锁具外，沿车门竖向布置了三个锁止卡扣，关闭时可以让整圈胶条受力均匀，避免高速行驶时车门局部出现缝隙产生风噪，也能提升车辆长时间停放时的防盗性能。

　　安装边界方面，这款车门整体为长圆形圆角结构，四个转角均做了大圆弧过渡，既可以避免应力集中，也能匹配房车侧围常见的圆弧曲面造型，减少安装时的曲面适配难度。车门通过上下两组铰链与侧围安装框连接，铰链位置做了偏心调节设计，安装时可以根据侧围焊接的实际公差微调车门位置，保证整圈密封间隙均匀控制在3-5mm区间，避免出现局部密封不严的问题。车门下部预留了排水孔结构，即便有少量冷凝水或者雨水渗入密封胶条内侧，也能顺着排水孔直接排出车外，不会在车门内部积存腐蚀结构件。

　　从功能特性来看，透明面板采用耐冲击的改性聚碳酸酯材质，表面做了防紫外线硬化处理，长期户外暴晒不会出现发黄、雾化的问题，抗冲击性能可以满足车辆行驶过程中飞石撞击的防护要求，不会出现普通玻璃受撞击碎裂的安全隐患。车门的开启角度可以达到110度，完全开启后通过侧边的限位撑杆固定，避免驻车时受风力影响车门自动闭合碰伤进出人员，同时车门内侧预留了纱网安装卡槽，用户可以根据使用需求加装防蚊纱网，夏季露营时打开车门通风也能阻挡蚊虫进入舱内。

　　设计过程中，重点平衡了采光需求与结构强度的关系，透明面板的厚度经过多轮振动仿真验证，在满足整车侧碰防护要求的前提下尽可能降低厚度，控制车门整体重量，避免长期开关出现铰链下垂变形。锁具的操作力经过反复调校，从车内外都可以通过单把手实现多点锁的同步解锁与锁止，操作力度控制在成年人单手握持即可轻松操作的范围，同时锁具内部做了防锈处理，适配户外高湿、高盐雾的使用环境，长期使用不会出现锁止卡滞的问题。安装点位的设计充分考虑了售后维修的便利性，所有固定螺栓都可以从车门内侧直接拆卸，后期更换密封胶条或者锁具配件时，不需要将整个车门从车身上拆下，降低维护难度。
