3英寸拖车悬架拖曳臂衬套结构设计

在越野拖挂、小型 utility 拖车的底盘行走系统中，拖曳臂衬套是承担悬架缓冲、铰接定位的核心受力零件，直接决定非铺装路面行驶时的底盘滤震表现与铰接位耐久度，这类零件长期受泥水侵蚀、交变冲击载荷，原厂配套衬套往往存在橡胶老化快、金属衬套配合间隙过大的问题，很多越野玩家、小型拖车改装从业者会选择自行铸造适配特定管径的衬套来替换失效件，这套结构就是针对3英寸规格拖曳臂悬架开发的铸造用衬套成型结构，适配PMC 790.3.5英寸总宽的DOM管安装场景。

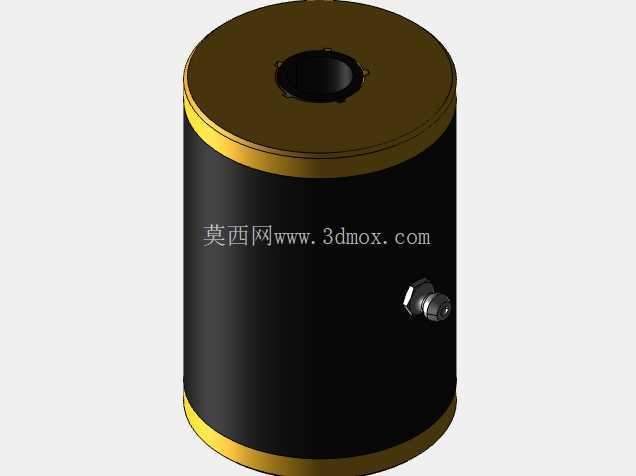

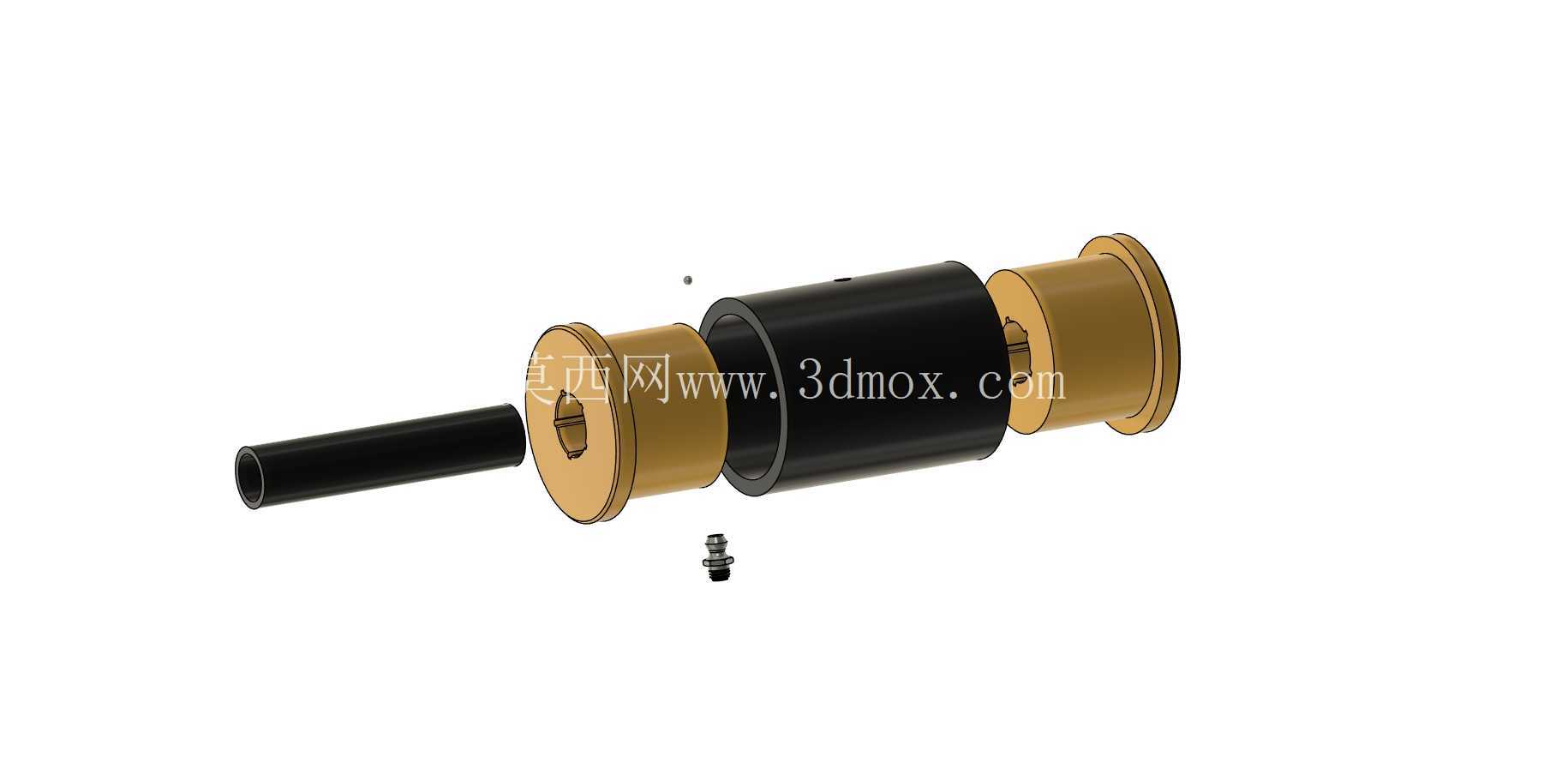

从实际安装边界来看，这套衬套适配的DOM管外径为2.38英寸，衬套自身内径为1.99英寸，长管段长度为3英寸，短段长度0.58英寸，配套固定螺栓规格为9/16英寸外径，所有尺寸都严格对应量产拖车悬架的铰接位安装空间，不需要额外对拖曳臂安装座进行扩孔、焊接修改，直接替换原有磨损衬套即可完成装配。设计时特意考虑了铸造后的脱模便利性，在模具结构中加入了可拆卸环结构，待铸造工序完成、金属冷却定型后，拆下定位环，成型的衬套零件可以自动从模具中脱出，不需要额外使用撬棍、顶出装置暴力拆卸，避免零件表面出现顶痕、变形，影响后续压装精度。

针对实际使用中容易出现的安装失效问题，设计时做了两处针对性优化：一是要求配套的固定螺栓装配后端面必须齐平，不能突出衬套端面，否则衬套装入拖曳臂安装座后，突出的螺栓头会顶到安装座平面，导致衬套无法垂直落座，整个悬架铰接位会出现偏斜，行驶过程中会产生额外的扭转力矩，加速衬套磨损甚至出现螺栓断裂的风险；二是针对铸造过程中容易出现的气隙缺陷，明确了压力罐加压工艺参数为50psi，若3D打印的模具型腔内存在残留气隙，必须提前在对应位置钻排气孔，保证加压铸造时型腔内的空气可以顺利排出，避免铸造完成的衬套内部出现气孔、缩松缺陷，这类内部缺陷在越野路面的交变冲击下很容易出现衬套碎裂，导致悬架铰接位脱开，引发行驶安全事故。

从应用场景来看，这类衬套不仅适用于常规公路行驶的小型拖挂房车、工具拖车，也能满足越野场景下拖挂装备的使用需求，非铺装路面行驶时，悬架的上下跳动行程更大，衬套承受的径向、轴向冲击载荷是公路行驶的3-5倍，这套结构铸造出的衬套配合面精度更高，金属材质的本体相比原厂橡胶衬套拥有更高的径向承载能力，同时可以配合聚氨酯缓冲垫使用，兼顾缓冲性能与铰接位的刚性，避免越野过程中拖曳臂出现横向位移，保证车轮定位参数始终处于设计范围内，减少轮胎异常磨损。

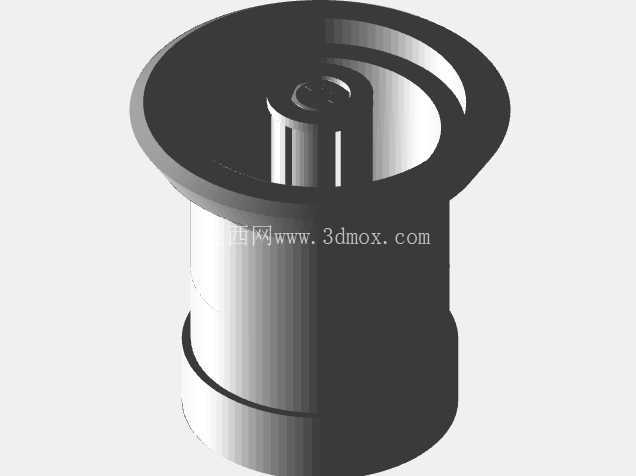

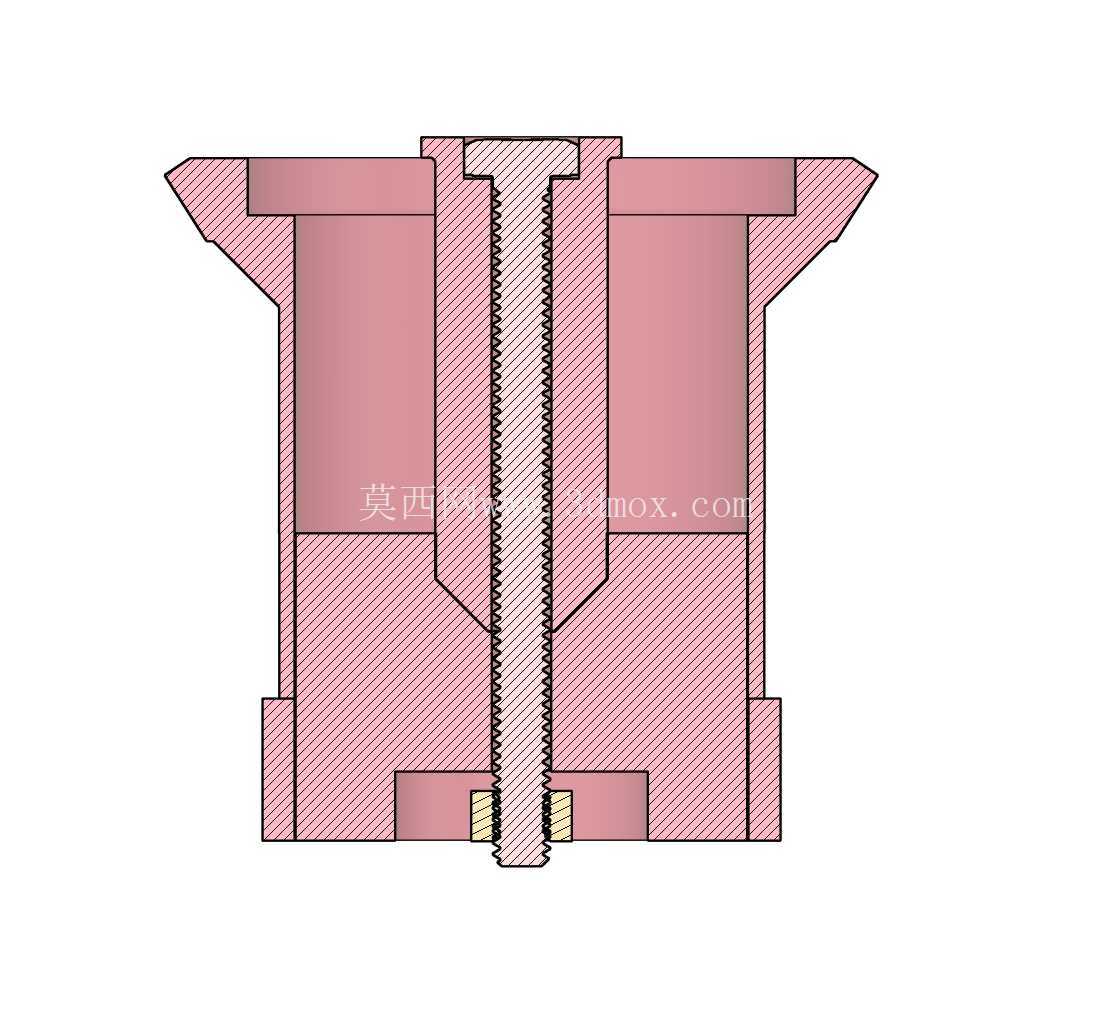

在模具结构的设计上，采用了分体式同轴定位结构，两端的定位法兰与中间的成型模芯采用间隙配合，装配时通过同轴止口保证各段的同轴度误差控制在0.02英寸以内，避免铸造出的衬套出现内外圆不同心的问题，若衬套内外圆同轴度超差，压入安装座后会出现卡滞，悬架跳动时铰接位无法自由转动，反而会导致应力集中在衬套焊接位置，出现拖曳臂开裂的问题。同时模具的定位销采用了快拆结构，不需要专用工具就可以完成模具的组装与拆卸，小批量生产时的装配效率可以提升40%以上，适合改装厂、小型加工坊的小批量定制生产场景，不需要投入大型压铸设备，仅通过简易压力罐就可以完成衬套的铸造生产，生产门槛低，零件一致性可以满足拖车维修、改装的使用要求。
