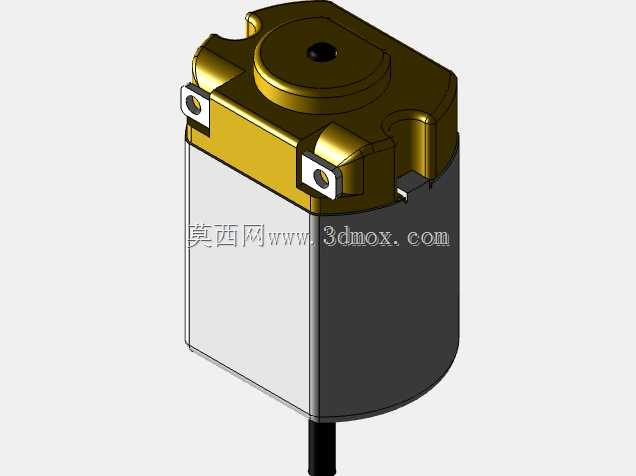

3V至6V通用型小型直流驱动电机结构

　　在桌面级小型自动化装置、学生科创实验载体、消费级小型电动产品的结构开发环节，这类适配3-6V供电区间的小型直流电机，是出镜率极高的动力输出元件。不同于工业级大功率驱动单元的复杂安装逻辑，这类微型动力件的选型与建模，往往需要在极小的空间边界内平衡扭矩输出、安装兼容性与走线合理性，很多刚接触结构设计的从业者容易忽略这类小元件的细节约束，导致后期打样时出现装配干涉、动力不足或者走线剐蹭的问题。

　　从实际应用场景来看，这类低压直流电机的覆盖范围极广：桌面小型传送带的主动辊驱动、智能小车的轮组动力输出、电动玩具的动作执行机构、小型自动门锁的锁舌驱动、DIY桌面雕刻机的进给动力，甚至是部分手持小型电动工具的辅助动力单元，都能见到同规格电机的身影。它的核心优势在于供电门槛极低，常规USB供电、干电池组、小型锂电池模块都能直接驱动，不需要额外搭配复杂的驱动调压电路，对于原型验证阶段的项目来说，能大幅缩短电路调试的周期，让结构设计者可以把更多精力放在传动链路的匹配上。

　　从功能特性层面来说，这类电机采用永磁定子搭配绕线转子的经典结构，在3V供电下即可平稳启动，6V额定供电下能达到适配小型机构的转速区间，输出扭矩刚好匹配轻载传动场景，不会因为动力冗余导致结构件过载损坏，也不会因为扭矩不足出现卡滞停转的问题。电机输出轴采用标准直径的金属光轴设计，可直接配合紧配的塑料齿轮、橡胶轮、同步带轮使用，不需要额外做轴径转接，对于快速搭建原型结构来说非常友好。电机尾部预留了正负极焊线引脚，已经做了镀锡处理，焊接导线时不需要额外打磨氧化层，能降低电路装配的工艺难度。

　　建模过程中需要重点把控的设计细节，首先是安装边界的尺寸约束：电机主体分为金属外壳段与端盖段两个部分，金属外壳为标准圆柱截面，端盖部分带有两个对称的安装定位凸台，凸台上预留的安装孔位间距是固定值，建模时如果孔位偏差超过0.1mm，实际装配时就会出现螺丝无法穿入的问题。其次是输出轴的伸出长度与轴径公差，轴的伸出长度需要匹配所搭配的传动件安装深度，如果建模时轴长过长，会导致传动件抵到电机端盖出现摩擦，过短则会出现传动件固定不牢打滑的问题；轴径的公差需要按照小间隙配合的标准设定，保证传动件可以轻松压入同时不会出现径向晃动。

　　走线空间的预留也是容易被忽略的设计点，电机尾部的焊线位置需要留出至少3mm的空间用于导线弯折，不能在结构设计时把电机尾部紧贴其他结构件，否则会导致导线被压破绝缘层出现短路风险。另外电机的金属外壳部分在工作时会产生轻微的电磁干扰，如果结构内部带有霍尔传感器或者无线通讯模块，建模时需要在电机与敏感元件之间留出足够的屏蔽层安装空间，避免动力单元工作时影响传感信号的稳定性。

　　从安装适配的角度来说，这类电机的固定方式非常灵活，既可以通过端盖凸台的螺丝孔做刚性固定，也可以通过定制的橡胶减震套做嵌入式安装，后者能大幅降低电机高速转动时带来的机身震动，适合对噪音控制有要求的消费类产品场景。建模时如果采用嵌入式安装方案，需要在安装槽与电机外壳之间留出0.2mm的间隙用于放置减震套，同时要在安装槽侧面预留走线缺口，避免导线被安装槽边缘割破。

　　很多结构设计者在做这类小型电机的配套结构时，容易照搬网上的通用模型而不做实际尺寸校验，实际上不同批次的同规格电机，在端盖凸台的厚度、输出轴的端面跳动量上会有细微差异，建模时在非配合面留出适当的公差余量，能大幅降低后期生产装配的不良率。比如电机外壳与安装腔的配合，不需要做紧配设计，留出0.15mm左右的间隙，既可以方便装配时的电机装入，也能容纳电机工作时因为温度升高产生的微小形变，避免出现电机外壳被挤压导致转子卡滞的问题。

　　在传动匹配层面，这类电机的输出转速较高，通常需要搭配减速齿轮组来降低转速提升扭矩，建模时需要注意电机输出轴与一级减速齿轮的中心距公差，中心距偏差过大会导致齿轮啮合噪音增大，甚至出现打齿的问题。如果是搭配同步带轮使用，需要计算好电机轴与从动轮的平行度偏差，平行度偏差超过0.3mm就会导致同步带在运转过程中出现跑偏脱落的问题。
