平板安装式重载定向工业脚轮结构设计

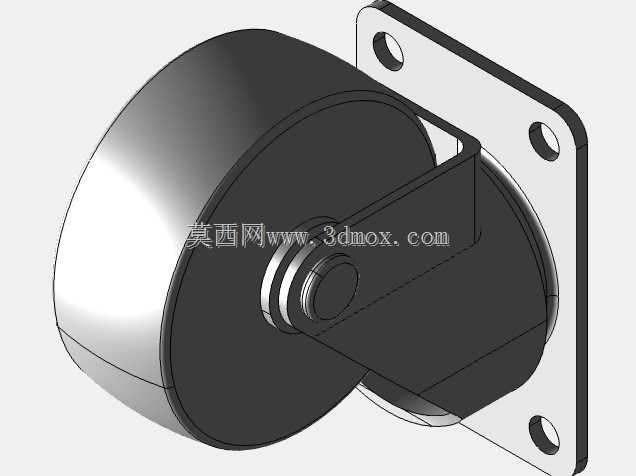

　　在车间周转工装、中型设备移动底座、仓储货架移位机构的设计场景中，脚轮作为直接接触地面的支撑移动部件，其结构合理性直接决定了整套移动机构的推行顺畅度、负载稳定性与长期使用寿命。这款定向脚轮采用单轮片加侧置支架的经典结构布局，轮体采用宽幅圆柱面设计，接触地面的有效宽度充足，在同等轮径下能够分散单位面积的地面压力，既可以在环氧地坪、水泥地面等常见工业地面平稳推行，也能避免窄轮在软质地面上出现陷轮、推行阻力骤增的问题。轮体与支架之间的转动副采用同轴嵌套的轴套结构，没有多余的外露连接件，既能够减少车间粉尘、金属碎屑进入转动间隙造成的卡滞，也能降低日常维护的频次，适配工厂内多粉尘、多杂物的复杂使用环境。安装端采用标准四孔方形法兰板，

　　法兰板与轮架之间采用折弯一体成型的连接臂，连接臂与法兰板的衔接处做了圆弧过渡处理，避免直角应力集中造成的支架断裂风险，法兰板上的四个安装孔采用对称布局，孔位间距符合通用工业脚轮的安装尺寸规范，设计选型时可以直接匹配现有设备底板的安装孔位，无需额外重新打孔调整，大幅缩短设备改型的设计周期。从安装边界来看，法兰板的平面度控制在合理公差范围内，安装时与设备底板贴合紧密，不会出现局部悬空造成的固定螺丝受力不均问题；轮体的转动轨迹完全处于法兰板的投影范围内，推行过程中不会出现轮体与设备底板、侧边护板发生刮擦的问题，设计时预留的转动间隙充足，即使存在一定的安装误差也不会影响轮体的正常转动。

　　定向结构的设计决定了这款脚轮适合沿直线方向长距离推行的场景，相比万向轮，定向轮的行进轨迹更稳定，不会出现高速推行时的轮体摆振问题，在重型设备的直线移位、工装板的流水线工位转运场景中，通常会采用两个定向轮搭配两个万向轮的布局方式，既保证直线推行的稳定性，也能满足转向调整的需求。轮架的板材厚度经过负载校核，在额定负载下不会出现支架变形、轮体偏移的问题，轮体的材质选择兼顾了耐磨性与静音性，推行过程中不会产生过大的噪音，适合车间内部的作业环境使用。从三维建模的角度来看，这款脚轮的模型还原了实际生产中的所有关键装配特征，包括法兰板的安装孔倒角、轮轴的配合公差、支架折弯处的工艺圆角，在做设备整体装配时，可以直接将该模型导入装配体中进行干涉检查，

　　验证安装空间是否充足，轮体转动时是否会与周边结构发生碰撞，避免实际加工装配时才发现结构干涉的问题。很多设计人员在选型脚轮时往往只关注负载参数，忽略了安装边界与转动间隙的校核，很容易出现安装后轮体卡滞、推行不顺的问题，这款模型的所有尺寸都按照实际产品的工程尺寸建模，可以直接作为选型参考，在设计阶段就完成安装空间的匹配验证，减少后续的改模成本。轮体表面做了圆弧过渡处理，没有尖锐的棱角，即使在推行过程中碰到人员脚部或者周边物件，也不会造成严重的磕碰损伤，符合工业设备的安全设计要求。支架表面做了防锈处理，能够适应车间内偶尔有油污、水渍的使用环境，不会因为短期受潮就出现锈蚀卡死的问题。在实际应用中，这类定向脚轮还经常被用在物流周转车、重型工具柜、移动式工作台的底部支撑，相比带刹车的万向轮，定向轮的结构更简单，故障率更低，长期使用的维护成本也更低，对于不需要频繁转向、主要沿固定路线移动的设备来说，是性价比极高的支撑移动部件。建模过程中对轮体与支架的配合间隙做了准确还原，在做运动仿真时，可以直接模拟轮体的转动状态，验证推行过程中整个设备的重心稳定性，避免出现重心偏移造成的侧翻风险。
