重载平板式万向脚轮结构三维造型

　　该三维造型呈现的是一种平板安装式重载脚轮，主要用于工业推车、设备底架、工装小车、仓储周转车以及需要频繁移位的固定式机械底座。脚轮在整机中看似属于辅助件，但在实际使用中直接影响设备推移阻力、转向灵活性、停放稳定性和地面适应能力。设计这类部件时，不能只把轮子作为一个简单旋转体处理，而要把安装板、转向支架、轮体、轮轴、轴承或衬套、紧固件以及受力传递路径作为一个完整承载系统来考虑。

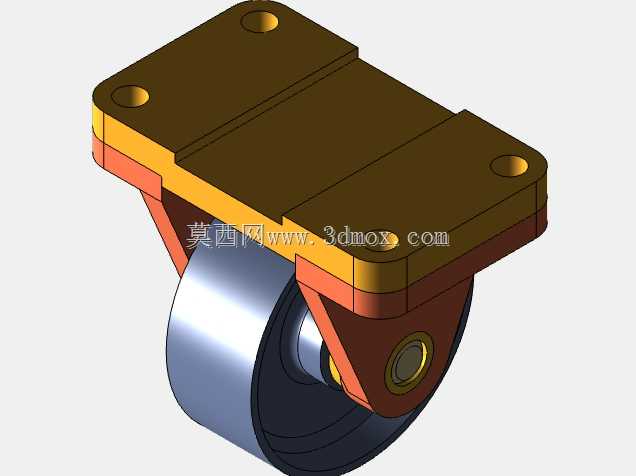

　　从结构形式看，模型上部为矩形安装平板，板上布置四个安装孔，用于通过螺栓与设备底盘或车架横梁连接。平板下方设置回转支承区域，使支架能够相对安装板绕竖直轴线旋转，从而实现万向转向。下部叉架采用双侧支承形式，轮体位于两支板之间，轮轴横穿叉架和轮毂，形成比较稳定的简支受力结构。这种布置相比单侧悬臂轮架，在偏载、冲击和反复启停工况下具有更好的抗倾覆能力，也能降低轮轴根部的弯曲应力。

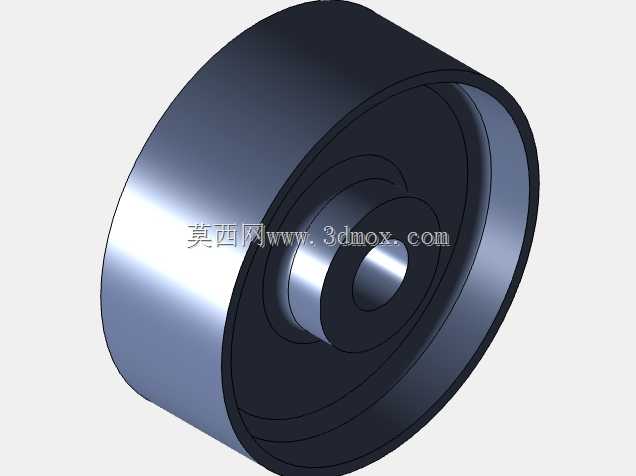

　　轮体部分采用圆柱面接触形式，外径较大，宽度也较充分，适合在车间地坪、仓库水泥地面、环氧地面或平整铺装路面上滚动。较宽的轮面可以降低单位接触压力，减少地面压痕和滚动阻力；较大的轮径则能够减小越过小缝隙、轨道接缝、地面凸起时的阻力。对于需要承载较重设备的场景，轮径选择不能过小，否则即使单轮静载满足要求，经过门槛、地坪接缝或杂物时也会产生明显冲击，进而把载荷放大到支架和安装螺栓上。

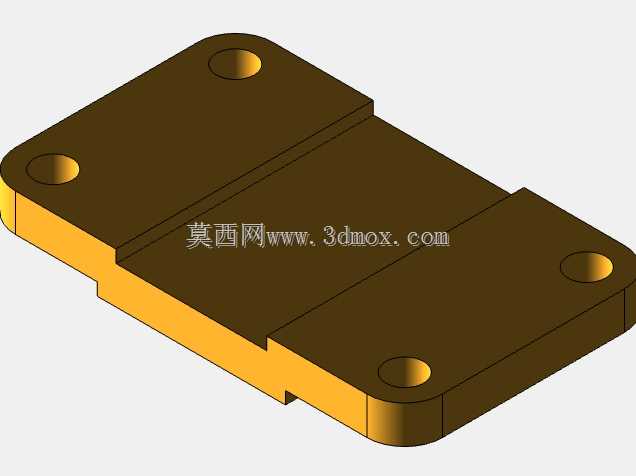

　　建模时应重点表达安装边界与运动边界。顶部安装板的长宽、板厚、四孔孔距以及孔径决定了脚轮与主机底架的互换性；轮体外径、轮宽、总高和回转半径决定了设备底部空间布置。若多个脚轮同时安装在同一台小车上，还要核对转向时轮架与设备侧板、地脚、焊接梁、管线夹等周边结构是否发生干涉。尤其在脚轮位于设备四角附近时，轮架旋转后的最大外轮廓可能超出底板边缘，若前期没有在三维装配中检查，现场推移时容易刮碰相邻设备或防护栏。

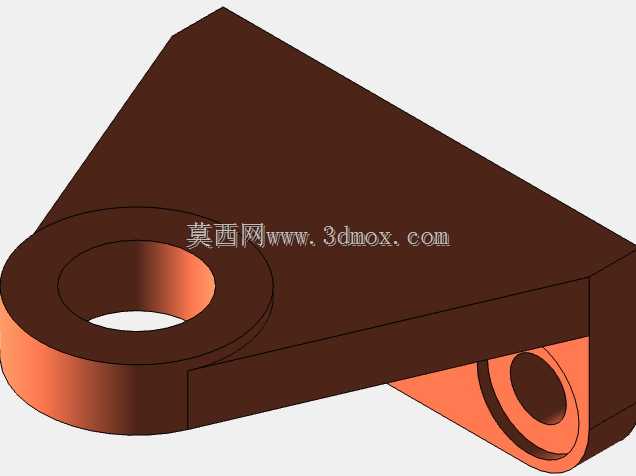

　　受力思路上，竖直载荷首先由设备底板传递到安装平板，再经回转中心传到叉架，最后通过轮轴和轮毂传递到轮体与地面。牵引或推移时产生的水平力则会在轮轴、叉架和安装孔之间形成附加弯矩，因此安装板不宜过薄，叉架与回转部分的连接区域也应保留足够圆角和过渡，避免应力集中。模型中支架侧板与上部承托结构采用较明显的包络造型，能够反映铸造或焊接支架常见的加强思路：在材料不过度增加的前提下，把截面布置在主要弯曲方向上，提高刚性并减轻重量。

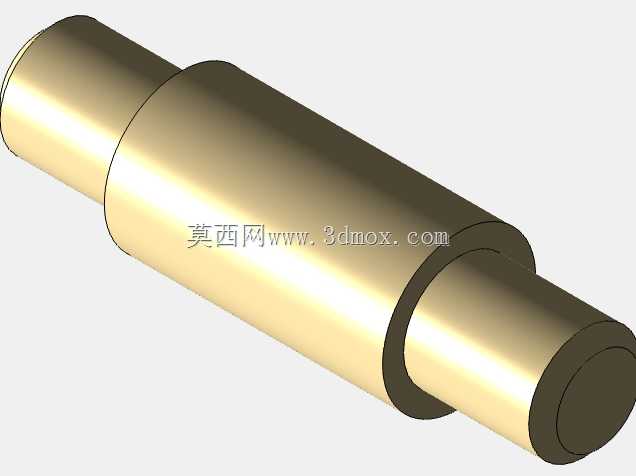

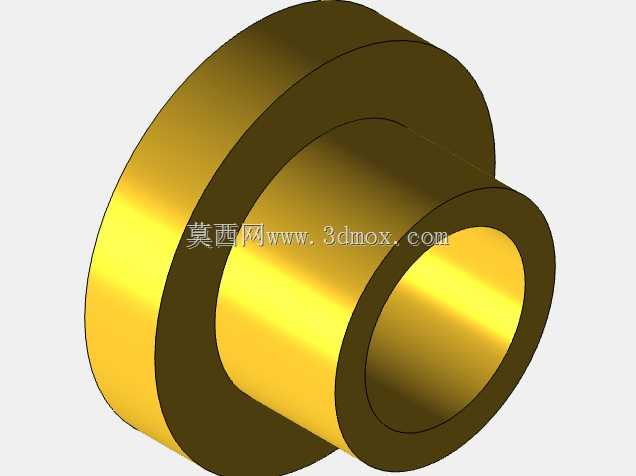

　　轮体与支架之间的同轴关系是建模和加工的关键。轮轴中心线应与安装板保持设计高度，两侧轴孔需要同轴，轮毂两端面与叉架内侧应留有适当间隙，既防止轮体轴向窜动过大，又避免因焊接收缩、铸造误差或装配偏差导致轮子卡滞。若采用金属轮面，还应考虑噪声、地面损伤和防锈问题；若采用聚氨酯或橡胶包胶结构，则需要在三维结构中预留包胶层厚度，并区分轮毂与外圈材料。不同材料会改变滚动阻力、承载能力、启动扭矩和耐磨损特性，选型时应结合地面条件与使用频率判断。

　　在设备应用中，这类脚轮常与定向轮、万向轮、带制动轮组合使用。四个支点布置时，通常将两个万向轮放在操作端，两个定向轮放在另一端，以便沿直线推行时保持方向稳定；若要求设备原地转向或在狭窄通道内调整位置，也可四角均采用万向轮，但需要增加制动结构，防止人员操作时设备意外滑移。脚轮制动不仅要限制轮子滚动，高精度设备还可能需要限制支架回转，否则轮子不转而转向机构仍可摆动，停放时仍会产生位置偏移。

　　从三维设计角度看，该模型适合用于脚轮结构教学、移动设备底盘方案校核、推车类产品装配演示以及承载件结构分析。建模过程中可通过安装板草图控制孔位，通过回转和拉伸建立轮体与支架，再用装配约束验证轮轴转动、支架回转和整体高度。实际工程出图时，还应补充安装孔规格、轮轴配合、材料、表面处理、额定载荷、制动方式以及安装面平面度要求，使三维模型不仅具备外观展示价值，也能服务于后续加工、采购和整机装配。
