小型方形安装座万向旋转脚轮结构

　　这款小型旋转脚轮的结构设计，最初是面向校园实训类小型移动载具的支撑移动需求开发，实际落地可覆盖轻型实验台架、小型物料周转车、桌面级移动设备、实训教学演示装置等多类需要短距离移位、频繁转向调整位置的场景，在轻型负载的移动支撑场景中，这类脚轮不需要承担大吨位载荷，核心需求集中在转向灵活性、安装便捷性、运行顺滑度三个维度，设计过程中也围绕这几个核心需求做了针对性的结构优化。

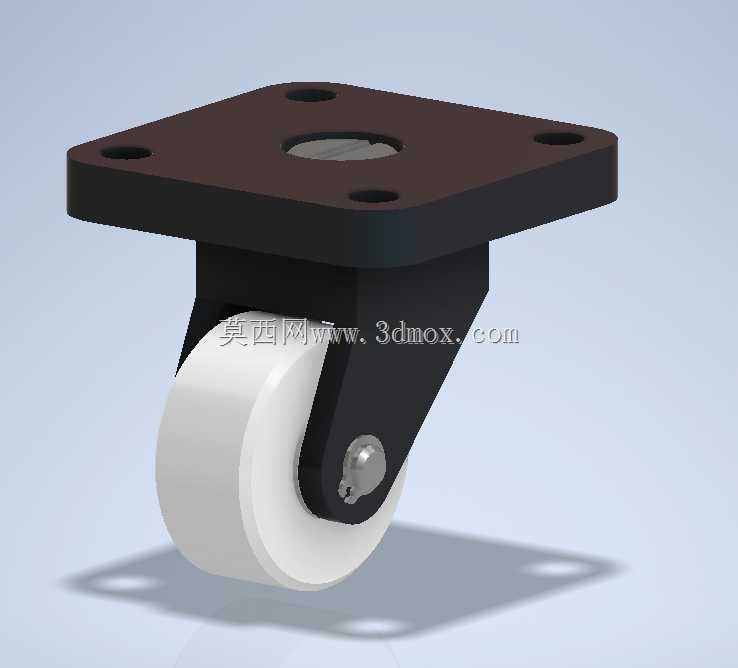

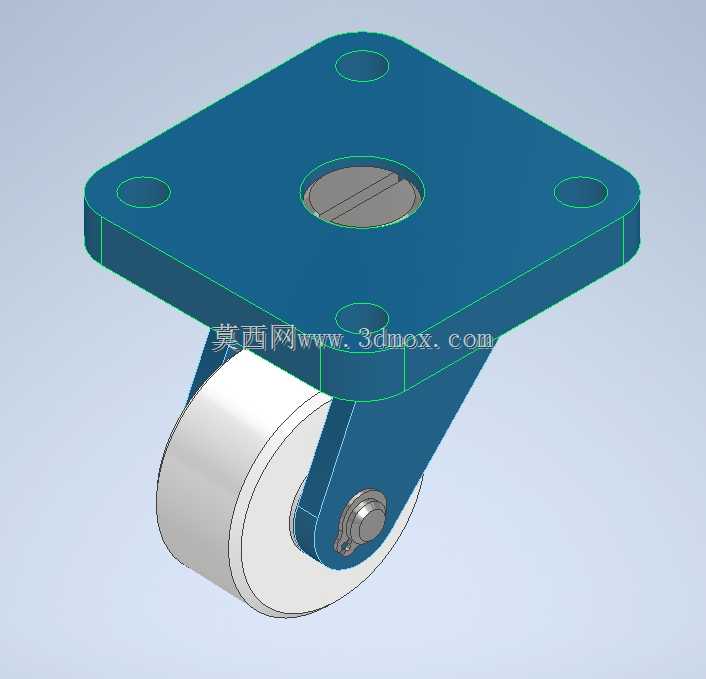

　　从安装边界来看，顶部安装板采用方形法兰式结构，四个角位预留沉头安装孔，孔位分布对称，适配常规的轻型设备底部安装螺孔布局，不需要额外做安装面的二次改造，直接通过螺栓即可完成脚轮与设备主体的固定；安装板中心预留的圆形通孔，是转向轴的装配让位空间，转向支架与安装板之间通过中心转轴实现360度水平旋转，转轴位置做了轴肩限位，避免转向过程中支架出现轴向窜动，保证转向动作的同轴度，不会出现转向卡滞、偏移的问题。滚轮部分采用宽面圆弧过渡的轮体设计，轮面材质选用低硬度的工程塑料，既可以降低滚动过程中的噪音，也能减少对环氧地坪、木质地板、实验台桌面等接触基面的划伤，轮体与支架之间通过销轴连接，销轴两端做铆压固定，防止轮体在滚动过程中出现销轴脱出的问题，轮体与支架侧板之间预留了0.2mm左右的装配间隙，既不会因为间隙过大出现轮体晃动，也不会因为间隙过小导致轮体转动卡涩。

　　转向支架采用折弯式一体结构，从安装板底部的转轴连接位向下延伸出两侧支撑板，直接承接滚轮销轴的安装位，这种一体折弯的结构相比拼接式支架，省去了焊接工序，整体结构强度更稳定，不会出现焊缝开裂的问题，支架表面做喷塑处理，提升日常使用中的防锈耐刮性能。在实际选型适配过程中，这类脚轮的单轮负载设计在50kg以内，适配总负载不超过150kg的轻型移动设备，安装时需要注意四个脚轮的安装面保持在同一水平面上，避免出现单个脚轮悬空导致负载分配不均，加剧轮体磨损的问题；转向结构的转动副位置预留了润滑脂填充空间，长期使用后可以补充润滑脂，降低转动阻力，延长脚轮的使用寿命。

　　不同于工业重载脚轮的厚重结构，这款小型脚轮的整体结构更紧凑，安装板的外形尺寸控制在较小范围内，不会过多占用设备底部的安装空间，轮体直径适配小型设备的离地高度需求，既保证足够的滚动越障能力，可以轻松越过地面的细小线缆、接缝台阶，也不会因为轮体过大导致设备整体重心过高，影响放置稳定性。在三维建模过程中，所有装配位置都按照实际公差配合要求做了间隙预留，安装孔的沉头深度、转轴的配合公差、轮体的转动间隙都做了参数化设置，可以根据实际使用需求调整安装板尺寸、轮体直径、安装孔位间距等参数，快速衍生出适配不同安装场景的同系列脚轮结构，不需要重新搭建整体模型框架，大幅提升同类型零件的设计效率。日常使用中，这类脚轮不需要做过多的维护，只需要定期清理缠绕在轮轴位置的毛发、碎屑，即可保证转动顺滑，相比固定式支撑脚，旋转脚轮可以让设备在狭小空间内完成转向、移位操作，不需要大幅度挪动设备整体，在实验室、教学实训场景、小型仓储周转场景下的实用性非常突出。
