双足机甲通用分体式装甲组件结构设计

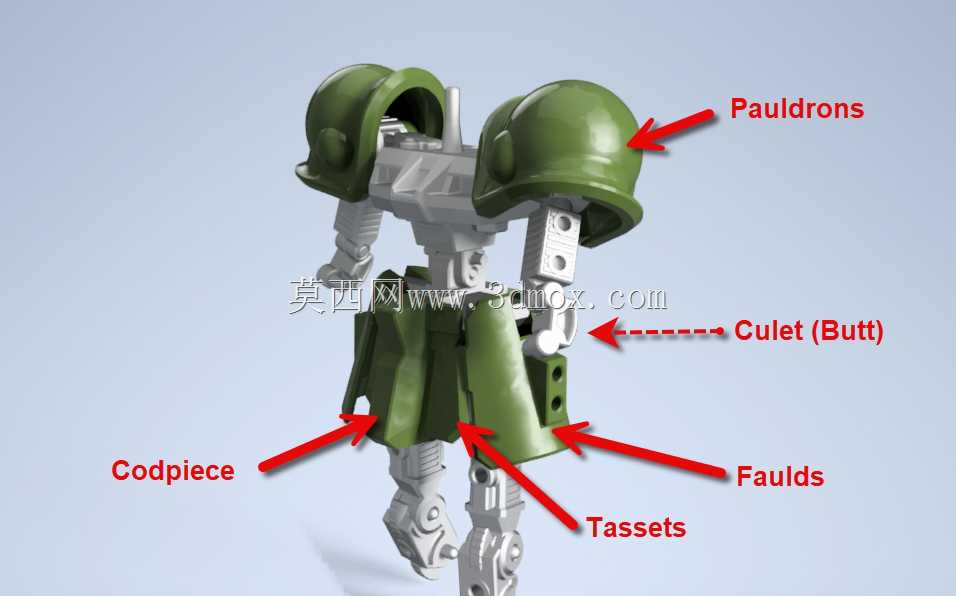

　　这套分体式装甲组件是面向双足内骨骼机甲平台开发的通用外覆防护模块，核心适配桌面级战棋机甲的改装与实体化制作需求，在桌面战棋推演、机甲模型收藏、3D打印创客创作场景中都有明确的使用定位。从结构设计逻辑来看，整套装甲没有采用一体化全包覆的外壳方案，而是按照人体（机甲）肢体防护的分区逻辑拆分为多个独立模块，分别对应肩甲、臀甲、腹甲、大腿甲、腿裙甲五个独立防护单元，每个单元都预留了与通用内骨骼支架的安装接口，不需要对内骨骼原有结构做破坏性修改就能完成装配，大幅降低了普通玩家的改装门槛。

　　具体到各模块的功能特性，肩甲部分采用了圆弧曲面造型，曲面厚度均匀控制在1.2mm，既能够覆盖机甲肩部关节的外露传动结构，避免推演或者把玩过程中关节受力断裂，同时圆弧外轮廓不会干扰手臂的前后摆动、抬升动作，安装边界严格控制在肩峰外侧8mm范围内，不会和头部转动结构产生运动干涉。臀甲模块采用了窄条式设计，固定点设置在髋关节后侧的内骨骼凸台上，安装后完全不影响髋关节的前后弯折、侧摆动作，曲面造型贴合内骨骼后侧的轮廓，不会出现突兀的外凸结构，保证机甲整体造型的协调性。腹甲模块覆盖腰腹位置的内骨骼框架，边缘做了圆弧过渡处理，避免尖锐边角在3D打印过程中出现翘边，同时预留了0.2mm的安装间隙，和腰部转动结构之间不会产生摩擦卡滞。腿裙甲与大腿甲模块采用了分片式下垂结构，每片甲片都有独立的微小活动间隙，在腿部做前踢、侧移动作时，甲片可以顺着肢体动作产生小幅位移，不会限制腿部的活动范围，甲片的厚度同样控制在1mm，既保证打印后的结构强度，又不会因为过厚导致整体重量过大，增加下肢关节的承重负担。

　　从设计思路的落地层面，这套装甲完全适配FDM与光固化两类桌面3D打印机的加工要求，所有模块都没有超过45度的悬空结构，不需要额外添加支撑就能完成打印，打印完成后只需要简单去除层纹就能直接装配，不需要做复杂的后处理。各模块的安装接口都采用了卡扣式设计，卡扣的过盈量控制在0.15mm，既能够保证装配后不会轻易脱落，又不需要使用胶水粘接，方便玩家随时拆卸更换不同造型的装甲组件，实现一机多造型的改装需求。在外形尺寸的控制上，整套装甲装配完成后，整体宽度比原内骨骼结构宽12mm，整体高度没有额外增加，不会改变原有机甲的比例协调性，所有外凸结构都做了圆角处理，没有尖锐的棱角，既符合战棋模型的安全使用要求，也能避免打印过程中出现应力集中导致的部件断裂。

　　在实际应用中，这套装甲组件不仅可以用于Battletech相关战棋模型的改装升级，也可以作为通用双足机器人的外覆装饰防护结构，用于小型教育类双足机器人的外观制作，模块化的设计思路也可以延伸到其他比例的机甲模型开发中，通过等比例缩放就能适配不同尺寸的内骨骼支架。各装甲模块之间没有硬性连接，玩家可以根据自己的需求选择安装部分模块，比如只安装肩甲和腿甲，打造轻量化的侦察机甲造型，也可以全模块安装打造重装机甲造型，拓展性极强。结构设计过程中已经充分考虑了3D打印的收缩率问题，所有尺寸都预留了PLA、光敏树脂两类常见打印材料的收缩补偿量，打印完成后不需要做尺寸修正就能顺利装配，大幅减少了玩家的调试工作量。甲片表面预留了足够的平整区域，方便玩家后续做水贴、涂装等旧化处理，还原战棋模型的写实质感。
