三辊式金属板材卷弯成型滚筒弯曲机

　　在金属板材加工车间的下料成型工段，这类滚筒弯曲设备是承担卷板作业的核心工装，日常主要处理碳钢板、不锈钢板、铝合金板的弧形、筒形工件预弯与卷制成型，常见于压力容器筒体加工、通风管道卷圆、钢结构弧形构件预制、五金型材弯卷等生产场景，相比压弯式成型设备，其连续辊压的成型方式能避免板材局部应力集中导致的折痕、开裂问题，成型后的工件弧度过渡均匀，曲面一致性更好。

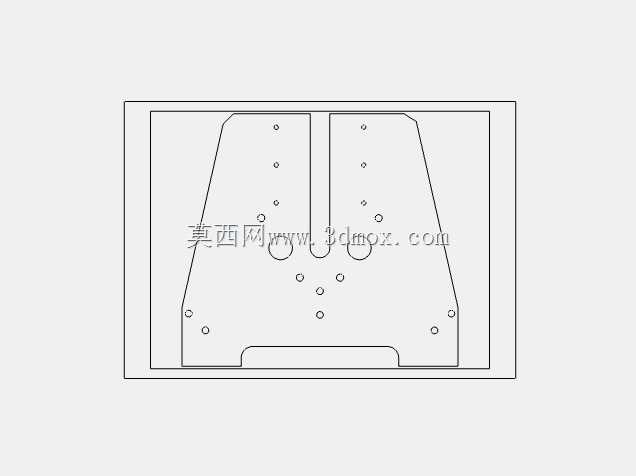

　　从结构功能来看，该设备核心执行单元为三根平行布置的工作辊，下侧两根托辊承担板材承托与进给驱动功能，上压辊可通过两侧的升降调节机构调整垂直位置，以此改变辊间间隙，适配不同厚度板材的弯曲半径需求，辊身表面做了淬火硬化处理，硬度达到HRC48-55，能减少长期卷板作业带来的表面磨损，避免辊面拉伤传递到工件表面影响成型质量。设备两侧的机架采用整体焊接箱式结构，焊后做了去应力退火处理，能承受大吨位卷板作业时的侧向弯矩，不会出现机架变形导致的辊系平行度超差问题，传动侧布置的减速单元将电机输出的高转速低扭矩转化为低转速大扭矩，驱动下辊同步转动，靠辊面与板材间的摩擦力带动板材匀速进给，完成连续弯曲成型。

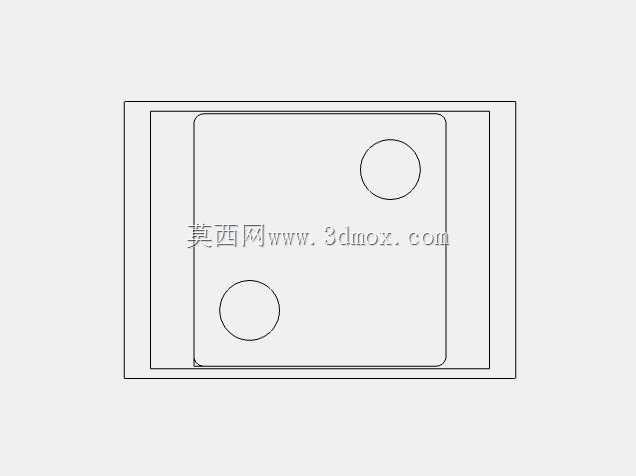

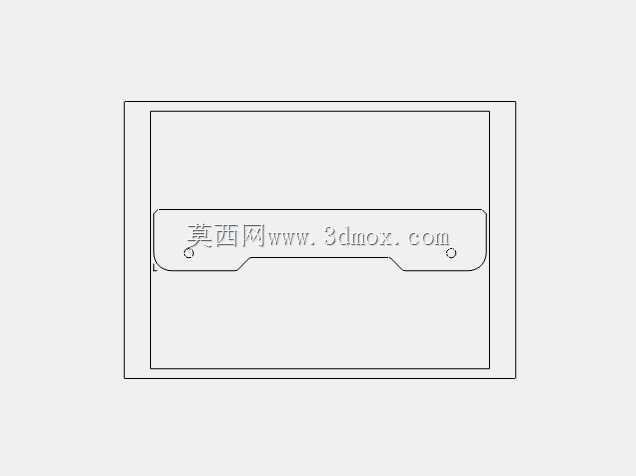

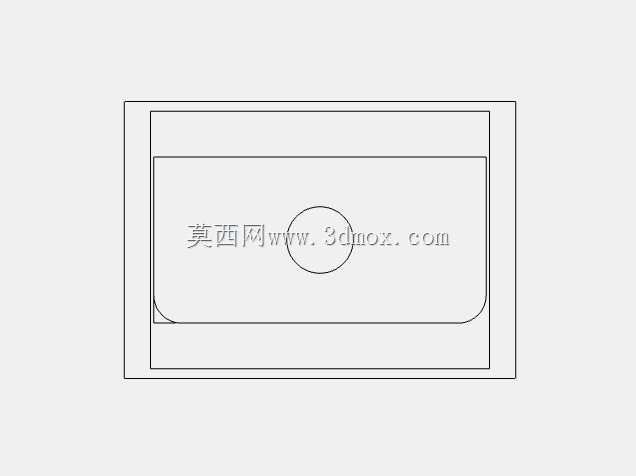

　　做这套三维结构设计时，首先要明确的是安装边界与尺寸适配逻辑，设备整体占地宽度要匹配常规车间3米宽的通道预留要求，辊身有效工作长度对应常规板材的幅宽规格，避免出现板材长度超出辊面有效作业段导致的悬臂受力问题；上辊的升降行程要覆盖常用加工板材的厚度范围与最小弯曲半径要求，两侧的升降调节机构要做同步联动设计，避免单侧升降偏差导致上辊倾斜，造成卷出的工件出现锥度误差。传动系统的布局要预留检修空间，减速单元与辊轴的连接采用可拆式联轴器，方便后期维护时更换辊件或密封件，设备底座的安装孔位要匹配车间常规的预埋螺栓间距，不需要额外做特殊地基处理，就能满足普通中薄板卷弯作业的刚性需求。

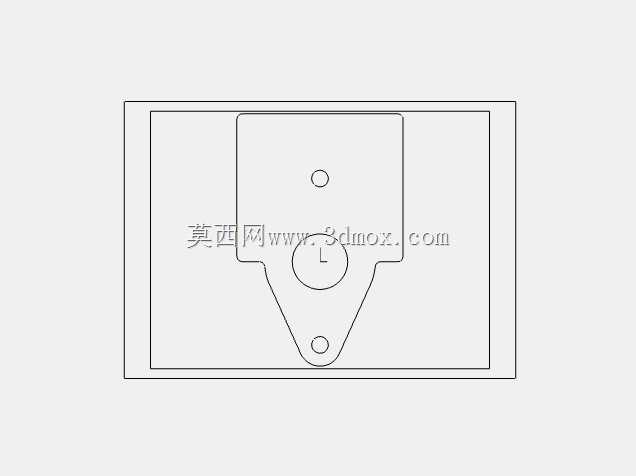

　　实际生产使用中，这类设备的操作逻辑也在结构设计里做了对应考量：进料侧的工作台面与下辊上表面保持齐平，方便操作人员推送板材进料，减少板材搭边的磕碰问题；辊系两端的侧挡装置可根据板材宽度调整位置，避免卷板过程中板材出现轴向窜动，导致卷出的筒体端面不齐；上辊的端部设置了可翻倒的卸料机构，当卷制完成的筒形工件套在上辊上时，翻倒侧轴承座即可快速卸下工件，不需要额外吊装撬卸，能大幅缩短单件作业的辅助时间。针对不同材质的板材加工需求，辊面的线速度设计在合理区间，既不会因为进给过快导致板材弯曲应力来不及释放出现回弹超差，也不会因为进给过慢影响生产效率，针对不锈钢这类回弹量较大的板材，设计时也预留了过弯量的调节余量，操作人员可根据实际板材回弹特性微调上辊压下量，保证最终成型弧度符合图纸要求。

　　从结构可靠性角度，设计时对辊轴的受力做了有限元校核，在最大额定卷板厚度工况下，辊轴的最大扰度控制在允许范围内，不会因为辊轴变形导致卷出的工件出现中间弧度大、两端弧度小的腰鼓形误差；各润滑点都引出到设备外侧的集中润滑位置，操作人员不需要钻入设备下方就能完成日常注油保养，能有效降低轴瓦、齿轮等传动部件的磨损速率，延长设备整体使用寿命。设备的电控单元布置在机身侧方的操作位，操作人员站在进料侧就能完成所有调节操作，观察窗正对辊系作业区域，能实时观察板材进给与成型状态，及时调整作业参数，避免出现板材跑偏、过压等问题。
