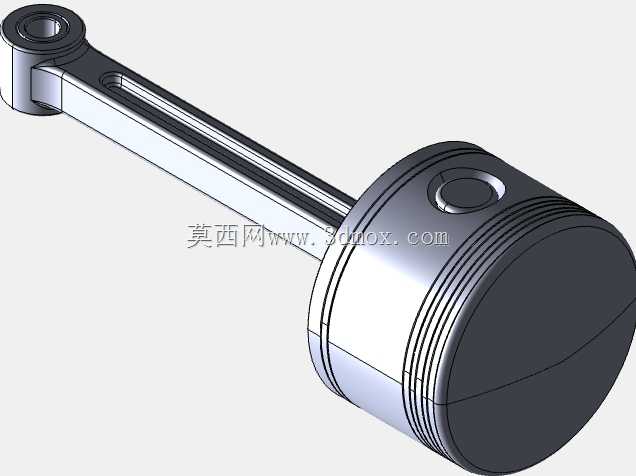

内燃机活塞连杆铰接传动组件结构设计

项目分类:通用机械零部件 发布时间:2024-11-12 ID:792757
  • 内燃机活塞连杆铰接传动组件结构设计

  这套铰接杆组件是内燃机曲柄连杆机构的核心传动单元,日常在往复式动力设备中承担着将活塞往复直线运动转化为曲轴旋转运动的关键作用,小到通用小型汽油机、摩托车发动机,大到车用柴油机、工业固定动力机组,只要是采用往复活塞式做功原理的动力设备,都离不开这类结构的可靠运行。从实际工况出发,活塞头部直接接触燃烧室高温高压燃气,做功冲程中燃气爆发压力直接作用在活塞顶面,通过活塞销将力传递给连杆杆身,最终传递到曲轴曲柄销处完成动力输出,整个过程中组件需要承受交变的冲击载荷、高速往复运动带来的惯性力,以及高温环境下的热变形影响,因此结构设计上的每一处细节都直接关系到动力设备的运行可靠性与使用寿命。

  设计过程中首先要匹配对应排量机型的缸径参数,活塞部分的裙部轮廓并非正圆形,而是根据热态变形规律设计成中凸变椭圆型面,冷态装配时裙部与缸壁保留合理配合间隙,热机状态下裙部膨胀后能与缸壁形成均匀贴合,避免出现拉缸、敲缸等故障。活塞头部开设的多道环槽分别用于安装气环与油环,气环负责密封燃烧室燃气,防止高压气体窜入曲轴箱,油环则负责刮除缸壁多余润滑油,避免机油窜入燃烧室参与燃烧。活塞销孔与连杆小头的铰接位置采用全浮式设计思路,工作状态下活塞销可在销孔与连杆小头衬套内自由转动,让磨损均匀分布在整个销表面,延长铰接部位的使用寿命。

  连杆杆身采用工字形截面结构,这种截面形式能在尽可能降低杆身重量的前提下,保证足够的抗弯与抗扭刚度,适应高速往复运动下的惯性力控制需求,杆身从大头到小头采用平滑过渡的变截面设计,避免应力集中带来的断裂风险。连杆大头为剖分式结构,与曲轴曲柄销配合的位置安装有轴瓦,轴瓦表面的减摩合金层能在压力润滑条件下形成稳定油膜,降低转动副的摩擦磨损。整个组件的安装边界需要严格匹配对应机型的曲轴回转半径、活塞压缩高度参数,活塞在上止点位置时顶面与缸盖燃烧室的余隙高度需要控制在设计范围内,既不能因为余隙过小导致活塞碰撞气门或缸盖,也不能因为余隙过大导致压缩比不足,影响动力输出效率与燃烧稳定性。

  在实际装配场景中,连杆大头的连接螺栓需要按照规定扭矩与转角法拧紧,保证轴瓦与曲柄销的配合间隙处于合理区间,间隙过大会导致运转过程中出现冲击异响,加速轴瓦磨损;间隙过小则会导致润滑油膜难以形成,出现烧瓦抱轴的严重故障。活塞与连杆组装时需要注意朝前标记对齐,保证活塞裙部的承压面与连杆大头的喷油孔方向匹配对应机型的润滑与受力设计,部分强化机型的连杆杆身还设计有喷油通道,将压力润滑油引导到活塞销位置,同时对活塞内腔进行冷却,降低活塞顶部的热负荷。这类铰接传动组件的设计合理性,直接决定了动力设备的振动水平、噪声表现与大修间隔,建模过程中需要充分考虑各运动部件的运动干涉检查,确认活塞在整个行程中不会与气门、缸壁、曲轴平衡块发生碰撞,同时对各受力部位进行强度校核,保证在最高爆发压力、最高转速工况下的结构安全系数满足设计要求。
