摩托车前叉上联板转向连板结构

　　该零件对应摩托车前悬架系统中的上联板，也常被称为三棵树、三角台或三重夹，主要承担前叉管与转向立管之间的上部连接任务。它不是单纯的装饰性支架，而是把左右两根前减振器、转向柱以及车把安装基准整合在同一刚性构件上，直接影响转向响应、前叉平行度和整车操控稳定性。在实际车型布置中，上联板位于前叉顶部，骑手施加在车把上的转向力矩通过该板传递至前叉，再带动前轮改变方向；制动时产生的纵向力、过弯时的侧向力以及路面冲击引起的附加弯矩，也会在三个主要连接区域之间反复传递，因此结构设计必须兼顾刚度、强度、装配空间和轻量化。

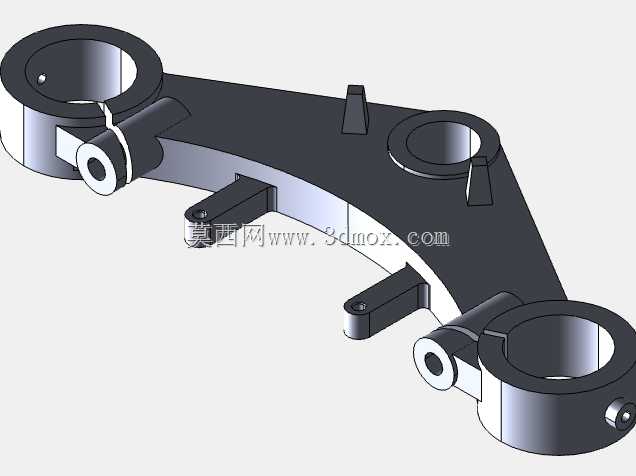

　　从三维结构看，零件主体呈近似三角形的悬臂板式布局，三个大尺寸环形夹持区域构成核心受力骨架。左右两侧的通孔用于穿过并夹紧前叉外管，孔侧设置开口槽和横向锁紧孔，装配时通过螺栓收紧开口，使夹持孔产生弹性变形并抱紧前叉管。这种开口抱夹结构在摩托车和自行车转向系统中非常常见，优点是装拆方便、夹持力可调，同时能够避免过盈压装对前叉表面造成损伤。中部环形区域对应转向立管或转向轴承相关安装位置，是整车转向轴线的上部定位边界，需要与下联板、车架头管保持较高同轴度。若三处孔位在焊接、铸造或加工后出现偏差，前叉管会产生强制装配应力，长期使用后可能出现转向卡滞、油封偏磨、减振器异响等问题。

　　板体上方和侧部分布有多个凸台、支耳与小孔，这些特征并非冗余造型，而是为线束固定、仪表支架、车把座、锁具或附件安装提供接口。建模时需要特别区分受力安装孔与工艺孔：受力孔周围通常保留局部加厚凸台，以分散螺栓预紧压力；小型支耳则用于固定制动管路、线束卡箍或覆盖件，其壁厚和根部圆角需要根据振动工况校核。零件边缘采用连续过渡的加强筋和变厚度截面，在夹持孔之间形成力流通道。相比等厚平板，这种随载荷变化的截面可以在控制重量的同时提高弯曲和扭转刚度，尤其适合铝合金锻造、铣削或压铸工艺。

　　安装边界方面，左右前叉孔的中心距是最关键的尺寸之一，它必须与车型前叉间距、轮轴安装宽度以及下联板孔位一致。夹持孔内径需要匹配前叉外管直径，开口槽宽度则影响夹紧行程和螺栓受力范围。转向立管孔的轴线应与前叉孔轴线保持设计规定的位置关系，其中前叉后倾角、拖距和转向轴线角度会通过头管几何关系影响车辆直线稳定性与转向轻便性。车把安装面的高度和开孔位置决定骑手上半身姿态，若模型用于改装设计，还需预留车把增高码、导航支架或仪表迁移件的安装空间。

　　在工程建模过程中，应优先建立三个主孔的基准轴线，再以骨架曲线确定板体轮廓，而不是先做外形后补孔。夹持孔区域建议采用同心、对称和装配约束表达，保证左右孔位可随车型参数调整。开口槽处要保留真实间隙，不能把抱夹建成完全封闭圆环，否则后续有限元分析无法反映螺栓收紧后的接触变形。锁紧螺栓孔需要画出通孔或沉孔结构，并检查螺栓装入后与前叉管、板体外侧是否存在干涉。凸台根部应设置合理圆角，避免应力集中；板体下表面与前叉防尘盖、轴承螺母、线束插头之间也要留出运动和维修空间。

　　使用场景上，这类零件既适用于街车、巡航车、复古车和越野摩托车的前悬架建模，也可作为两轮车辆转向系统教学、改装件设计、夹持机构参考以及铝合金结构轻量化案例。进行结构校核时，可重点关注三类工况：一是紧急制动下前叉孔周围的弯曲载荷，二是单侧冲击或转弯时板体的扭转载荷，三是螺栓夹紧时开口槽附近的局部接触应力。通过在孔周增加凸台、加宽力流路径、优化筋条走向以及控制开槽位置，可以在不明显增加重量的前提下提升可靠性。整体模型应服务于装配验证和工程分析，几何特征需要真实反映夹持、锁紧、定位和附件安装关系，而不是仅停留在外观曲面展示。
