消防干粉灭火系统叶片式喷嘴结构

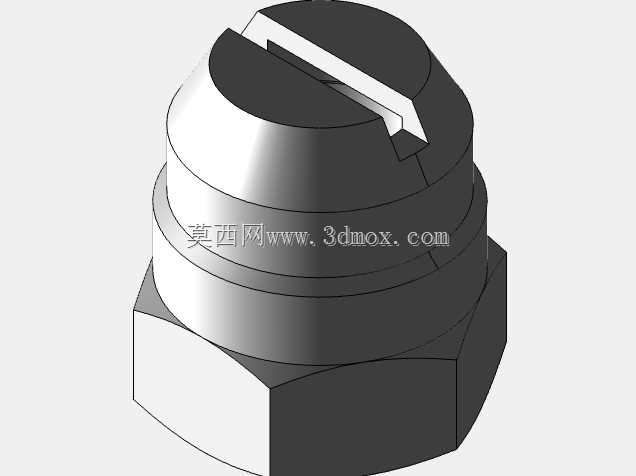

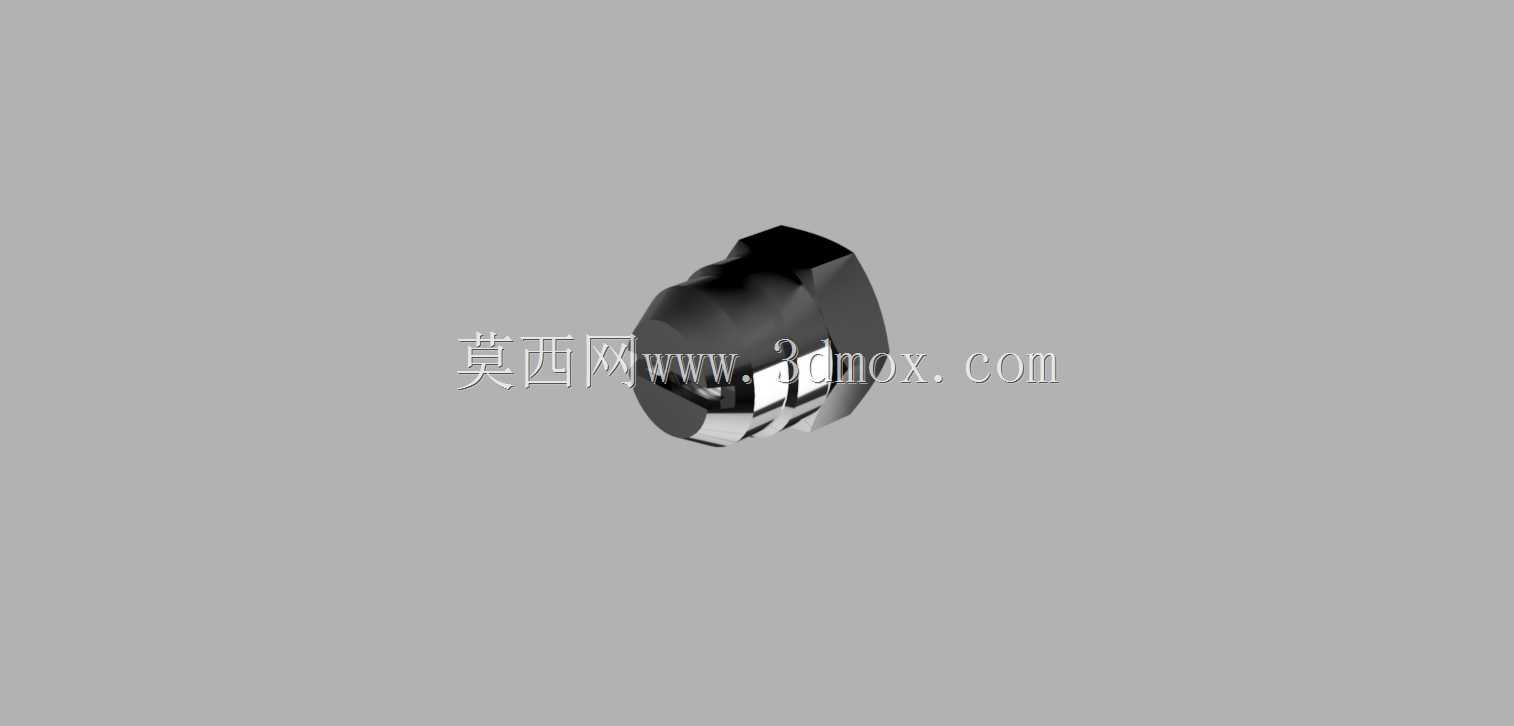

　　在固定式干粉灭火系统的管网末端，喷嘴是决定灭火剂喷射覆盖效果、灭火响应速度的核心执行部件，这款叶片式结构的干粉喷嘴，主要适配ABC类干粉灭火剂的全淹没或局部应用灭火场景，常见于工业储罐区、配电室、机房、化工生产车间等需要快速扑救固体、液体、气体及带电设备初起火灾的防护区域。不同于常规直流式喷嘴，这款带叶片结构的喷嘴在内部流道设置了导流叶片组，干粉灭火剂从管网进入喷嘴腔体后，会先经过叶片的导流分割，将轴向流动的干粉气流打散为多股带旋流角度的射流，在喷出端口处形成扩散角度均匀的锥形覆盖场，避免直流喷射导致的干粉集中堆积、覆盖盲区问题，同时旋流作用能让干粉颗粒更充分地弥散在防护空间内，缩短灭火介质达到有效灭火浓度的时间。从结构设计逻辑来看，这款喷嘴的外形采用了多面切边的外部轮廓，并非随意的造型设计，一方面多面结构可以在安装时提供可靠的扳手夹持面，方便现场施工时的拧紧操作，不需要额外设计夹持工装，适配常用的开口扳手即可完成安装紧固；另一方面，切边后的外形相比整圆结构，能在狭窄的安装空间内减少与周边管线、支架的干涉，适配更多复杂的管网排布场景。喷嘴的入口端采用标准的管螺纹连接结构，安装边界需要匹配对应通径的干粉输送管道，安装时需要保证喷嘴出口与防护区域的遮挡物保持足够的安全距离，避免旋流喷射的干粉被障碍物阻挡影响覆盖范围，同时安装位置需要避开易产生积灰、积水的区域，防止长期闲置时异物堵塞喷嘴流道。内部的叶片采用与喷嘴本体一体化的成型结构，没有额外的拼接焊缝或装配缝隙，避免长期受干粉气流冲刷出现部件松脱、磨损漏粉的问题，叶片的扭转角度经过流道仿真优化，既能保证足够的旋流扩散效果，又不会产生过大的流阻导致管网压力损失超标，匹配常规干粉灭火系统的工作压力区间即可达到设计喷射流量。在实际工程选型中，这类叶片喷嘴需要根据防护区的容积、喷射强度要求匹配对应通径的规格，安装时要注意喷嘴的喷射方向朝向防护区的重点防护位置，不能直接朝向墙面或设备外壳，避免干粉射流反弹影响弥散效果。喷嘴的出口端做了收边处理，边缘没有尖锐毛刺，防止喷射时高速气流携带的干粉颗粒在出口处产生异常紊流，保证喷射锥角的稳定性，同时光滑的出口边缘也能减少长期使用后的干粉残留结块问题，降低日常维护的清理难度。不同于消防水系统的喷嘴，干粉喷嘴的流道设计需要考虑干粉颗粒的磨损特性，这款喷嘴的流道过渡位置全部采用圆角顺滑过渡，没有直角突变的结构，减少高速干粉颗粒对流道壁面的冲蚀磨损，延长喷嘴的实际使用寿命，在长期反复充装、喷射的使用场景下，能保持稳定的喷射性能，不会因为流道磨损出现扩散角度偏移、流量超差的问题。
