教学演示用铅笔结构拆分三维建模

　　日常书写场景中，铅笔是普及率极高的文具类产品，从学龄儿童的启蒙书写到工程现场的临时标记、美术创作的底稿绘制，不同场景对铅笔的结构强度、握持手感、笔芯出芯长度都有差异化要求。本次建模过程中，首先拆解了常规木质铅笔的核心组成部分，将笔杆、笔芯、端部橡皮、固定金属箍四个核心部件做独立参数化建模，每个部件的配合边界都按照实际生产的公差要求预留装配间隙，避免虚拟装配时出现面体重合干涉的问题。

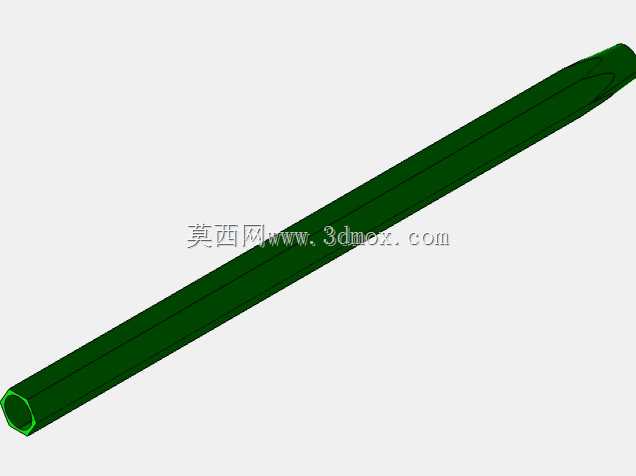

　　从实际应用场景来看，这类拆分式的铅笔模型，主要用于职业院校文具设计专业的结构教学演示，也可作为文具生产线前期方案验证的数字样机使用。建模时优先考虑了不同部件的材质特性对应结构：笔杆部分采用等直径圆柱结构，长度按照常规178mm的通用书写铅笔尺寸设定，外表面做轻微的磨砂质感处理模拟木质笔杆的握持摩擦力，笔杆内部预留3.2mm直径的通孔用于嵌装笔芯，通孔与笔芯的配合采用H7/h6的间隙配合标准，既保证笔芯安装后不会出现径向晃动，也能满足生产时笔芯压装的工艺要求。

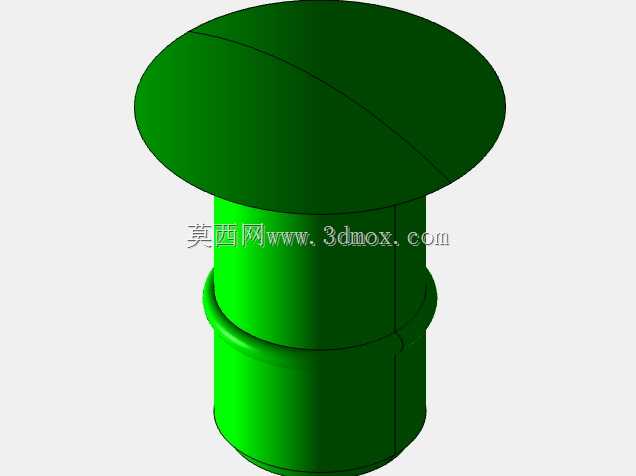

　　笔芯部分采用渐变直径设计，书写端做18度的锥角切削处理，锥角长度控制在8mm，既保证书写时的线条粗细可控，也避免锥角过短导致笔芯易断裂的问题。端部的金属固定箍采用0.3mm壁厚的卷边结构，建模时还原了金属箍与笔杆、橡皮的两处过盈配合位置，金属箍内径比笔杆外径小0.15mm，比橡皮外径小0.2mm，对应实际生产中金属箍压装后的抱紧力要求，保证橡皮使用过程中不会轻易脱落。橡皮部分采用圆柱加端部圆角的结构，圆角半径1mm，避免使用过程中棱角过快磨损，橡皮嵌入金属箍的深度设定为6mm，外露长度10mm，兼顾使用寿命与安装稳定性。

　　设计思路上没有采用一体化建模的方式，而是将每个可拆分部件做独立的参数化关联，修改笔杆长度时，笔芯长度、金属箍位置会自动跟随调整，修改笔芯直径时，笔杆内孔直径也会同步匹配配合公差，方便后续衍生不同规格的铅笔模型，比如工程标记用的粗芯木工铅笔、美术素描用的多灰度铅笔，都可以在这个基础模型上快速调整参数生成。外形尺寸的设定完全贴合现有量产铅笔的安装边界，整笔装配后的总长度188mm，最大直径7.8mm，握持段的直径误差控制在0.1mm以内，和实际量产产品的握持手感保持一致，避免数字模型和实物出现尺寸偏差导致后续结构验证失效。

　　建模过程中特意还原了铅笔拆分状态的结构展示效果，将四个核心部件沿轴向拉开一定间距，方便观察内部的配合关系，每个部件的分型面位置都和实际生产的加工分型面对齐，笔杆的木质纤维纹理方向、金属箍的压合接缝、橡皮的材质纹理都做了对应结构还原，不是单纯的几何外形堆砌。从结构强度验证的角度，模型中预留了笔杆受力分析的载荷施加位置，可直接导入仿真模块模拟书写时笔杆的弯曲受力、笔芯的轴向抗压能力，验证不同笔杆壁厚、笔芯直径下的结构强度是否满足使用要求，比如学生用铅笔需要满足1米高度自由跌落笔芯不碎裂的要求，对应的笔杆壁厚、笔芯锥角参数都可以在这个模型基础上做迭代验证。

　　考虑到教学场景的使用需求，模型的每个部件都做了独立的命名与分层管理，方便教学时单独隐藏某个部件展示内部结构，也可以快速生成爆炸视图用于课件制作。装配关系采用同轴心加端面重合的标准配合，没有添加过多的冗余约束，后续做运动仿真时可以模拟笔芯压装、金属箍压合的装配过程，直观展示铅笔的生产装配流程。
