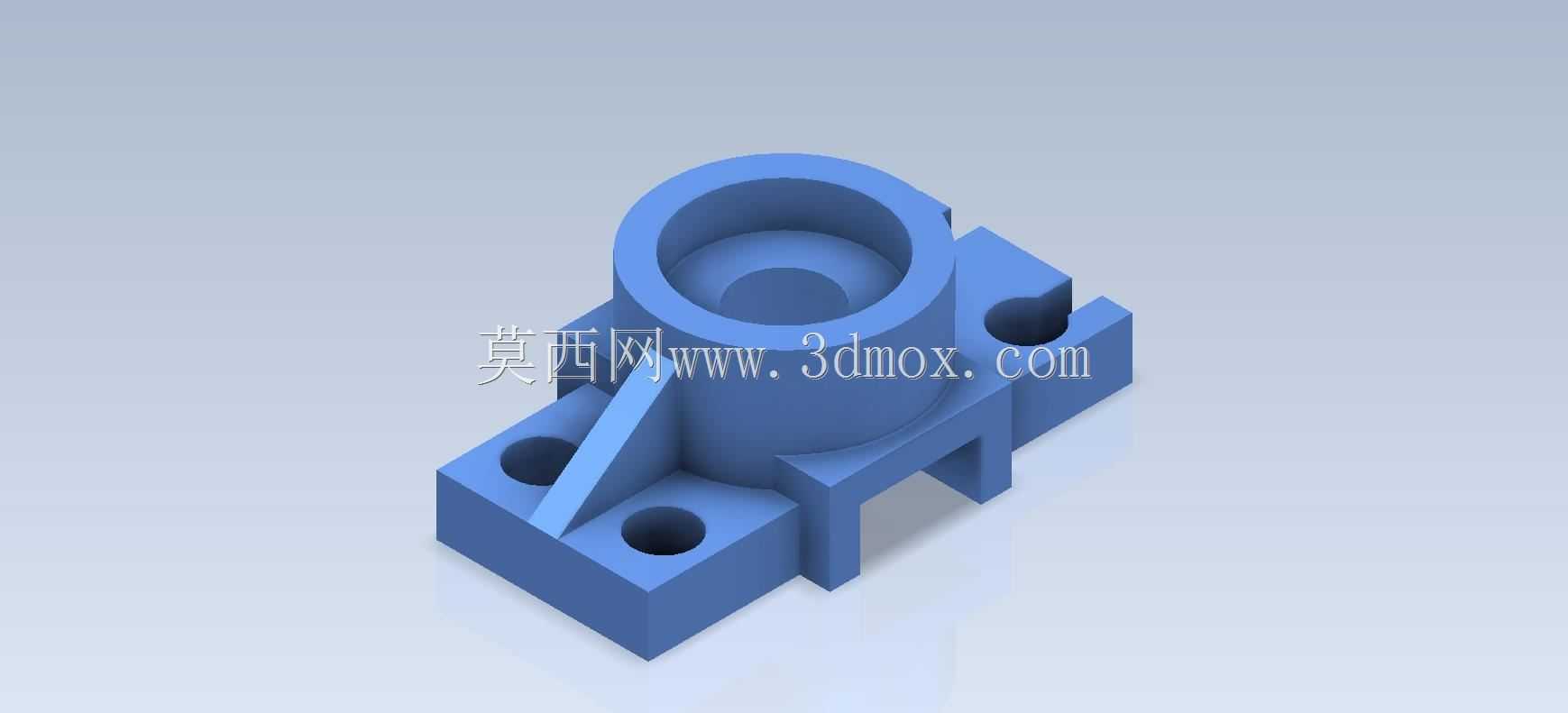

带加强筋的立式安装阀座支撑结构件

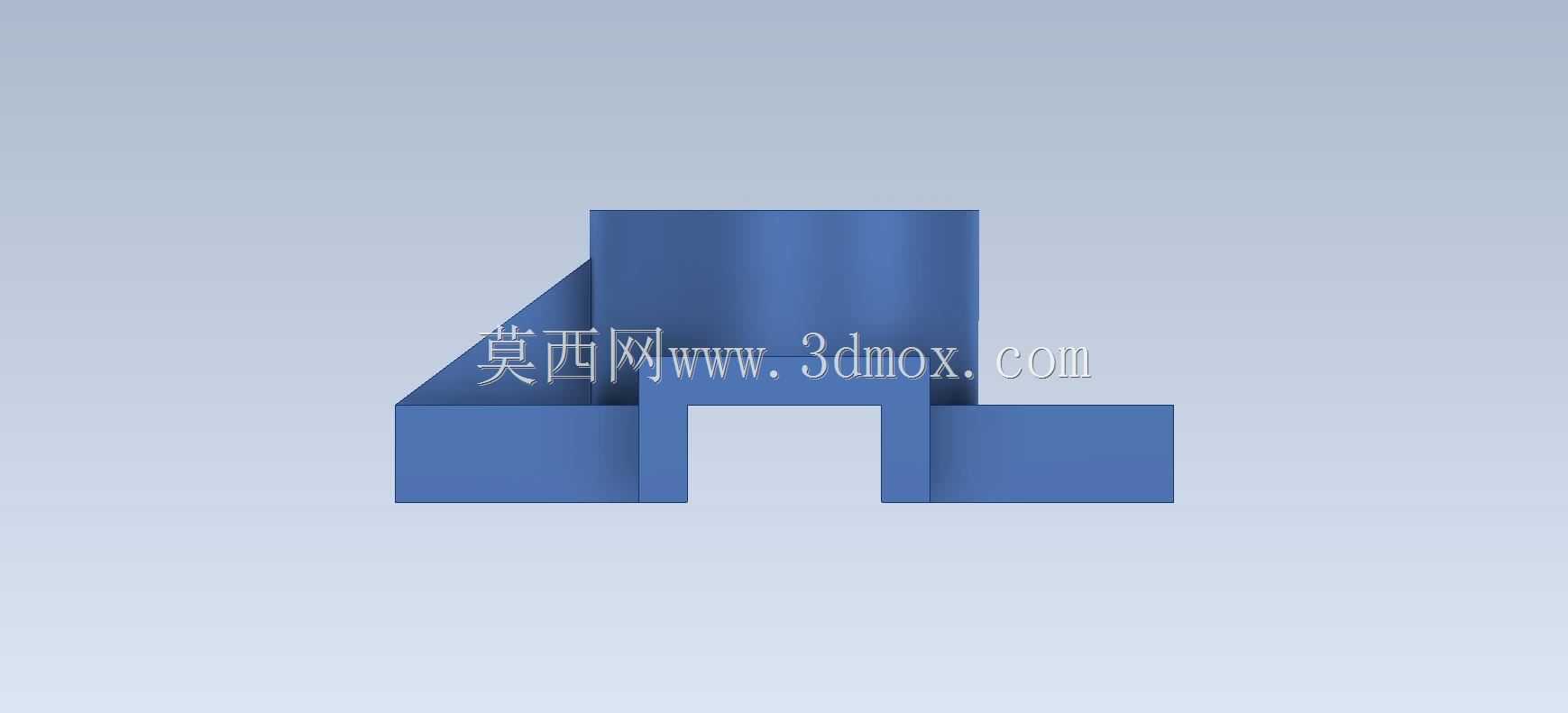

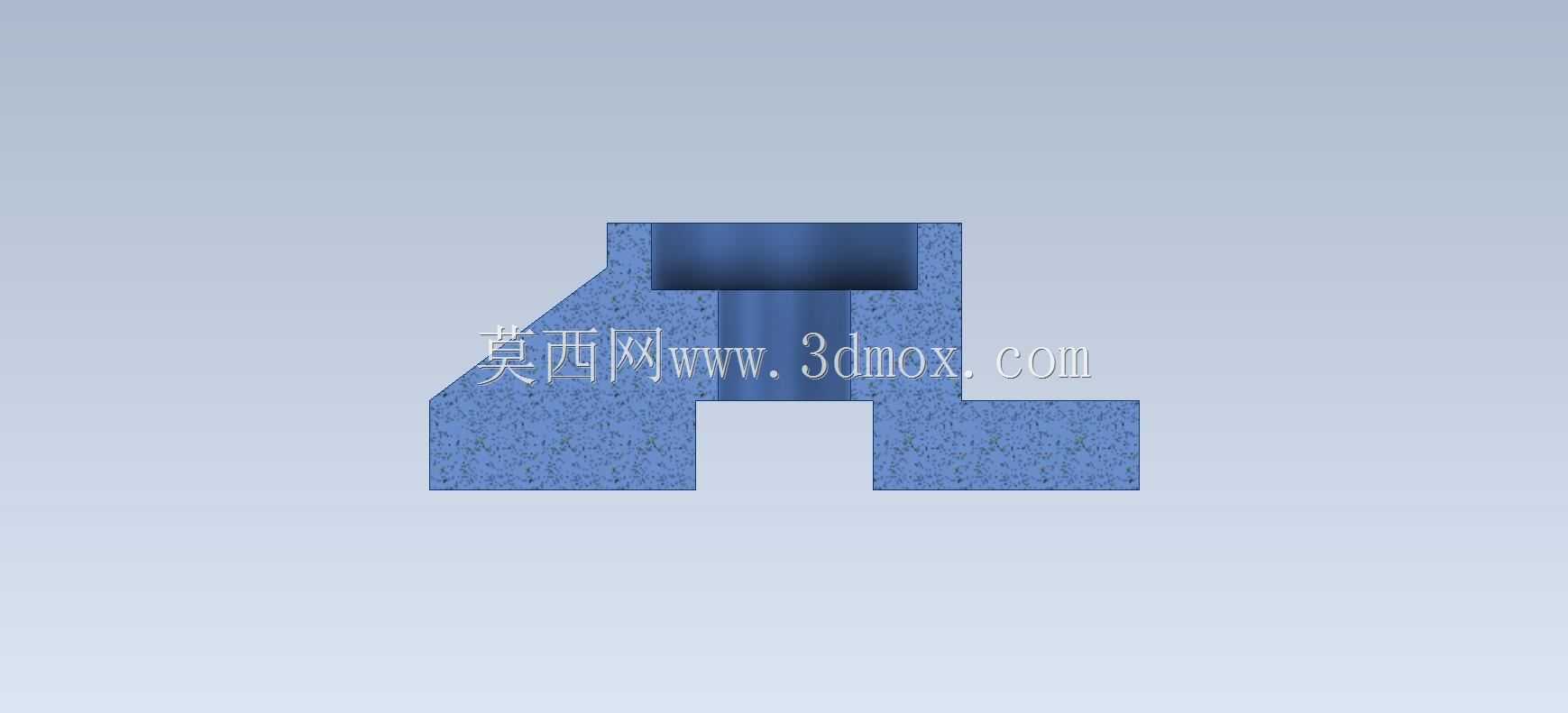

　　这类带斜向加强筋的立式支撑结构，在流体控制回路、小型气动执行单元的安装场景中十分常见，核心作用是为上部的筒状阀芯、导套类零件提供稳定的安装基准，同时通过底部的法兰式安装面将整体载荷传递到设备基板上。从结构布局来看，上部的同轴圆筒段是核心配合位，内孔需要与阀芯外圆保持H7级的间隙配合，圆筒的轴向高度要满足阀芯上下行程的导向长度要求，避免阀芯动作时出现卡滞、偏磨的问题，圆筒壁厚的取值兼顾了导向刚度与整体重量，常规工况下壁厚取内孔直径的1/6到1/5即可满足侧向受力需求。

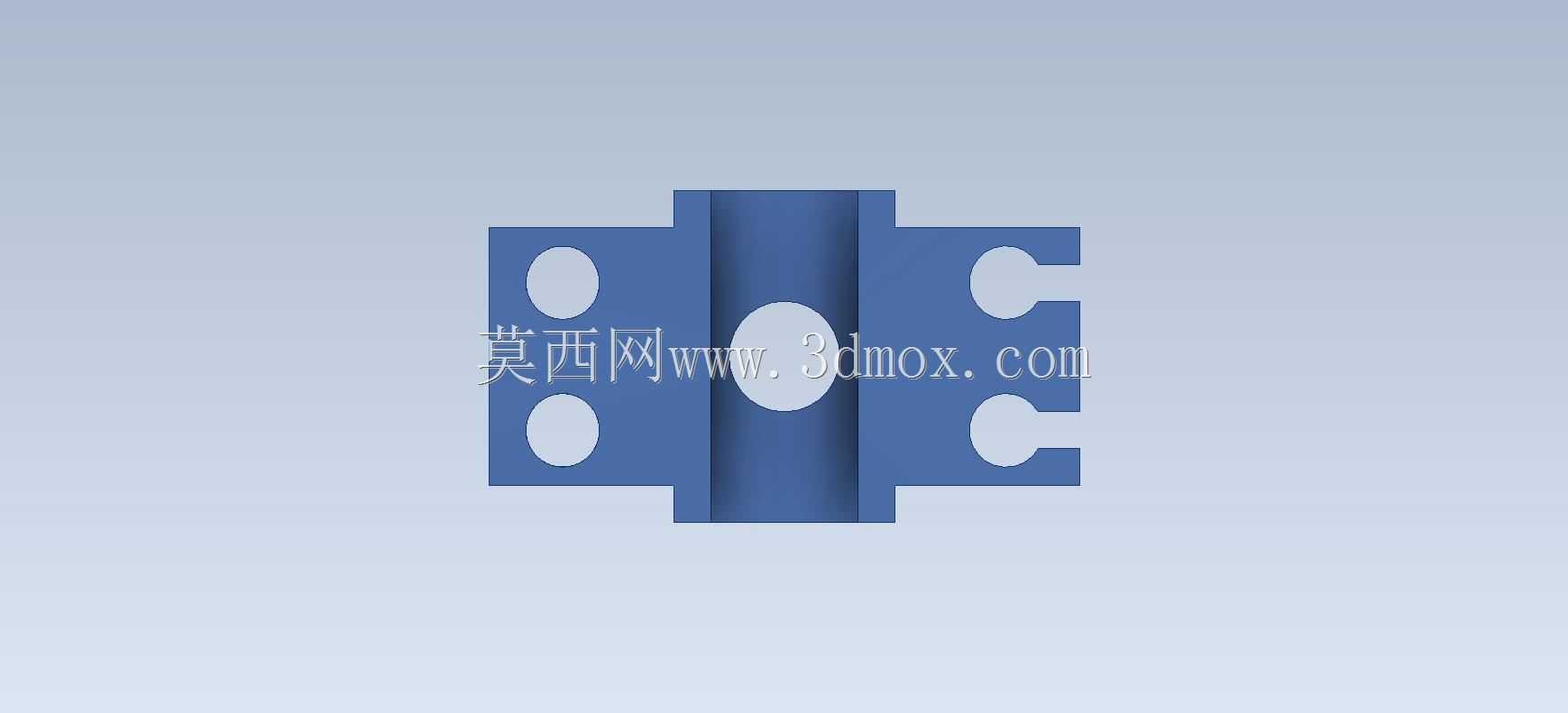

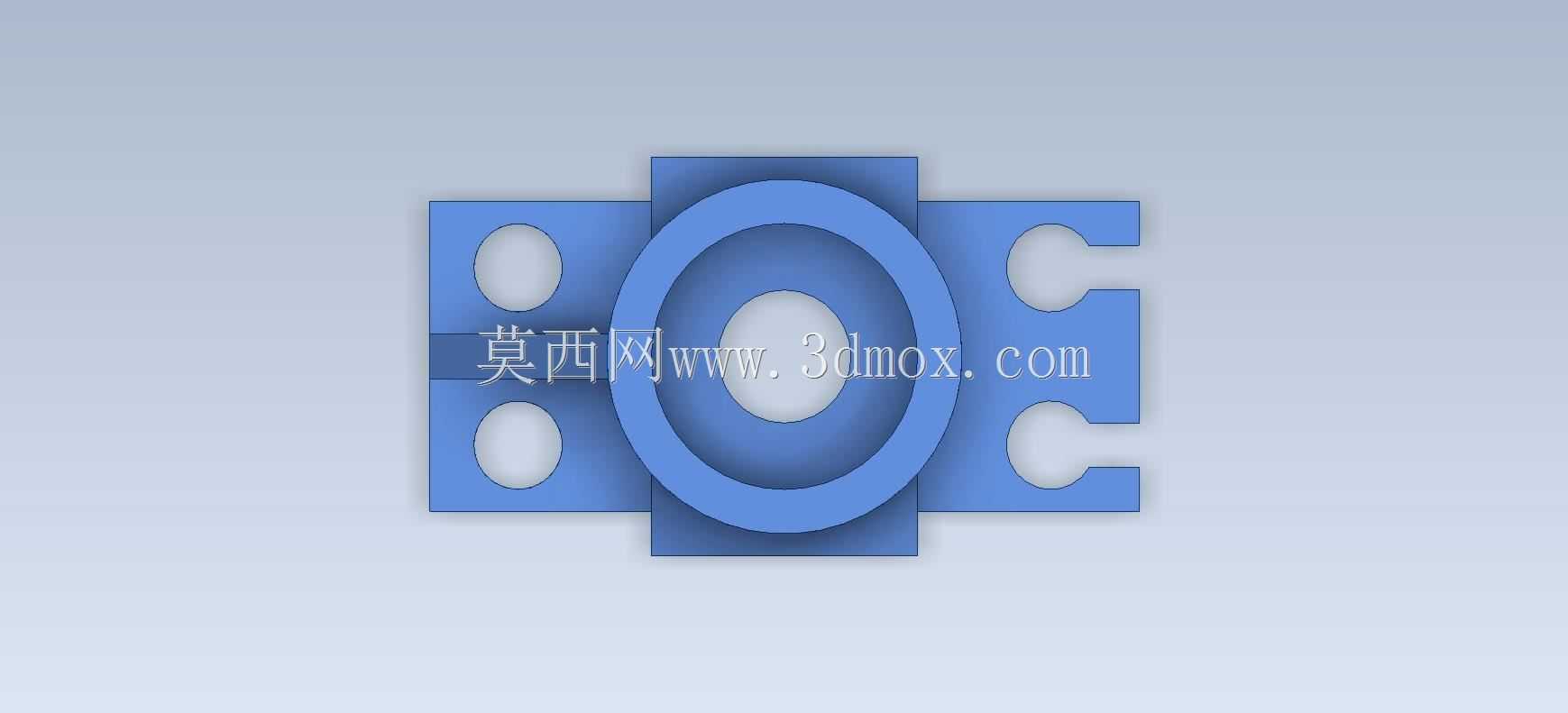

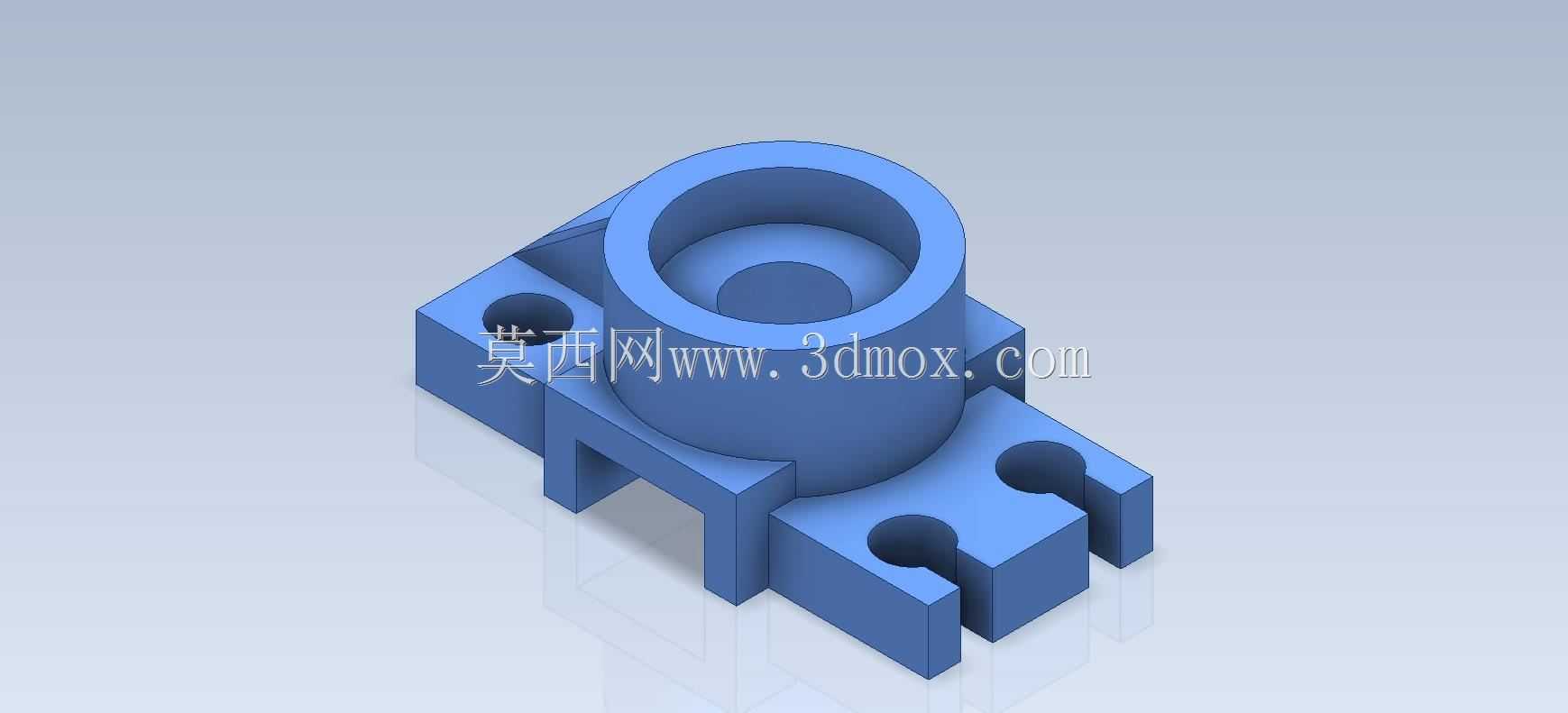

　　底部的安装底板采用了双侧带安装孔的凸耳式设计，两个安装孔对称分布在圆筒轴线的两侧，孔位的中心距需要匹配设备安装基板上的预留螺孔位置，安装孔的直径比配套固定螺栓大1mm左右，预留装配时的微调余量，避免加工误差导致无法装配。底板下方开设的缺口结构，是为了避让安装基板上的凸起走线槽或者定位销，同时也能减少底板与基板的接触面积，降低平面加工的精度要求，只要保证安装孔周围的贴合面平面度达标，就能实现稳定固定。

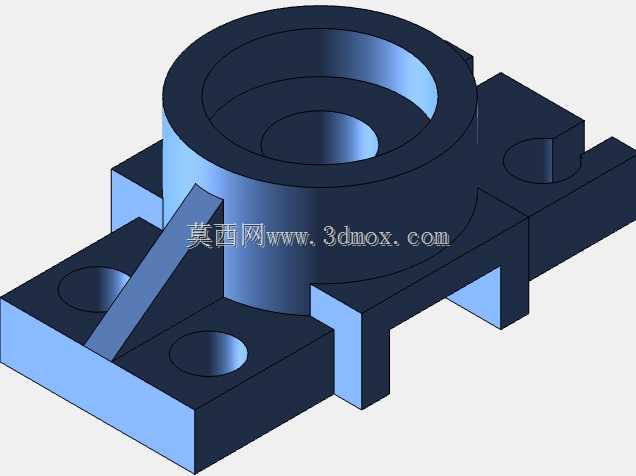

　　连接圆筒与底板的斜向加强筋是整个结构的受力关键，筋板的厚度取底板厚度的0.8倍，从圆筒外壁中部斜向延伸到底板的安装凸耳位置，刚好可以承接圆筒受到的侧向冲击力，将载荷直接传递到安装固定点上，避免圆筒与底板的连接根部出现应力集中。在实际建模过程中，筋板与圆筒、底板的连接处都做了R2-R3的圆角过渡，避免机加工后出现应力开裂的问题，同时圆角过渡也能减少压铸或者铣削加工时的刀具损耗。

　　从安装边界来看，整个零件的最大外轮廓尺寸要控制在配套设备的预留安装空间内，上部圆筒的顶端要留出足够的空间安装阀芯端盖与驱动部件，不能与周边的管路、其他阀件产生干涉；底部安装面的平面度要求控制在0.05mm以内，保证安装后圆筒轴线与安装基板的垂直度误差不超过0.1mm/100mm，否则会导致阀芯动作阻力增大，缩短密封件的使用寿命。

　　在功能特性上，这类支撑结构不需要做额外的表面处理，常规工况下采用6061铝合金铣削加工即可满足使用需求，如果是在有腐蚀性介质的环境中使用，可以更换为304不锈钢材质，或者在表面做硬质阳极氧化处理提升耐磨与耐腐蚀性能。零件上的两个侧向小孔，一个是用于安装定位销，保证零件与基板的相对位置精度，另一个是用于接入润滑管路，为内部的阀芯配合面提供定期润滑，减少运动磨损。

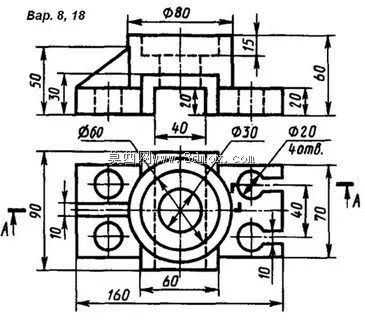

　　设计这类结构的时候，首先要确定上部配合内孔的直径与轴向长度，这两个参数由配套的阀芯尺寸决定，之后根据受力大小确定底板的厚度与安装孔的位置，再通过受力仿真确定加强筋的厚度与倾斜角度，最后再做安装避让、工艺圆角这些细节优化。很多新手建模的时候容易忽略安装缺口的位置，或者把加强筋的位置放偏，导致实际装配时和周边零件干涉，或者受力路径不合理，使用一段时间后连接根部出现断裂，这些细节都需要在建模阶段反复核对装配关系，结合实际受力情况调整结构参数，才能保证零件加工后可以直接投入使用，不需要二次返修。
